ニキシー管ピッチ変換基板 IN-16用
Physical (worldwide shipping)
Purchase via Buyee
- 150 JPY
Physical (ship to Japan)
- 150 JPY

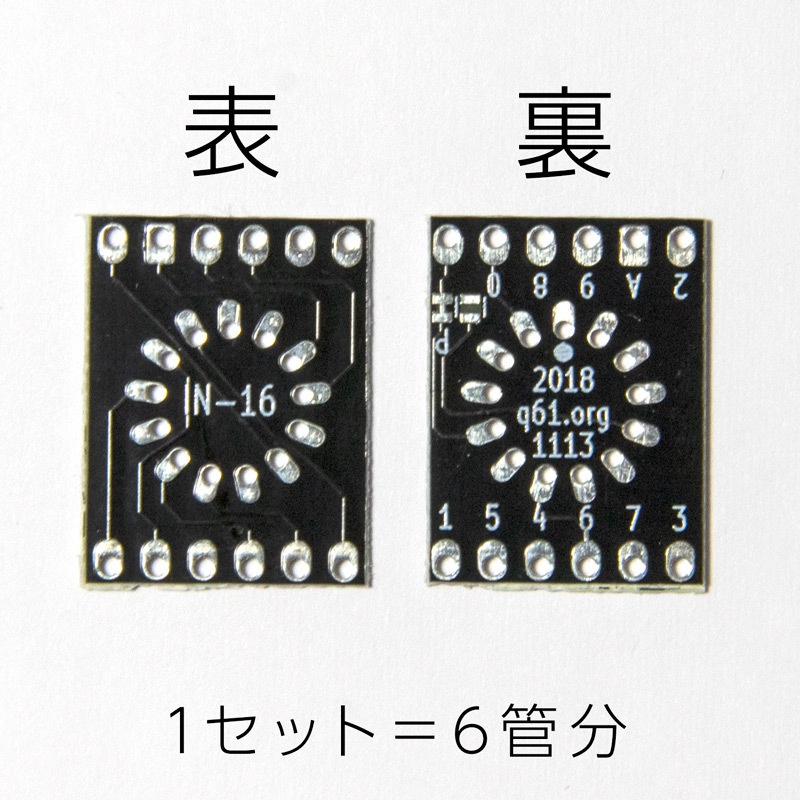

円形配置されているニキシー管のピンを、2.54mm ピッチの DIP 配置に変換する基板です。ブレッドボードでニキシー管回路をテストするときなどに便利です。 対応しているニキシー管は IN-16 で、変換後のピン配置を 74141 / K155ID1 に合わせているので、同チップを使う場合に配線がしやすくなっています。 基板スペースとピン数との都合上、小数点は数字の左右どちらか一方のみ点灯できます。出荷時は右側が点灯するようになっています。左側に変更する場合は基板裏のジャンパーをつなぎなおしてください。 変換基板6枚(ニキシー管6本分)を1セットとして販売します。価格は1セットの価格です。ニキシー管やピンヘッダ等は付属していませんので、別途ご用意ください。 基板はバラバラで出荷される場合も、つながって出荷される場合もあります。(どちらで出荷するかの指定はできません。)つながっている部分にはVカットが入っていますので、手で折ることで簡単に切り離せます。 基板サイズ: 約15.2mm × 約20.3mm 基板厚み: 約1mm 基板色: 黒 基板仕上げ: 無鉛はんだ
