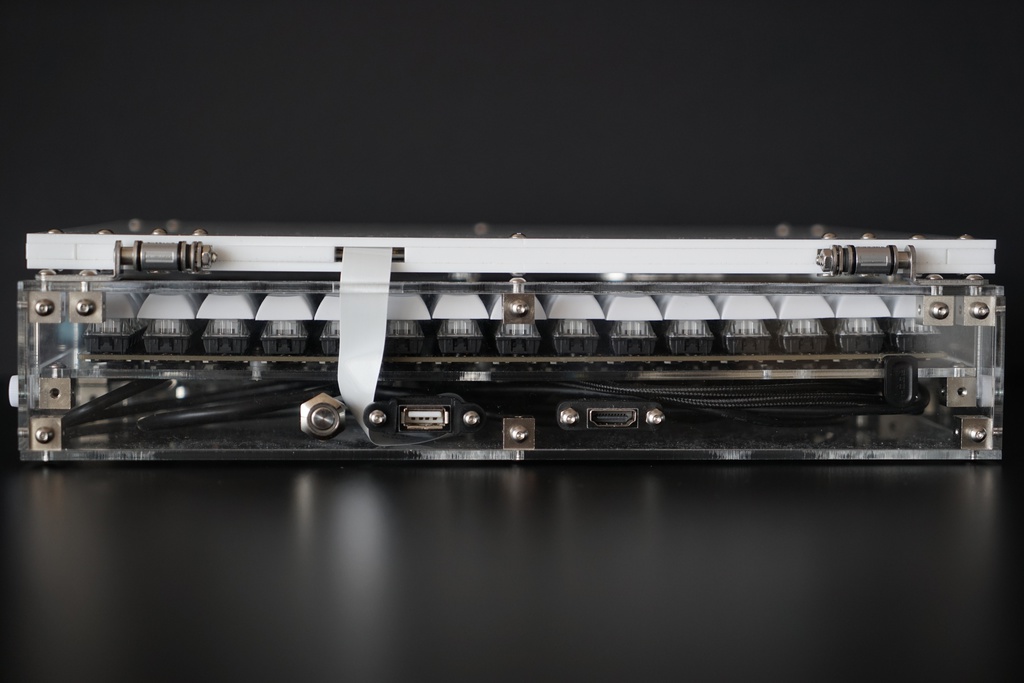

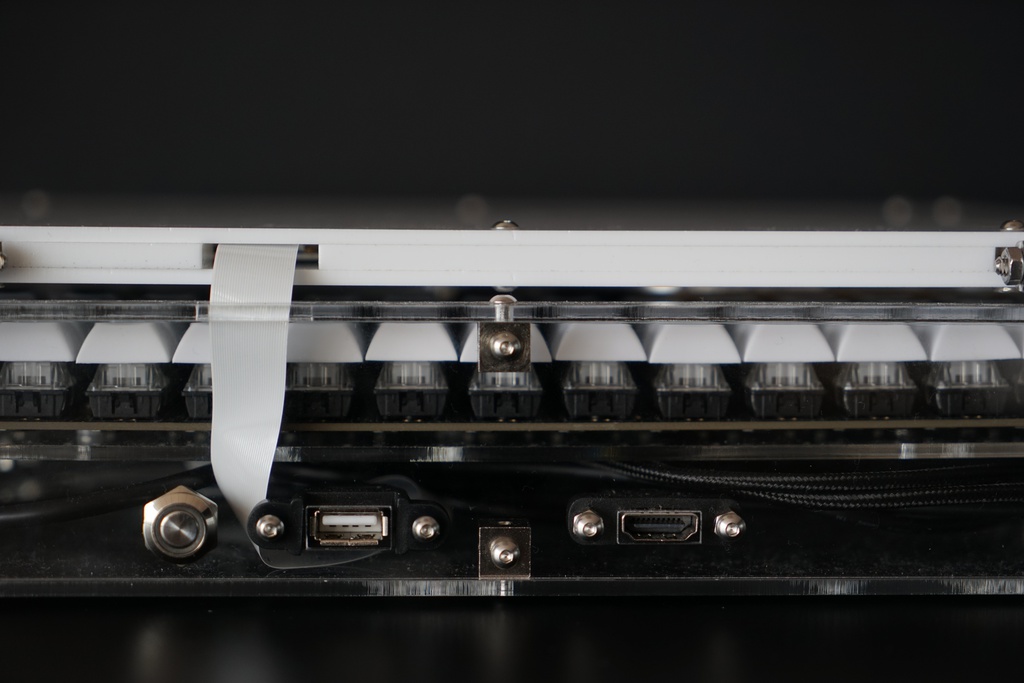

Photo by ハッピー佐藤. https://twitter.com/PimSato 完全究極受注生産です. 部品の輸入に時間がかかるので, だいたい1ヶ月後ぐらいに発送されます. アーリーアクセスのおまけとしてKVMを付属します. また参考画像の物とは若干異なるものになる予定です. (ディスプレイの角にRが付く, ファンガードの位置修正など). ご了承ください.
TactBookとは
TactBookはHackableなラップトッププラットフォームです. 自作キーボードを搭載できるなどのカスタマイズ性やメンテナンス性をそなえた筐体を目指して開発しています. パーツリストやモデルもすべてFLOSSになっています. https://github.com/otakuto/TactBook OpenSCADによってモデリングされているので, 筐体の高さやキーボードの奥行きなどをコードベースで自由にカスタムすることが可能です. 軽量化や薄型化を目指すのもよし, グラボを載せて鈍器にするのもよし, DJコントローラーを積むのもよし, TactBookはあらゆる選択肢を提供します. 俺達のエンドゲームはまだ始まったばかりだ!
特徴

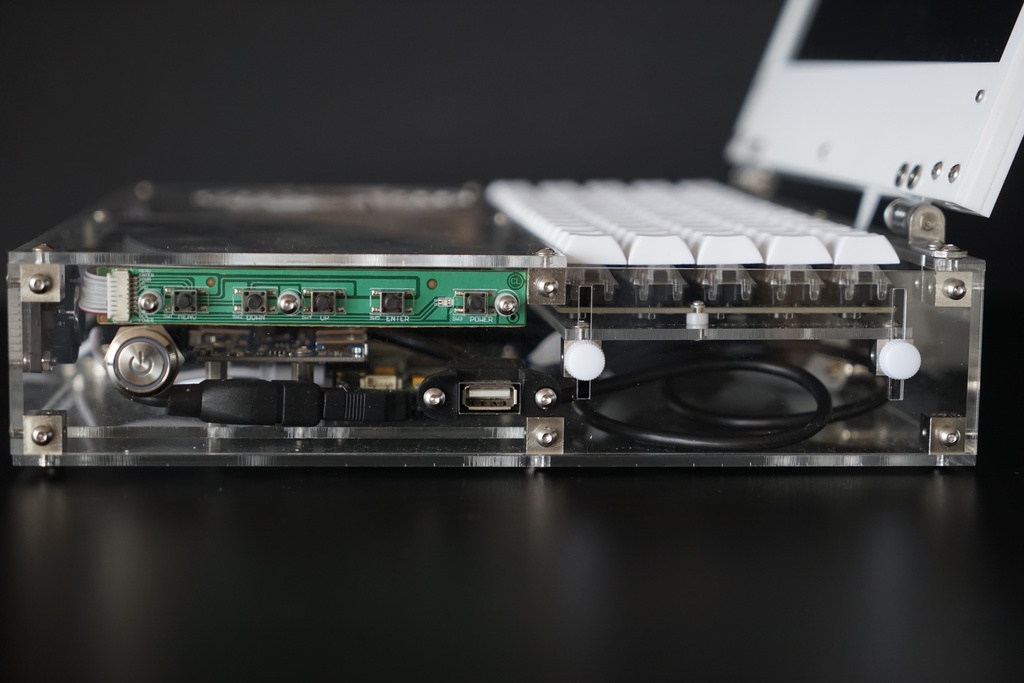

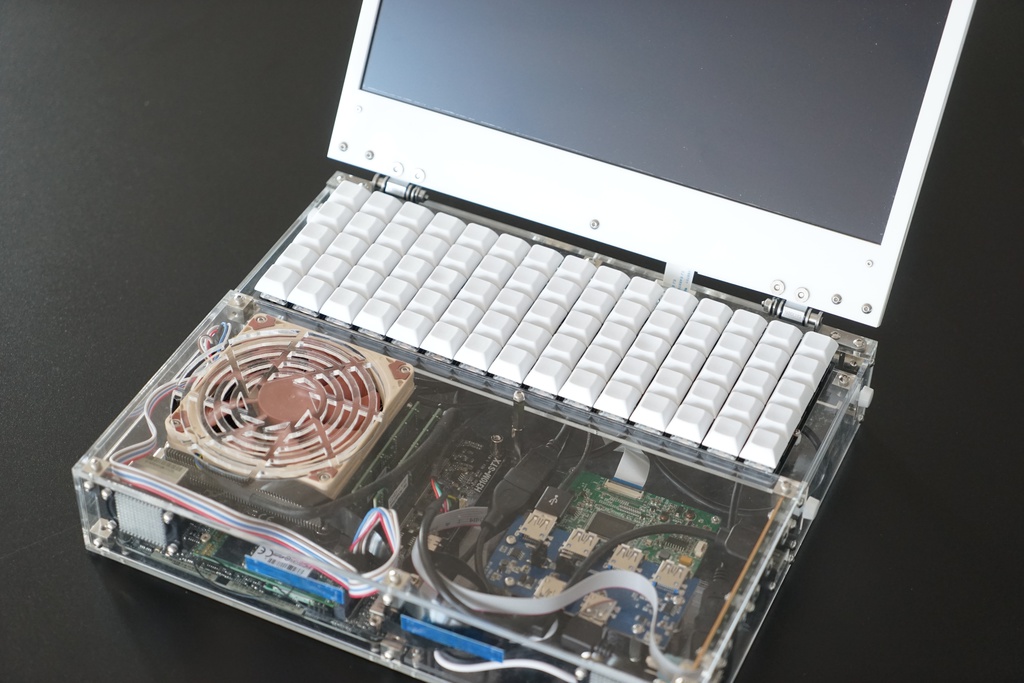

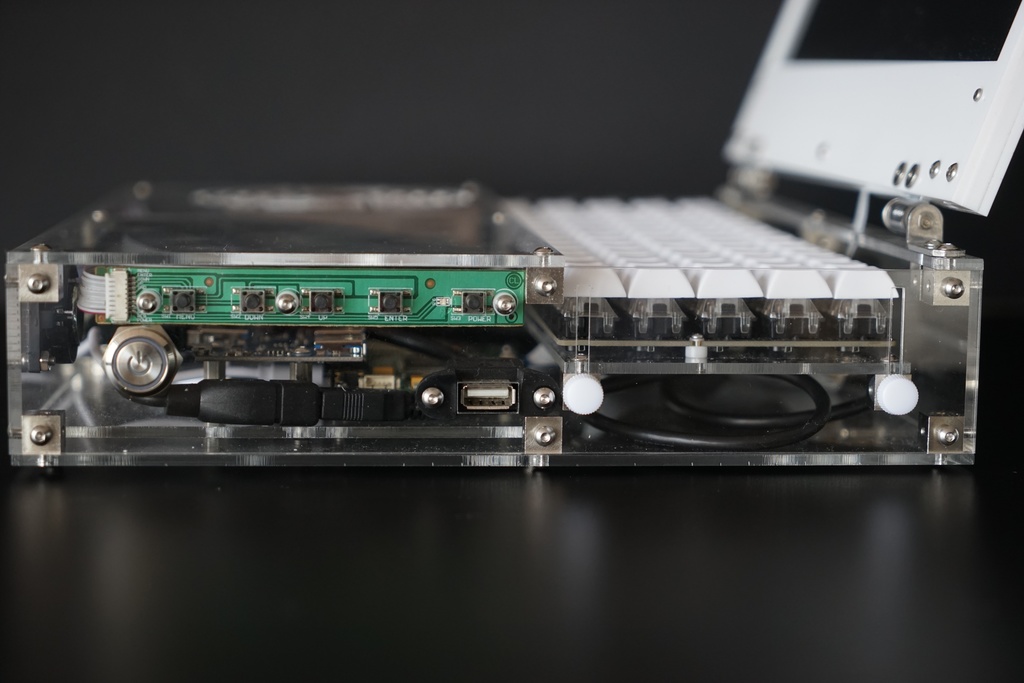

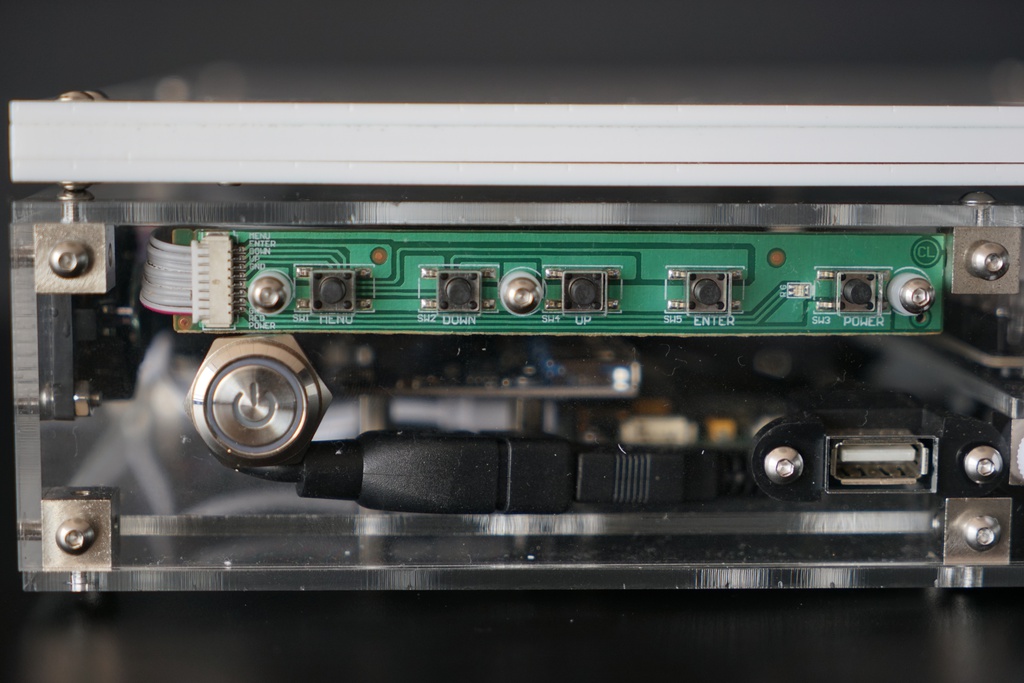

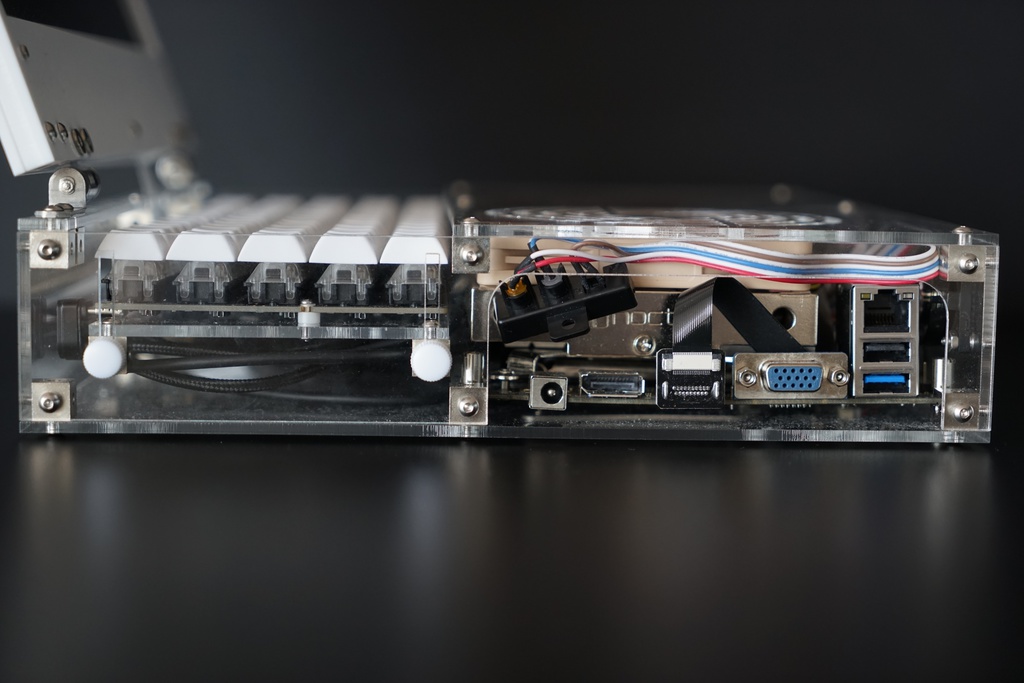

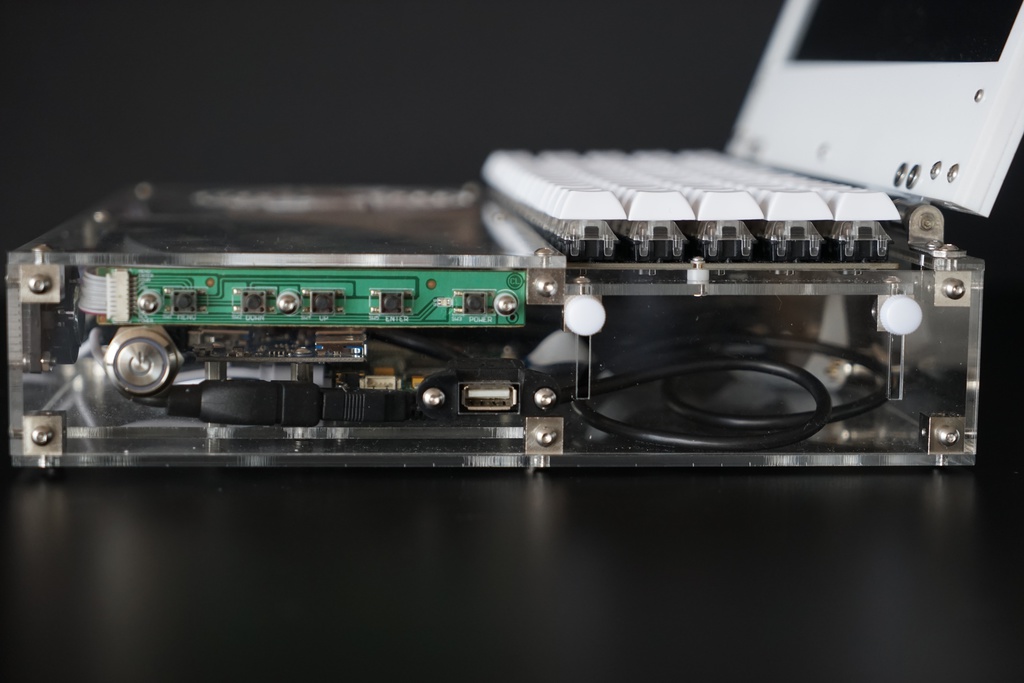

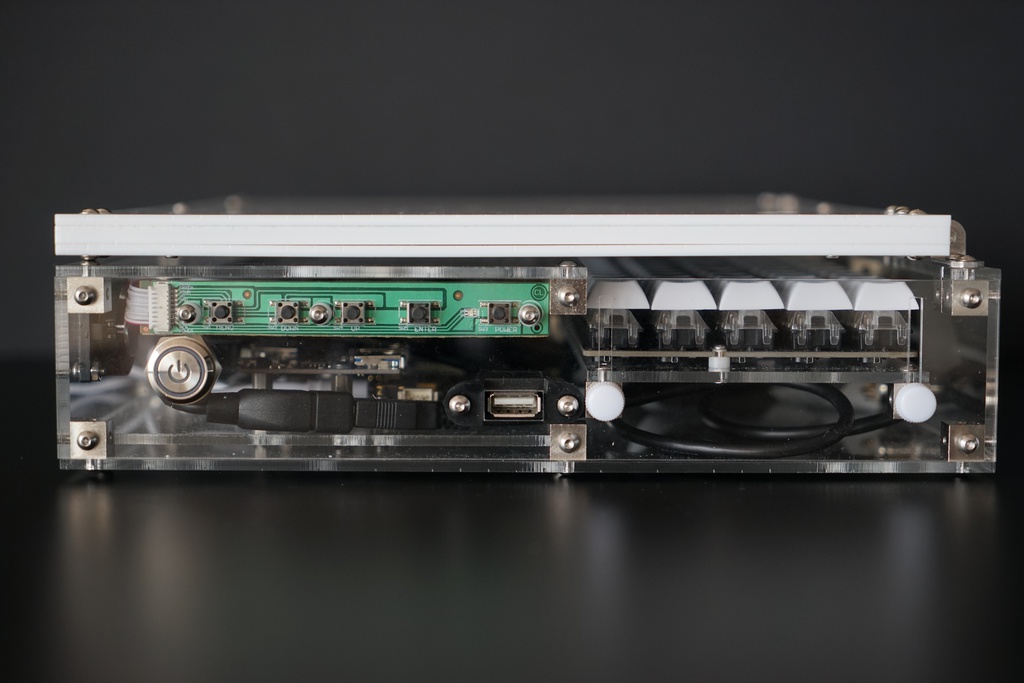

実質的にDesk Mini 310(STX)用のケース+ディスプレイです. 今回はPSEの関係でバッテリーは付属出来ませんでした. そのためラップトップ風モバイルデスクトップといった位置づけです. STXのマザボが少ないというのもあり, Desk Mini 310でしか検証出来ていないです. ボディは3mmのアクリル板で, ペイロードの高さが50mmのモデルです. クーラーはnoctua NH-L9iが搭載可能なように作っています. 2.5 inchのストレージを1台搭載できます. ディスプレイは13.3 inch 1920x1080 アンチグレアです. LCDコントローラーを積んでいるので, ディスプレイ単体で使用することができます. また同梱のKVMにより, コンソールとして利用することが可能です. もちろんKVMを搭載しないことによる軽量化も選択肢の一つです.
対応キーボード
GK64 xd75
サイズ
外形 (W D H) 314 x 258 x 72 mm ペイロード(内部空間) (W D H) 308 x 252 x 50 mm 重量 2.2 kg (キーボード, マザーボードなし) 13インチのラップトップより奥行きがあります. 幅は同じぐらいです.
同梱品
アクリルケース * 1 組み立て用ネジ, ワッシャー, スペーサー, ブロック, ヒンジ等 電源スイッチ * 1 KVM切り替えスイッチ * 1 13.3 inch 1920x1080 アンチグレア ディスプレイ * 1 LCD コントローラー * 1 USB KVM * 1 スピーカー * 2 内部配線用ケーブル(USB, HDMI等) ケース用HDMIコネクタ * 1 ピンソケット等 パーツリストURL [WIP] https://github.com/otakuto/TactBook/blob/master/partslist.md ※キーボードおよびマザーボード, wifiアンテナは付属しません ※バッテリーは付属しません
必要な道具
ハンダ ハンダゴテ ニッパー 六角スパナ(M2, M3) ペンチ(KVMの配線に必要) ハンダ吸い取り線, 吸い取り機(KVMの配線に必要) デザインナイフ(KVMの配線に必要)
必要な部品
マザーボード(Desk Mini 310) キーボード キースイッチ キーキャップ キーボード用usbケーブル (180度曲がっている物か, 90度右に曲がってる物で無いとキーボードを昇降できない) type-cだとこれが推奨品です. https://www.amazon.co.jp/dp/B07DG33F6Y アルミホイル (LCDのバックライトを漏れを防ぐために必要)
その他
ラズパイやSBC, NUCの中身, 組み込み機器などを載せたい場合, Twitter(@otakuto5648)やGitHubのissueに上げてもらえば対応します. STXサイズに変換できるマウンター, あるいは底板部に専用の穴を開けた物を作ります. 同様にこのキーボードを載せたいなどありましたら教えてください. Twitter: https://twitter.com/otakuto5648 GitHub: https://github.com/otakuto/TactBook
