KeyBread
- Ships within 7 daysOut of StockPhysical (direct)500 JPY

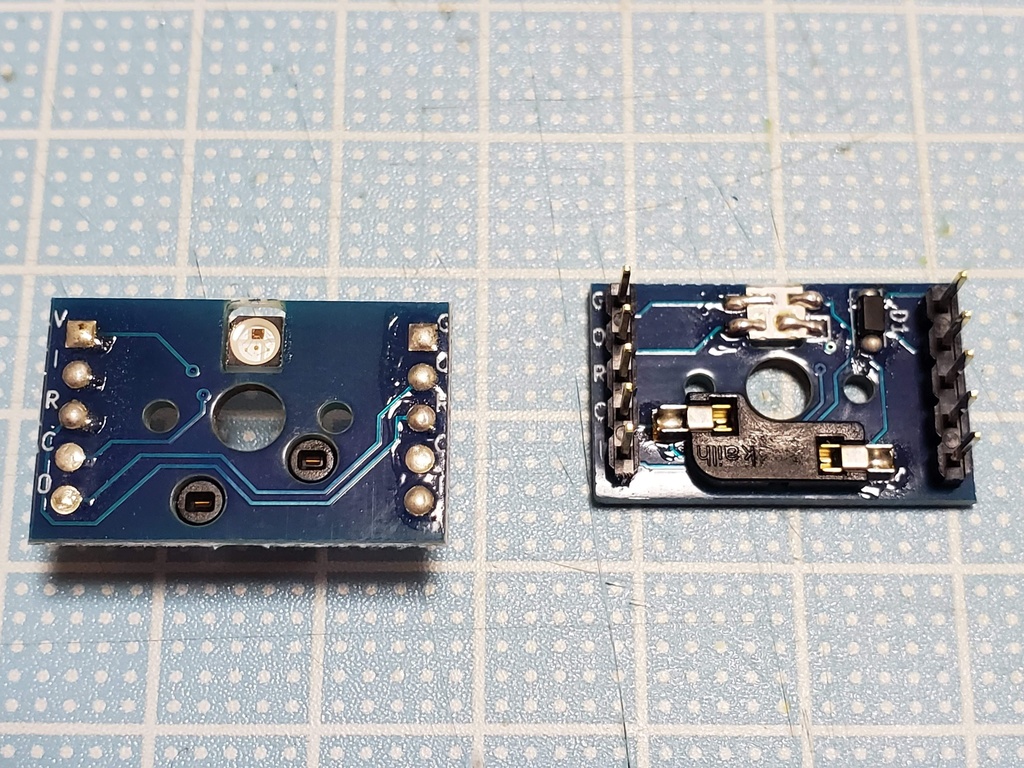

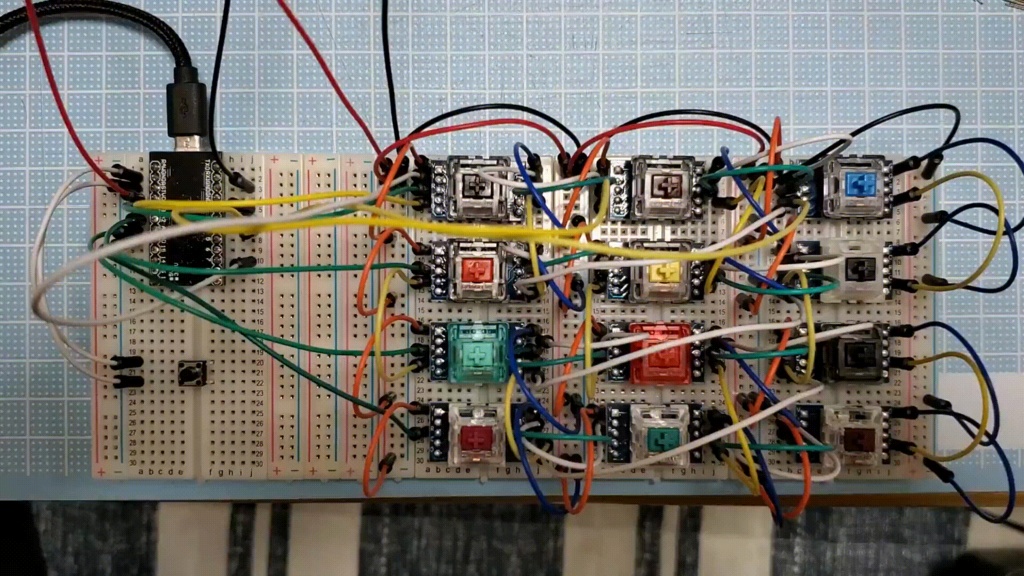

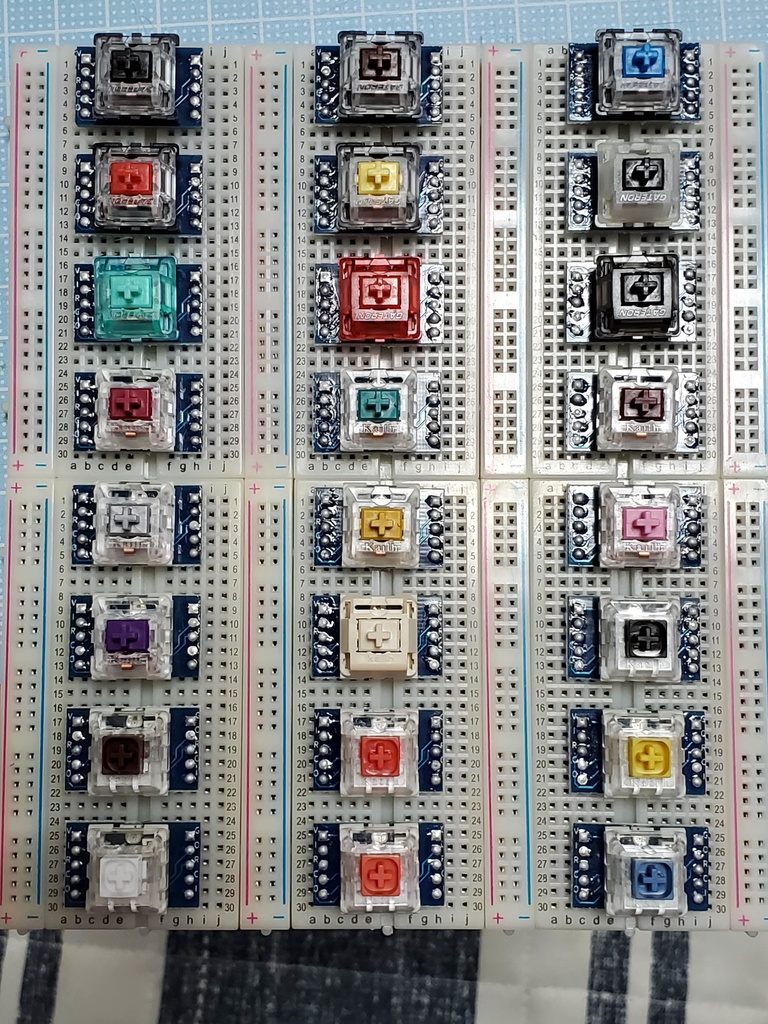

Cherry MX 互換スイッチをDIP化する基板です ソケット対応 フルカラーLED SK6812MINI 対応 自作キーボード設計してみたいけど、いきなり基板起こすのはハードル高いという方に、ブレッドボード上で簡単にキーボードを作成できます 一般的な自作キーボードの部品が一通り載せられるので、はんだ付けの練習にもどうぞ ※ 画像2枚目以降はプロトタイプ版のため、実際の製品と若干の差異があります
スペック
Cherry MX 互換キースイッチソケット対応 SK6812MINI 対応 1枚につき28キー分 サイズ（1キー分） 14 x 22.86 mm 使用する場合は、折り目で切り離してください
PINアサイン
R: ROW C: COL V: LED Vin (VDD) （オプション） G: LED GND (VSS) （オプション） I: LED IN (DIN) （オプション） O: LED OUT (DOUT) （オプション）
その他必要なもの
Cherry MX 互換スイッチ スイッチソケット 表面実装用ダイオード 2.54mm ピンヘッダ（細ピンヘッダがおすすめです） SK6812MINI （オプション） 遊舎工房や電子部品取扱店で購入可能です
