スイッチングコンバータの基礎 ①トランスの基本式と設計手順 投げ銭用ページ https://pawami.booth.pm/items/2232533 ＊有料版にはささやかなプレゼントがあります。
この商品について
スイッチングコンバータ・スイッチング電源を作ってみたいけれど、トランスの設計方法が分からない！ そんなあなたのためにこの本を贈ります。第一弾はハーフブリッジコンバータやフォワードコンバータ、リアクトルの設計に利用できる基本的な数式やトランスのふるまいについて記載しました。 商品画像を見て気に入りましたら是非DLしてご覧ください。スマホからでもご覧いただけます。
書籍の解説
スイッチングコンバータ、スイッチング電源において設計が困難とされるインダクタ、トランスの初歩的な数式をまとめ、実際のトランス設計にあたっての手順を紹介する。初めてスイッチングコンバータ製作をする方の良い足掛かりになることを期待する。

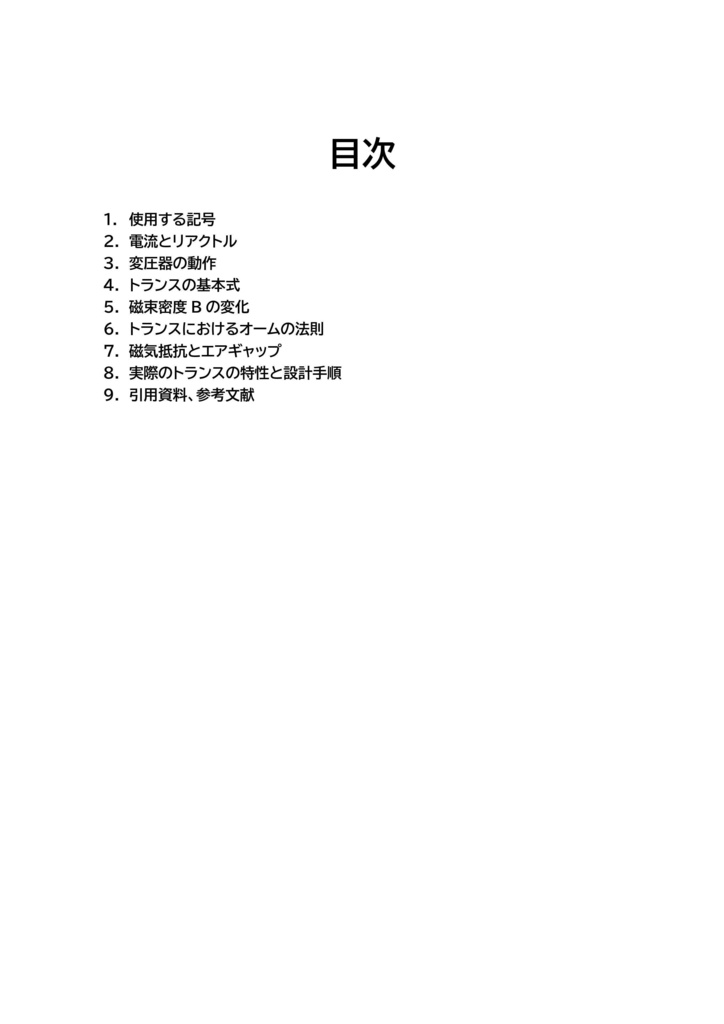

目次
1. 使用する記号 2. 電流とリアクトル 3. 変圧器の動作 4. トランスの基本式 5. 磁束密度 B の変化 6. トランスにおけるオームの法則 7. 磁気抵抗とエアギャップ 8. 実際のトランスの特性と設計手順 9. 引用資料、参考文献
有料版
いわゆる投げ銭です。ご支援いただけると著者が喜びます。 https://pawami.booth.pm/items/2232533 ＊有料版にはささやかなプレゼントがあります。
