自作キーボードキット「PistachioMacroPad」は、はんだ付けを必要とする組み立て式キットになっています。 また、本キット以外にも必要な部品がありますので、下記の説明文をよく読んで購入ください。 ※2022/4/2追記 この追記以降販売のセットでは、商品画像のエンコーダノブと異なります。 ロータリーエンコーダのノブはAsparaと同じ仕様になりますので、写真は下記からご確認ください。 https://rates.booth.pm/items/3603984

PistachioMacroPadとは？

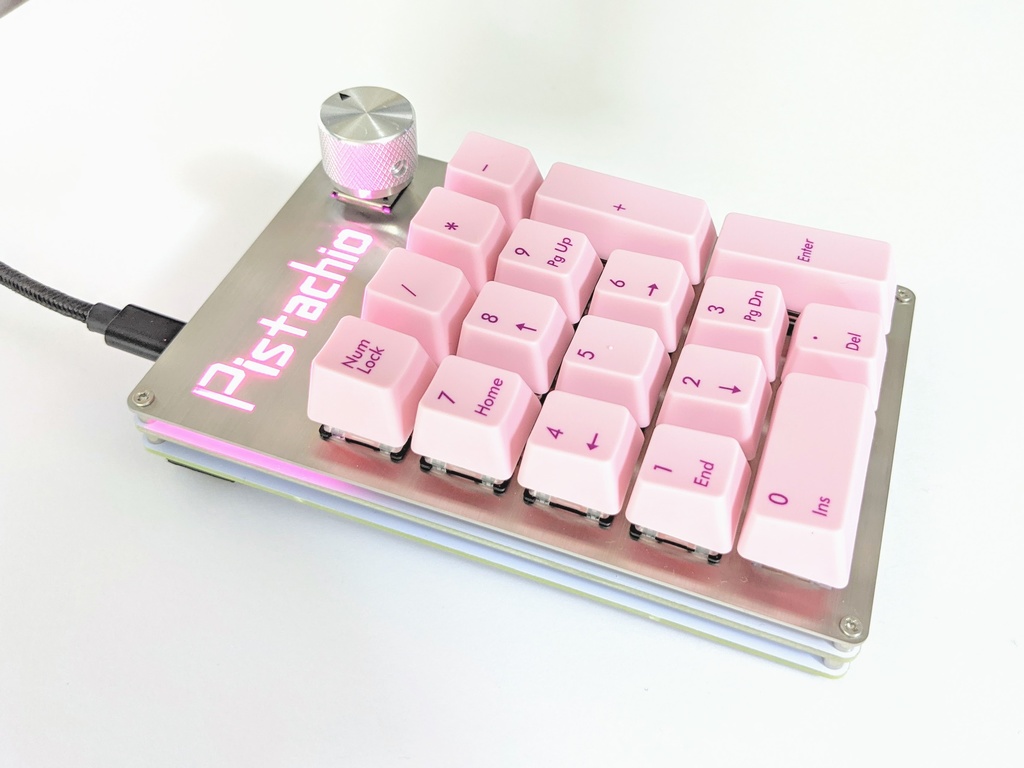

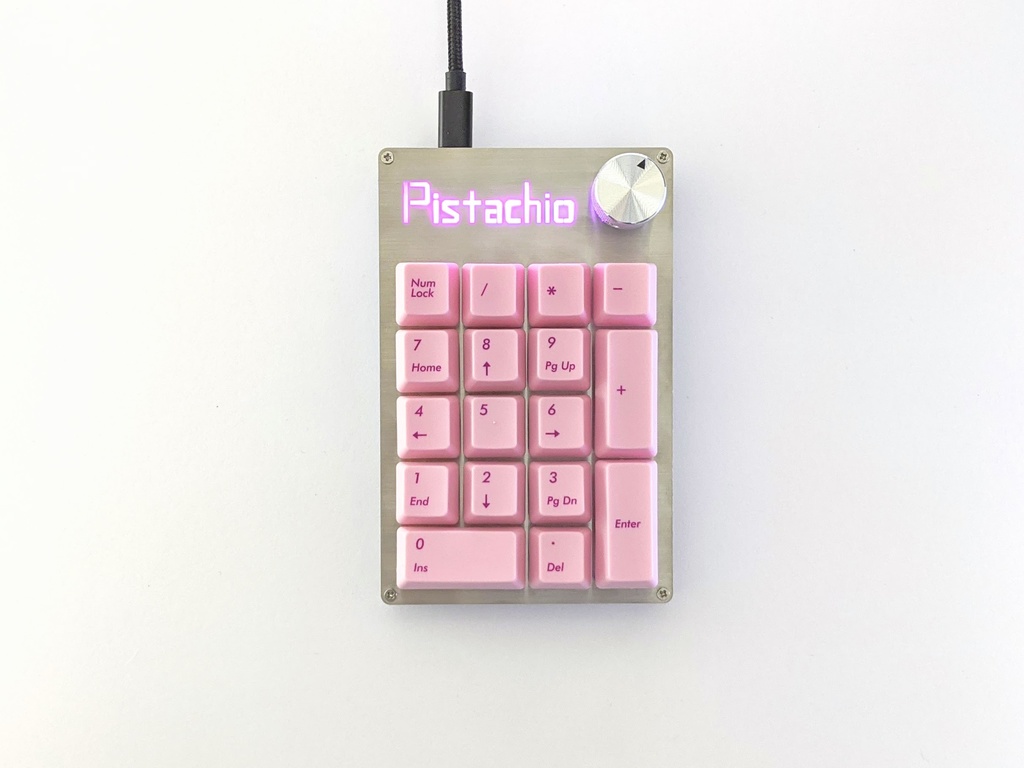

「PistachioMacroPad」は「Pistachio」シリーズの第2弾！ テンキーとロータリーエンコーダを備えた自作キーボードキットです。 下記の特徴があります。 ・Pistachioシリーズのアイデンティティである、ヘアライン目ステンレスプレートを採用 ・ロータリーエンコーダ搭載 ・BLE MicroProに対応(通常のProMicroも使えます) →BMPオプションも併せてご購入ください。 ・フルカラーLEDによるバックライトでロゴが光る(USB接続時のみ) ・前Pistachioの4層プレート構造を見直し低コスト化 ・CherryMX互換キースイッチに対応 ・スイッチの実装はホットスワップ(ソケットは別売)、はんだ付け両対応 ・TRRSジャックが実装可能になっており、理論上はソフト変更で異種キーボード間の通信が可能(I2C) →近々でサポートする予定はありません。

キット内容

・PCB(メイン基板) 1枚 ・PCB(ボトムプレート) 1枚 ・キープレート 1枚 ・バックパネル(乳白色アクリル板) 1枚 ・ゴム足 4個 ・2uスタビライザ 3個 ・タクトスイッチ 1個 ・ねじ(M2-8mm) 4個 ・ねじ(M2-4mm) 4個 ・Φ2mm-4mm中空スペーサー 4個 ・M2-5mmねじスペーサー 4個 ・LED(WS2812C-2020) 3個 ・チップダイオード(1N4148W) 20個(内、予備2個) ・チップコンデンサ 3個(内、予備1個) ・チップ抵抗 3個(内、予備1個) ・ロータリーエンコーダ(※1) 1個 ・ロータリーエンコーダノブ 1個 ・ノブ取り付け用、六角レンチ BMPオプションの付属品 ・コイン電池ホルダー 1個 ・ZHコネクタ　オス/メス 1個ずつ ・電源用スライドスイッチ 1個 傾斜ブロックオプション ・8度傾斜ブロック 2個(※2) (※1) ロータリーエンコーダは下記のいずれかから希望するものを購入時にお伝えください。 ・PEC12R-4217F-S24(回した時のクリック感あり。高さ17mm) ・PEC12R-4017F-S24(回した時のクリック感なし。高さ17mm) ・PEC12R-4022F-S24(回した時のクリック感なし。高さ22mm) 画像のサンプルはPEC12R-4017F-S24です。 (※2) 写真4枚目を参照。 このブロックを取り付けることで手前側に8度の傾斜を得られます。(8度は一般的なキーボードの傾斜と同等です) 家庭用3Dプリンタでの製作物になりますので品質については多めに見ていただければと思います。

別途購入が必要なパーツ

・BLE Micro Pro または ProMicro ・MX互換キースイッチ 17個 ・テンキーキーキャップ ・USB Type-Cケーブル または MicroUSBケーブル 1本(使うマイコンボードに合わせて) ・(オプション)スイッチ用PCBソケット 17個(※1) (※1) スイッチを直接PCBにはんだ付けするのであれば不要です。

はんだ付けオプション1

下記パーツのはんだ付けをこちらで行うオプションです。 必要でしたら通常版と合わせてご購入ください。 ・LED(WS2812C-2020) 3個 ・チップコンデンサ 2個 ・チップ抵抗 2個 ※こちらのチップ部品は、はんだ付けの難易度がやや高めです。はんだ初心者の方にはお勧めです。

はんだ付けオプション2

下記パーツのはんだ付けをこちらで行うオプションです。 必要でしたら通常版と合わせてご購入ください。 ・チップダイオード(1N4148W) 18個 ・LED(WS2812C-2020) 3個 ・チップコンデンサ 2個 ・チップ抵抗 2個 ・スイッチ用PCBソケット 17個 ・ロータリーエンコーダ 1個 ・BMPオプションの付属品 ※BMP/ProMicro以外のものははんだ付けされている状態で発送致します。お客様のほうではBMP/ProMicroのみはんだ付けしたものをご用意ください。 ※PCBソケットを取り寄せてからの作業となりますので、注文から発送まで3～21日程度お時間いただく可能性があります。

ビルドガイド

下記を参照ください。 ハード編 https://ratelog.net/pistachiomacropad-build-guide/ ソフト編 https://ratelog.net/pistachiomacropad-build-guide-software/

その他質問等、問い合わせ。

Twitter→@7_rate E-mail→kb_support@ratelog.net

返金について

・販売者に明らかな過失があると認めた場合には全額返金致します。 ・購入者が一切キットに手を付けていない状態で返金を希望する際には、こちらで状態を確認したうえで購入額の最大8割を返金致します。 ・購入者の組み立てミス等により返金希望の際には、再利用できる部品を鑑みて購入額の最大4割を返金致します。
