barracuda keyboard
- Ships within 5 daysOut of StockPhysical (direct)7,000 JPY
ご注意： ・本キットの組み立てには、はんだ付けの作業が必要です。 ・表面実装部品を使ったため、はんだ付け難易度は高めになります。 ・完成させるには一部のパーツを別途購入する必要があります。 以上をご了承の上ご購入ください。
barracudaキーボードについて

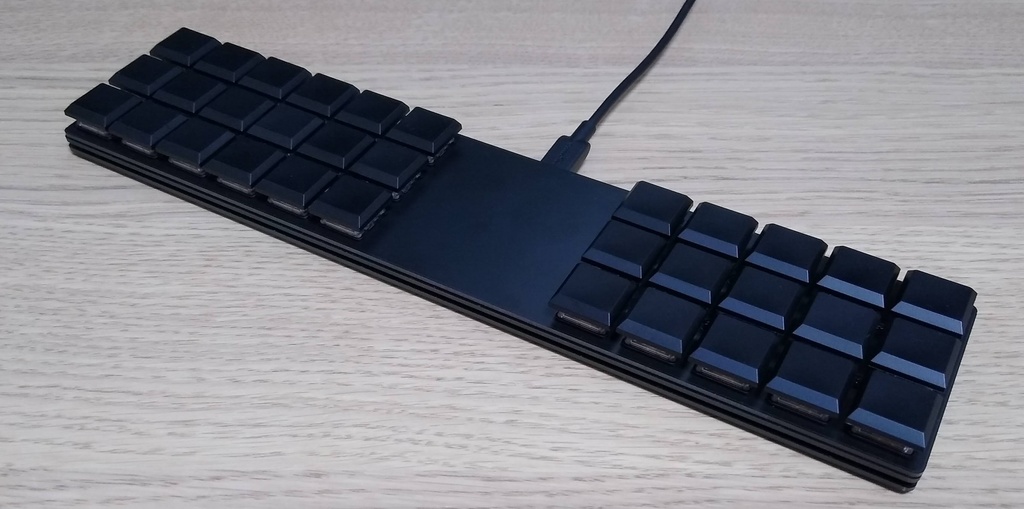

barracudaは薄型でコンパクトな30%キーボードです(キー数33) ・Kailh Low Profileスイッチ (Choc V1)専用 ・3行、左6列右5列とコンパクト (*左右非対称です。ご注意) ・ソケット採用のためキースイッチ交換可能 ・直行配列(Ortholinear)の一体型。中央にスペースを設けて手首の負担を軽減 ・ファームウェアはQMK masterにマージ済み ・Remapに対応済みでかんたんにキーマップ変更可能 ・VIAはプルリクエスト申請中 ・部品はすべて表面実装タイプを採用 作成と使いこなしは少し大変ですが、その過程を楽しんでいただければ光栄です。
キット内容物
販売キットには以下のものが含まれます。 PCB x1 トッププレート x1 ボトムプレート x1 MCU ATmega32U2 (TQFP) x1 ダイオード x33 リセットスイッチ x1 USB micro B コネクタ x1 フューズ x1 水晶振動子 x1 抵抗 (22 Ohm) x2 抵抗 (10 kOhm) x2 コンデンサ (22pF) x2 コンデンサ (0.1uF) x2 コンデンサ (1uF) x1 コンデンサ (10uF) x1 スペーサー x10 低頭ネジ x20 ゴム足 (小 x4, 中 x2)
別途購入いただくもの
キーボードとして使用いただくには、追加で以下のものが必要です。いずれも遊舎工房さんなどで入手可能です。 遊舎工房: https://shop.yushakobo.jp/ キースイッチ(Kailh Choc V1) x33 キーキャップ(Kailh Choc V1互換のもの) x33 キースイッチ用ソケット(Kailh Choc用) x33
組み立て方
組み立て方はこちらのリンクをご覧ください。 https://github.com/knaruo/barracuda/blob/main/doc/build_guide_ja.md
