SCSG-FPJT FT2232D用 FPGA USB-JTAGアダプタ基板
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)300 JPY
USBシリアル変換モジュールを利用した FPGA用 USB-JTAG アダプタ基板
説明

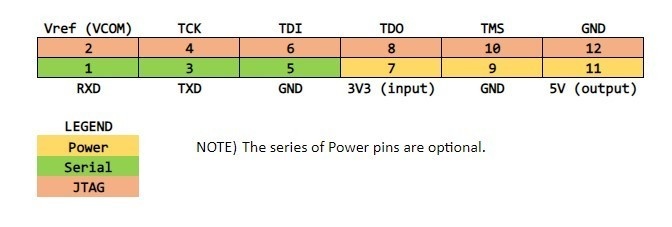

秋月電子通商で販売されているUSB-シリアル変換モジュールを利用してFPGAのコンフィギュレーションを行うためのアダプターです。 同じく秋月電子通商で販売中のLattice製FPGA MachXO2の販売ページで紹介されているJTAGライタとほぼ同様の回路です。 MachXO2のほか、XILINX Spartan3の書き込みの実績があるほか、おそらくALTERA Cyclone1/2あたりにも利用できるでしょう。 XILINX Spartan3への書き込みには Fenrirさんのページで公開されているcblsrv_ft2232を使った実績があります。 https://fenrir.naruoka.org/archives/000644.html 秋月電子通商で公開されている回路図との違いは、FT2232Dモジュールの出力電圧とFPGA基板側のVrefとの電圧差を解消するために、各信号間に74xx244ロジックを挟んでいる事です。 74VHC244もしくは74AC244のSO-20パッケージを使用しています。
注意事項

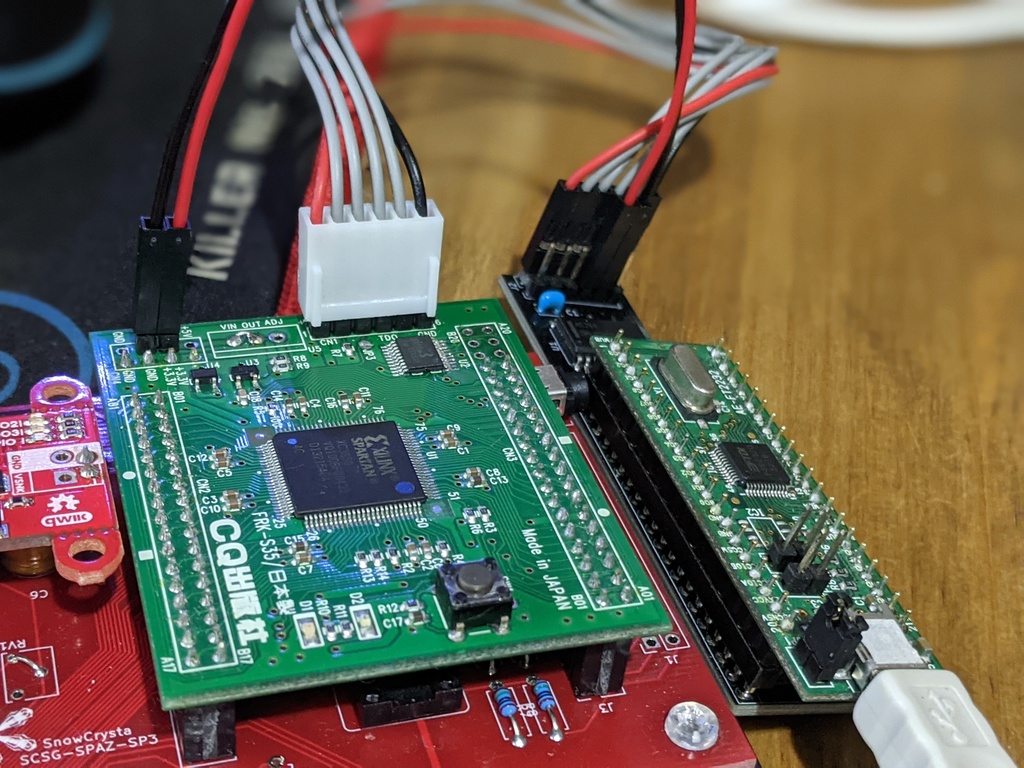

- 画像２枚目はCQ出版 DesignWave誌付録のXILINX Spartan3基板に接続している例です -- ベース基板から電源を得ているため、FPGA基板からFT2232Dに3.3Vを戻す形の接続の写真です -- 接続には実際の基板との電圧値等をご自身でよく確認されてください - この商品は基板のみのお届けです。 部品表と回路図は購入後におまけファイルとしてダウンロードできます。 - 細かなサポート等はありませんのでご留意ください。 ＊購入のキャンセルは受け付けておりません＊
