GPK60-65O Poker互換(GH60、DZ60)ケース対応キーボード
Physical (worldwide shipping)
- キットのみ(Kit Only)4,500 JPY
- 半田サービスのみ(Soldering service only) / 必ずキットと一緒に購入して下さい(Be sure to purchase with the "Kit Only")7,000 JPY
Physical (ship to Japan)
- キットのみ(Kit Only)4,500 JPY
- 半田サービスのみ(Soldering service only) / 必ずキットと一緒に購入して下さい(Be sure to purchase with the "Kit Only")7,000 JPY

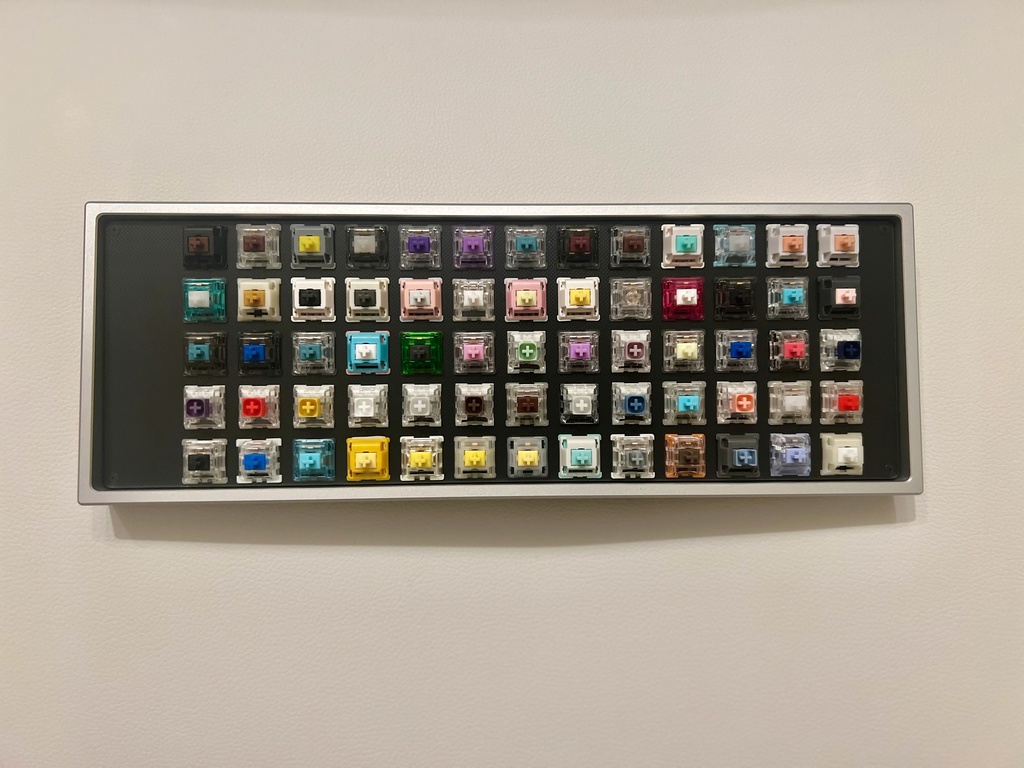

Poker互換60%ケース対応キーボード GPK60-65O カーソルキーや数字列がついているので、格子配列初心者にうってつけのキーボードです。 キースイッチテスターやアケコン代わりとしても使用できると思います。 ダイオード、アンダーグロウLEDは半田済みです。 GH60、DZ60などPoker互換60%ケースに対応したオーソリニアキーボードになります。 本キットを組み立て、Tofuなどの対応ケースに装着することで使用可能になります。 対応ケースはご自身で用意して頂く必要があります。 GPK60シリーズ用ボトムプレート(ケースなしスタンドアローン化) https://darakuneko.booth.pm/items/3280115 GPK60シリーズ専用ケース https://darakuneko.booth.pm/items/4635239 こちらを使用するとPoker互換60%ケースがなくても使用できるようになります。 About Overseas Shipping https://www.tenso.com/en/static/lp_shop_booth https://www.tenso.com/en/static/guide_country_index
ビルドガイド
https://kbdbuild.vercel.app/blog/gpk60_65o_build
半田サービス
マイコン、ソケットなど半田が必要なものは費用に含まれています。 それらをこちらで用意し、同時に購入されたキットを使って半田を行います。 ご自身で用意するものは以下になります ・Pocker互換(60%)ケース … 1台 ・USB Type-Cケーブル … 1本 ・MX互換スイッチ … 65個 ・MX互換キーキャップ 1U … 65個
キット内容
トッププレート … 1枚 メインプレート … 1枚 M2スペーサー 3mm ... 4個 M2ネジ 3mm … 8本 M2ワッシャー 0.4mm ... 4枚 Oリング AS568-263 … 1個 USB Type-CコネクタDIP化キット … 1個 シリコンワイヤー30AWG(両端被覆剥き済) … 4本 細ピンヘッダ 1x52 … 1セット(分割されて入っています) ピンセット … 1個 ジャンパーワイヤー … 1本
ご自身で用意して頂くパーツ
PGA2040 … 1個 秋月電子さんなどから購入して下さい。 https://akizukidenshi.com/catalog/g/g116762/ Pocker互換(60%)ケース … 1台 Kailhスイッチ用PCBソケット … 65個 MX互換スイッチ … 65個 MX互換キーキャップ 1U ... 個65 USB Type-Cケーブル … 1本 マスキングテープ
必要な工具
組み立てるために必要な工具 はんだこて はんだ ニッパー 精密ピンセット(先曲がりタイプ) プラスドライバー(M2ねじが回せるもの)
Poker互換60%ケース対応
GH60、DZ60など所謂60%キーボードに対応したケースに装着可能です。 游舎工房さん他海外のストアなどからお買い求め下さい。 GPK60シリーズ装着確認ケースリスト https://kbdbuild.vercel.app/blog/gpk60_case_list 注意:全てのPoker互換対応ケースに装着出来るかは個人の裁量を超え保証しかねます。 購入者の自己責任でお願いいたします。
Oリングガスケットマウント
PCBを固定するためのネジ溝山を気にする事なくレイアウトフリー化を実現するため、トレイマウントではなくOリングでPCBを固定しています。 このためケースにねじ止めする必要はありません。 Oリング全体でガスケットするというより4隅で固定するような感じになります。

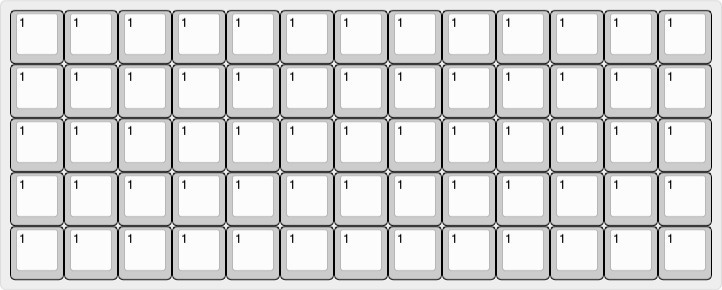

一体型オーソリニアキーボード
国内では珍しい一体型オーソリニア(格子型)配列のキーボードになります。
