GPK60-33R Poker互換(GH60、DZ60)ケース対応キーボード
- キットのみ(Kit Only)Ships within 3 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)2,500 JPY
- 半田サービスのみ(Soldering service only) / 必ずキットと一緒に購入して下さい(Be sure to purchase with the "Kit Only")Ships within 3 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)6,000 JPY
--- 後継機 --- ISO EnterX2キーボード Ieneko33R https://darakuneko.booth.pm/items/5990129 Poker互換60%ケース対応キーボードGPK60-33R ISOエンターを2つ採用し、最下段が0.75Uズレという非常に珍しい配列の３０％キーボードになります。 GH60、DZ60などPoker互換60%ケースに対応したロウスタッガートキーボードになります。 本キットを組み立て、Tofuなどの対応ケースに装着することで使用可能になります。 対応ケースはご自身で用意して頂く必要があります。 ・ファームウェアはVial対応なのでGUIからキーマップなど各種設定変更可能です。 GPK60シリーズ装着確認ケースリスト https://kbdbuild.vercel.app/blog/gpk60_case_list 注意：全てのPoker互換対応ケースに装着出来るかは個人の裁量を超え保証しかねます。 購入者の自己責任でお願いいたします。 GPK60シリーズ用ボトムプレート（ケースなしスタンドアローン化） https://darakuneko.booth.pm/items/3280115 GPK60シリーズ専用ケース https://darakuneko.booth.pm/items/4635239 こちらを使用するとPoker互換60%ケースがなくても使用できるようになります。 About Overseas Shipping https://www.tenso.com/en/static/lp_shop_booth https://www.tenso.com/en/static/guide_country_index
ビルドガイド
GPK60シリーズの作り方 https://kbdbuild.vercel.app/blog/gpk60_buildguide
半田サービス
Pro Micro、ダイオード、ソケット、LEDなど半田が必要なものは費用に含まれています。 それらをこちらで用意し、同時に購入されたキットを使って半田を行います。 ご自身で用意するものは以下になります ・Pocker互換(60%）ケース … 1台 ・USB Type-Cケーブル … 1本 ・MX互換スイッチ … 33個 ・MX互換キーキャップ ISO … 2個 2.25U … 1個 1.5U … 1個 1U … 29個
キット内容
トッププレート（FR4） … 1枚 メインプレート（FR4） … 1枚 M2スペーサー 3mm ... 4個 M2ワッシャー 0.4mm ... 4枚 M2ネジ 3mm … 8本 Oリング AS568-263 … 1個 microUSB PCB Solder Plate … 1個 USB Type-CコネクタDIP化キット … 1個 シリコンワイヤー30AWG(両端被覆剥き済) … 4本 細ピンヘッダ 1x12 … 2個 細ピンヘッダ 1x2 … 2個 スタビライザーワイヤー 2U … 3本 ピンセット … １個
ご自身で用意して頂くパーツ
Pocker互換(60%）ケース … 1台 Pro Micro … 1個 ダイオード(1N4148W) … 33個 Kailhスイッチ用PCBソケット … 33個 MX互換スイッチ … 33個 MX互換キーキャップ ISO … 2個 2.25U … 1個 1.5U … 1個 1U … 29個 スタビライザー 2U … 3個 microUSBケーブル（Pro Micro動作確認用） … 1本 USB Type-Cケーブル … 1本 LEDをつけたい方（なくても動きます） SK6812MINI-E … 10個 あるといいもの ・黒マスキングテープ（MT01P207など） ※スタビライザー ワイヤーがキットに付属するので、スタビライザーのハウジングやステムが使用する数あれば、キットのワイヤーと合わせて使用出来ます。 Pro Micro、ダイオード(1N4148W)、Kailhスイッチ用PCBソケット 游舎工房さん、TALP KEYBOARDさん、Kochi Keyboardさんなどからお買い求め下さい。 SK6812MINI-E 秋月電子さん、游舎工房さん、Kochi Keyboardさんなどからお買い求め下さい。 MX互換スイッチ、MX互換キーキャップ ご自身のお好きなものをご用意下さい。 游舎工房さん、TALP KEYBOARDさんなどでも揃えられます。
必要な工具
組み立てるために必要な工具 はんだこて はんだ ニッパー 精密ピンセット（先曲がりタイプ） 卓上万力（ラジオペンチ+輪ゴムで代用可） プラスドライバー（M2ねじが回せるもの） ハサミ
Poker互換60%ケース対応
GH60、DZ60など所謂６０％キーボードに対応したケースに装着可能です。 游舎工房さん他海外のストアなどからお買い求め下さい。 GPK60シリーズ装着確認ケースリスト https://kbdbuild.vercel.app/blog/gpk60_case_list 注意：全てのPoker互換対応ケースに装着出来るかは個人の裁量を超え保証しかねます。 購入者の自己責任でお願いいたします。
Oリングガスケットマウント
PCBを固定するためのネジ溝山を気にする事なくレイアウトフリー化を実現するため、トレイマウントではなくOリングでPCBを固定しています。 このためケースにねじ止めする必要はありません。 Oリング全体でガスケットするというより４隅で固定するような感じになります。
30%キーボード

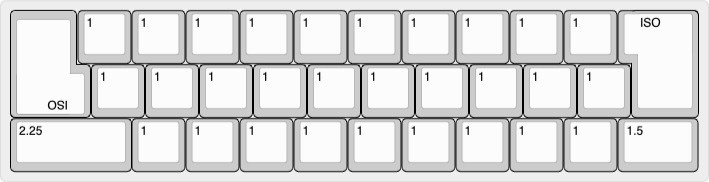

ISOエンターを2つ採用し、最下段が0.75Uズレという非常に珍しい配列の３０％キーボードになります。 これを使いこなせる人はかなりの上級者！！
免責事項
-製品の使用について 本製品は個人が提供するものであり、使用に際しては自己責任で行ってください。 誤った使用や取り扱いによって生じた損害や事故について、提供者は一切の責任を負いません。 -ビルドガイド ビルドガイドをよくお読みいただき、正しい方法でご使用ください。 特に電子機器の取り扱いには十分ご注意ください。 -保証の制限 本製品は製造上の欠陥に対してのみ、購入日から30日間の保証をいたします。 誤用や改造による故障は保証対象外です。 保証期間内に不具合が発生した場合は、修理交換を検討しますが、対応は提供者の判断によります。 -安全性と適合性 本製品は特定の用途に適合することを保証するものではありません。 使用目的に応じた安全対策を行ってください。 子供が組み立てまたは使用する場合は、必ず大人の監督下で行うようにしてください。 -技術的サポート 提供者は製品に関する技術的サポートを行いますが、問題解決を保証するものではありません。 サポートにより生じた結果について責任を負いません。 -法令遵守 ご購入者は、本製品の使用に際し、適用されるすべての法律および規制を遵守する責任があります。
