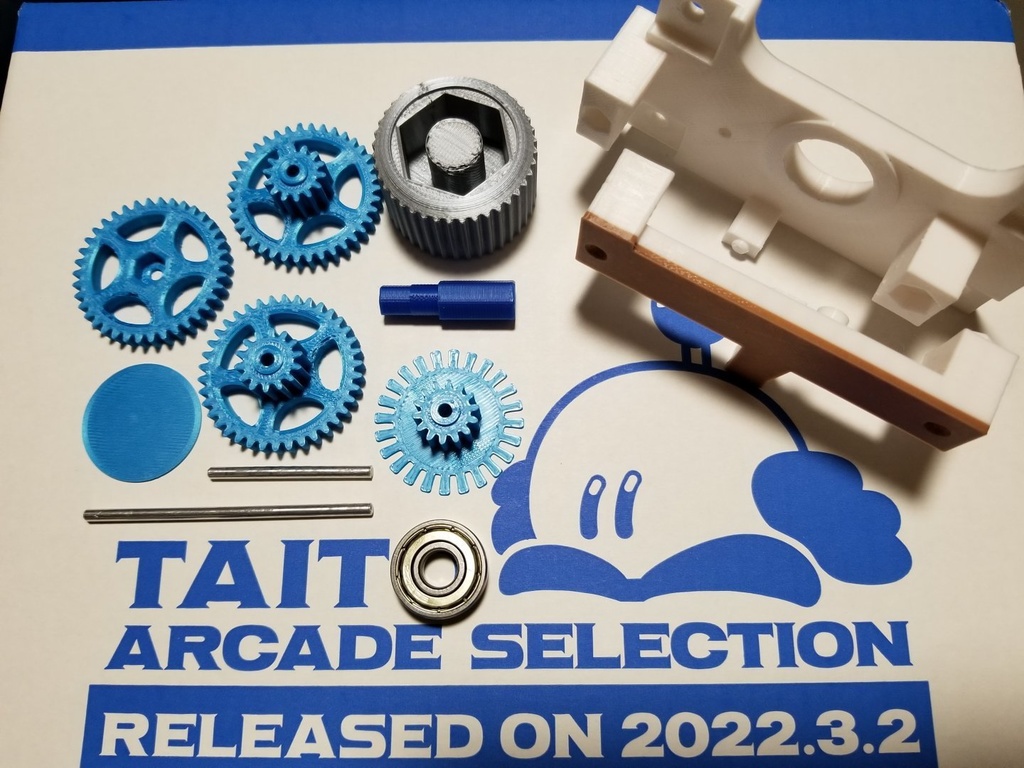

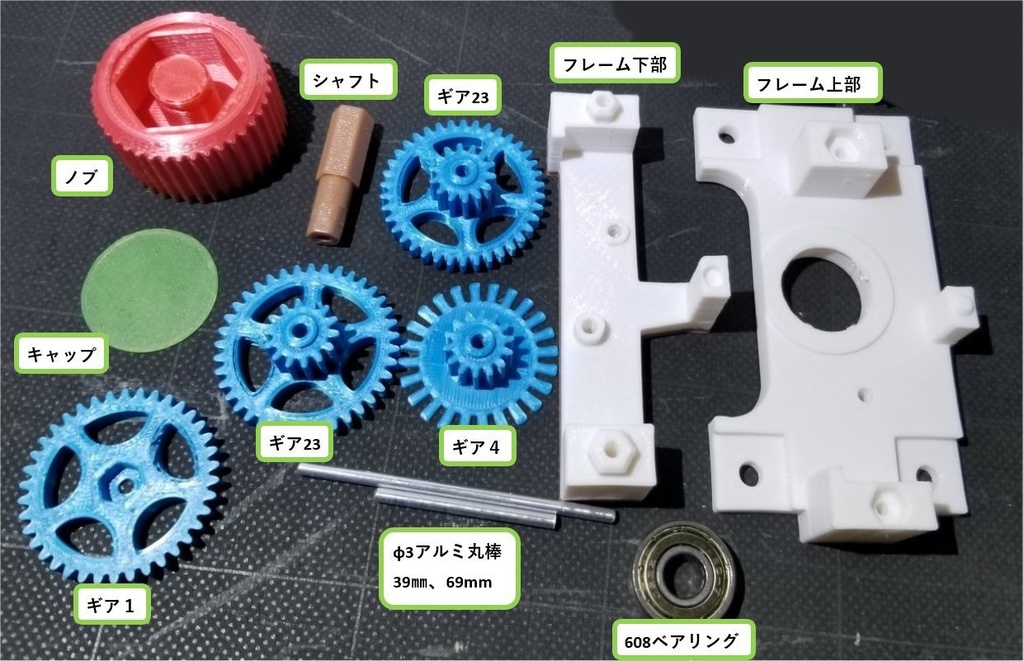

●●各自でプリント推奨です。●● サポート不要で印刷でき、象足対策もある程度しているので、 印刷難易度は低く、簡単に出力できます。 3Dプリント初心者でも印刷してちょっと削れば実用できます。 ※追記 クリアランスはTronxy X5SAに合わせて調整してあるのですが、 このプリンタはもう一世代前のものになるため、 最近の高速/高精度プリンタだとクリアランスが大きい報告が来てます。 スライサーレベルの対応として、軸の太さを僅かに太くする、 ギア類を僅かに太くする等で微調整してください。 ※たまに在庫出す可能性もありますが基本は下げてます。 ※TwitterDMかメッセージに連絡頂ければ対応するかもしれません。 ※状況により対応できない場合もあります。ご了承ください。 アーケード版のアルカノイド、プチカラット等で使われるパドルコントローラを3Dプリンタでフルスクラッチしたものです。 パドルが高騰しているため、代替になればと製作しました。 個人製作なので、細かい品質はご容赦ください。 仮組確認はしますが、多少削る等の調整が必要な場合があります。 色は原則ランダム、フィラメントの在庫状況から決定します。 twitterDMかメッセージで希望くれたら、在庫内からは対応します。 ※PLAフィラメントにおけるシルバーはほぼ鼠色です。 ■■オプション、購入前に要連絡■■ 複数必要な場合はご連絡ください。 色々な環境を考慮し、軸を10mm伸ばしたものも用意できます。 アルカノイド純正コンパネには干渉する部分があるとの報告があったので、対策版があります。 ロケ使用時に引き抜けないようにしたいとの希望があったため、 パドルノブを貫通軸で固定した仕様も一応あります。 （プリント以外の材料が増えるので値段が上がります。） 標準仕様では上方に強く引くとパドルを引き抜けます。 ■■センサー基板は付属していません。■■ ・他パドルから流用 アルカノイド用または互換品を想定、物によっては取り付け調整要。 ・自作する(材料費200円程度) 参考「わいくんのメカニカルクラブ」様内「ゲーム基板用センサー図鑑」 ・パドルコントローラー用マルチセンサー基板(2200円) MarineDrivePcbWorkShop様製作、通販で買えます。動作確認済。 センサー基板の厚みにもよりますが、M3x6mmにワッシャを使用して取り付ける想定です。 長すぎるネジを使わないでください。 ■■仕様について■■ 取付穴は、所持しているアルカノイド純正と同じ寸法にしています。 セイミツ工業のMSベースと同等で、ネジ穴部板厚は4mmです 3Dプリンタ部品以外にアルミ丸棒が2本、608ベアリングを一つ使用します。（付属） ギア比14:38が3段で約1:20、24スリットでパドル一周あたり480パルスとなっています。（アルカノイドと同等） ギアが3段なので、ギア2段のパドルから基板を流用すると、入力が左右逆になる可能性が高いです。 逆に動く場合は信号の配線を入れ替えてください。 ギアにシリコンオイル・シリコングリス等を少量付けると 動きが滑らか、音も静かになります（つけすぎると散る） ノブ内にM16ナットを入れると、重量増で慣性を強くできます。 好みで搭載してください。（付属しません、30円ぐらい） キャップは飾りです、両面テープか何かで固定してください。 プラ板、厚紙等で自作しても良いかと思います。 上下フレームの接合が不安な場合は、支柱部分の下からM3-30mm程度のネジをねじ込んでください。（付属しません、1本10円弱） 感想や改善点を頂けるとフィードバックできるためとても助かります。 ▼USBマウス化した製作例（ナンコツ氏） 　実際にX68000Zでキャメルトライをプレイされてます。 　センサ基板にラズパイピコを繋いでPCで使用可能。 https://github.com/yagennankoz/USBPaddleController ▼実際に筐体に取り付る動画（ふぁず氏） 　パズループでの動作を確認しています。 https://youtu.be/jxmANyvAdmQ ▼海外の方が作ったタイムラプス動画がありました。 https://youtu.be/BnXcGlGndck?si=C7u8fjoeIqpCNeFY
