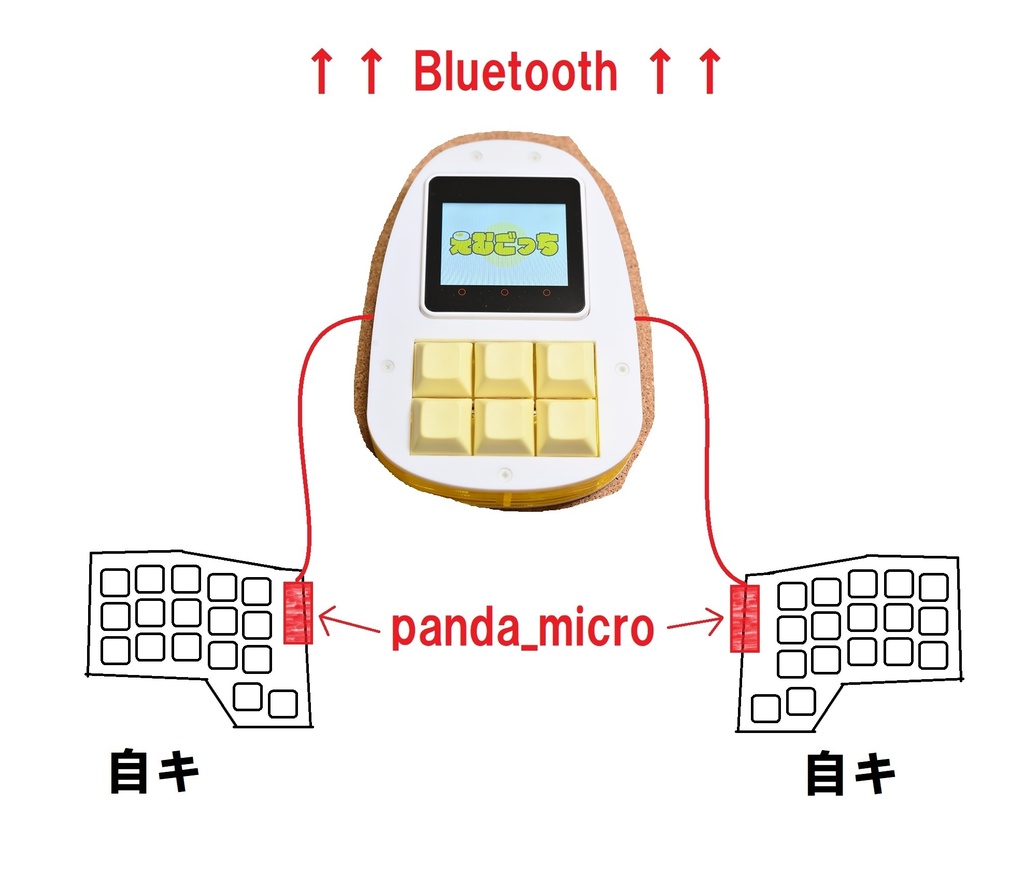

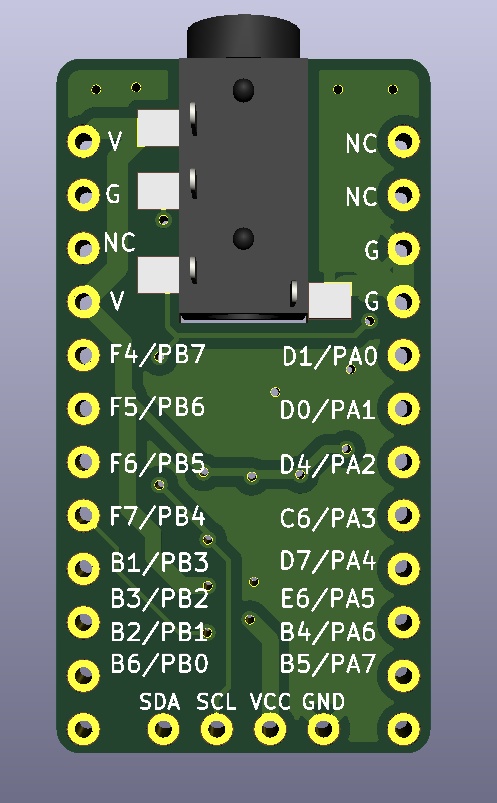

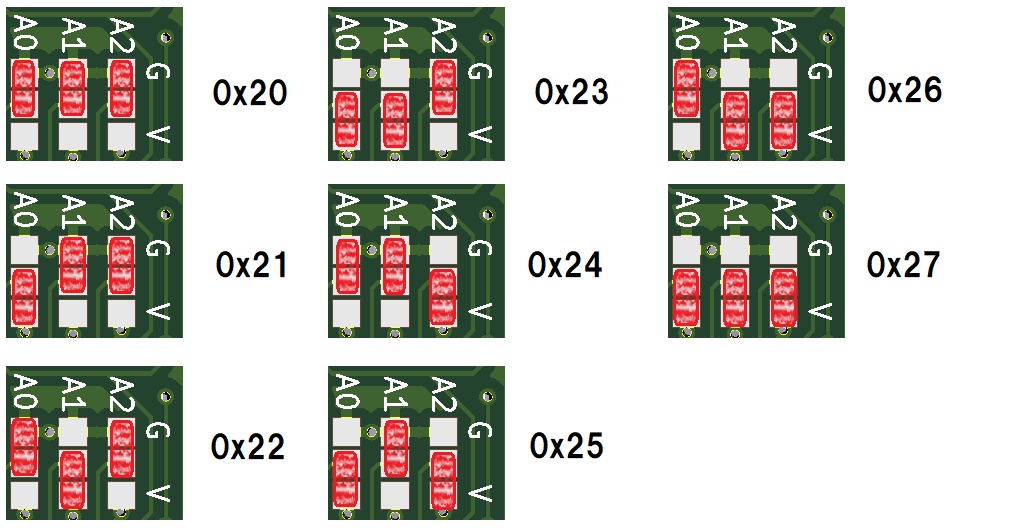

えむごっちV2とTRRSのジャック互換したProMicroサイズ互換のIOエキスパンダ(MCP23017)ボードです。 現行自作キーボードのProMicroと交換する事により現行の自作キーボードをI2C化する事ができます。 (初代えむごっちをお持ちの方は、お申し付け頂ければTRRSの初代↔V2の変換基板を無料でお付けします) ■ panda_micro Github https://github.com/palette-system/panda_micro ■ 互換 えむごっちV2 https://booth.pm/ja/items/3696255 ■ 互換 AZ-CORE https://booth.pm/ja/items/3985327 ※ これ単品ではキーボードに利用できません、AZ-CORE、えむごっち等のI2C接続できる機器を別でご用意ください。 ※ 短いケーブルなどで接続する場合10kΩなどの大きい抵抗を使用した方が消費電力を抑えられます。 ※ 抵抗のサイズは2012です。完成品に付いている抵抗は2.2kΩです。
完成品

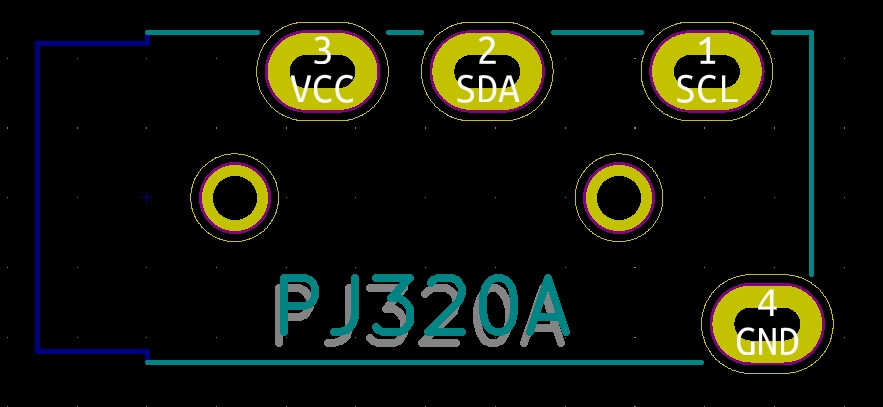

・TRRS(PJ320D黒)、プルアップ抵抗(2.2kΩ：2012)はんだ付け済み

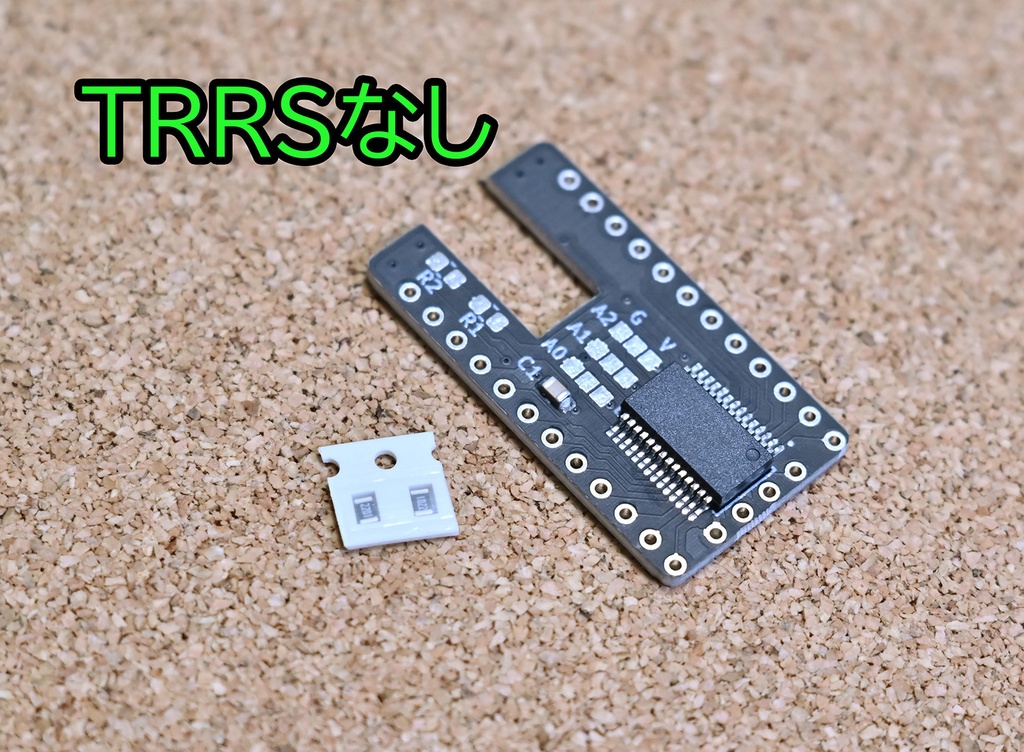

TRRSなし
・プルアップ抵抗(2.2kΩ：2012)のみ同梱

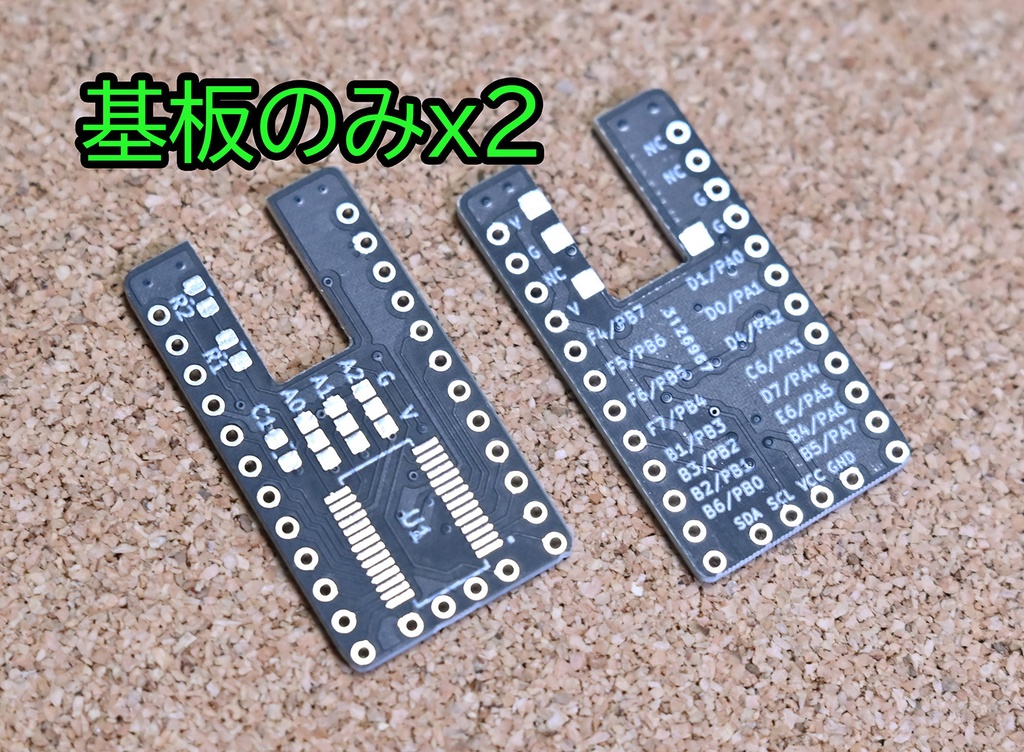

基板のみｘ２
・パーツ未実装のPCBのみ（２枚） ※ 使用パーツはGithubを参照してください。
えむごっちV2、AZ-COREでの使用方法
■えむごっちファームウェア(0.2.21以上) https://azkey.jp/azm5ortho/ ■編集ツール https://palette-system.github.io/aztool/ ※ えむごっちV2、AZ-COREをPCとペアリングした後上記サイトを開いて下さい。 ■設定方法 https://twitter.com/4py1/status/1537512278420967424 https://twitter.com/4py1/status/1537635882697535490
現在対応している機能
■ 使用できる ・スイッチに直繋ぎ(IOピン→スイッチ→GND) ・通常Matrix ・コンスル― ■ 使用できない ・Duplex-Matrix ※1 ・OLED ※2 ※4 ・トラックボール(I2C通信の物) ※2 ※4 ・トラックボール(それ以外) ※3 ※4 ・ロータリーエンコーダー ※3 ※4 ・RGB-LED ※3 ※4 ※1 今後リード速度、ゴースト問題等検証して問題無さそうであれば対応したい ※2 I2C上にあれば使用できるようにしたい。 ※3 I2C上に追加のIC(ATTINY85)を挟んで使用できるようにしたい(その場合panda_microとは別にICが必要になる)。 ※4 エキスパンダのIOピンに繋げて使用するパターンは対応の予定なし。
