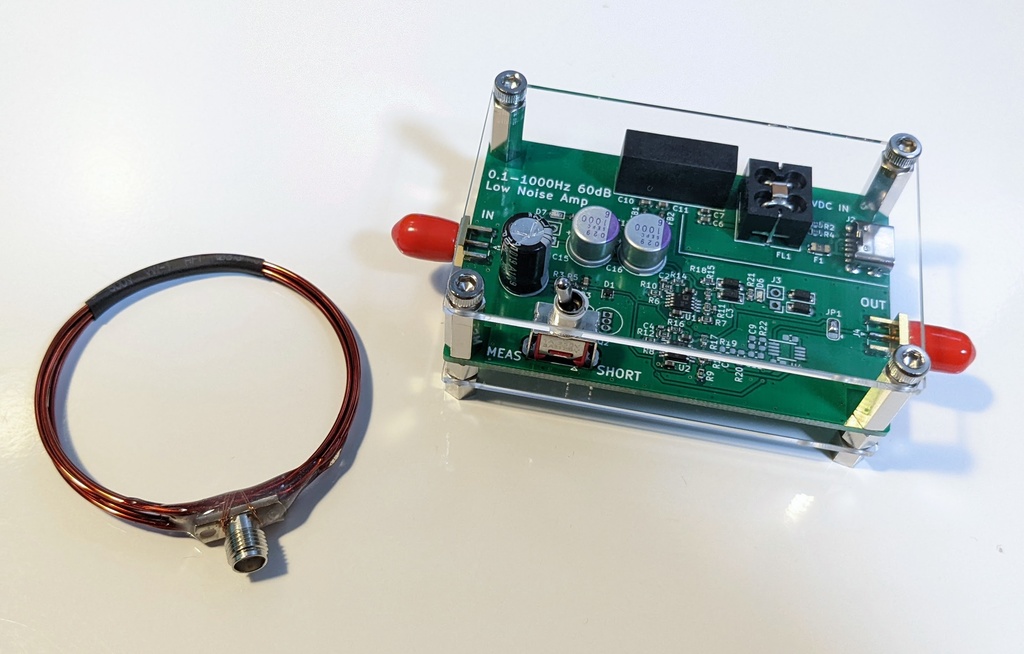

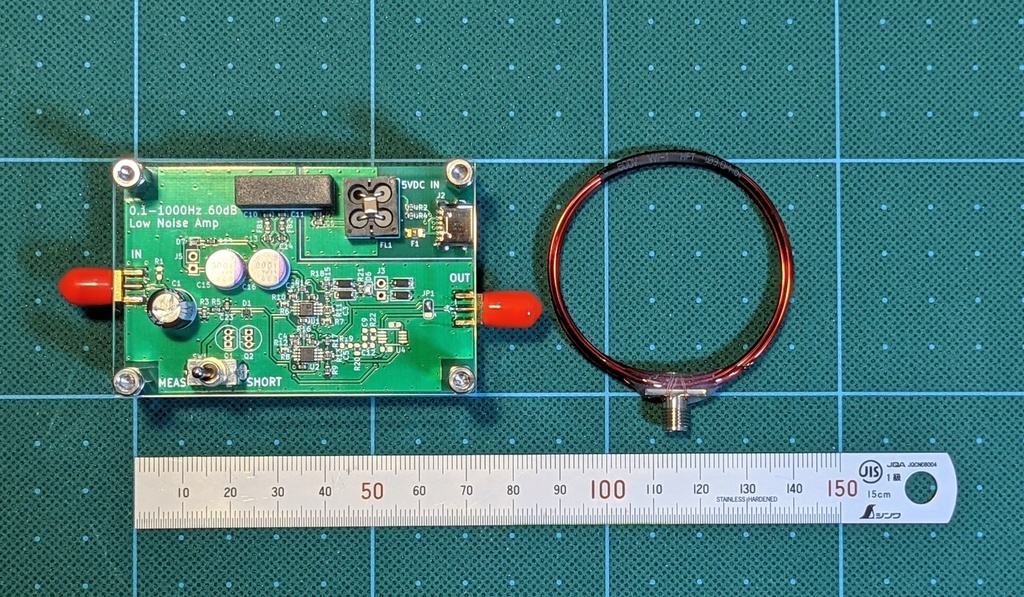

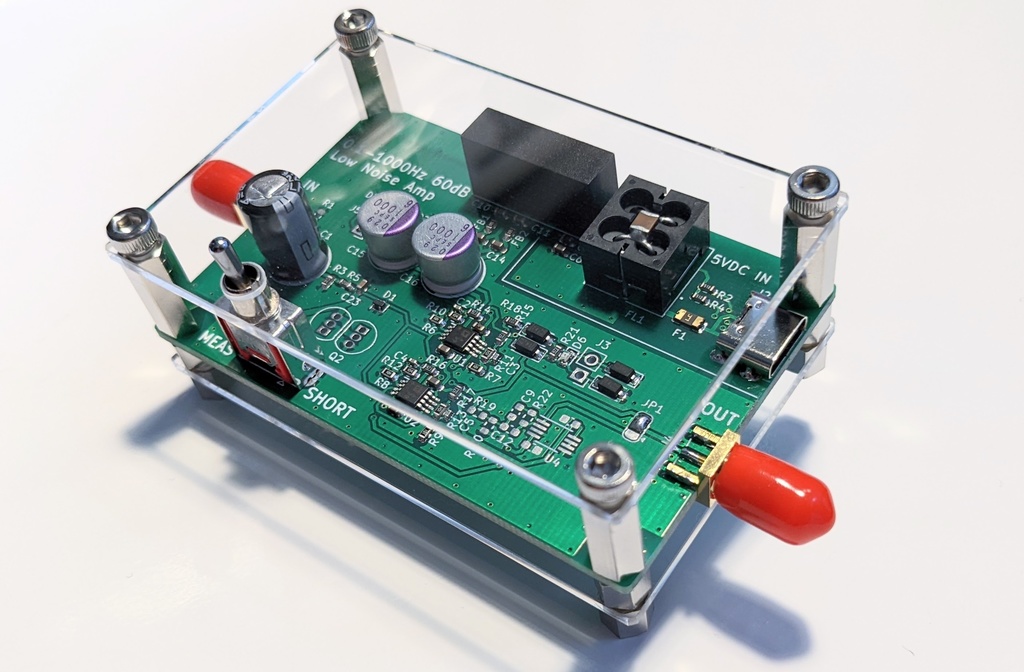

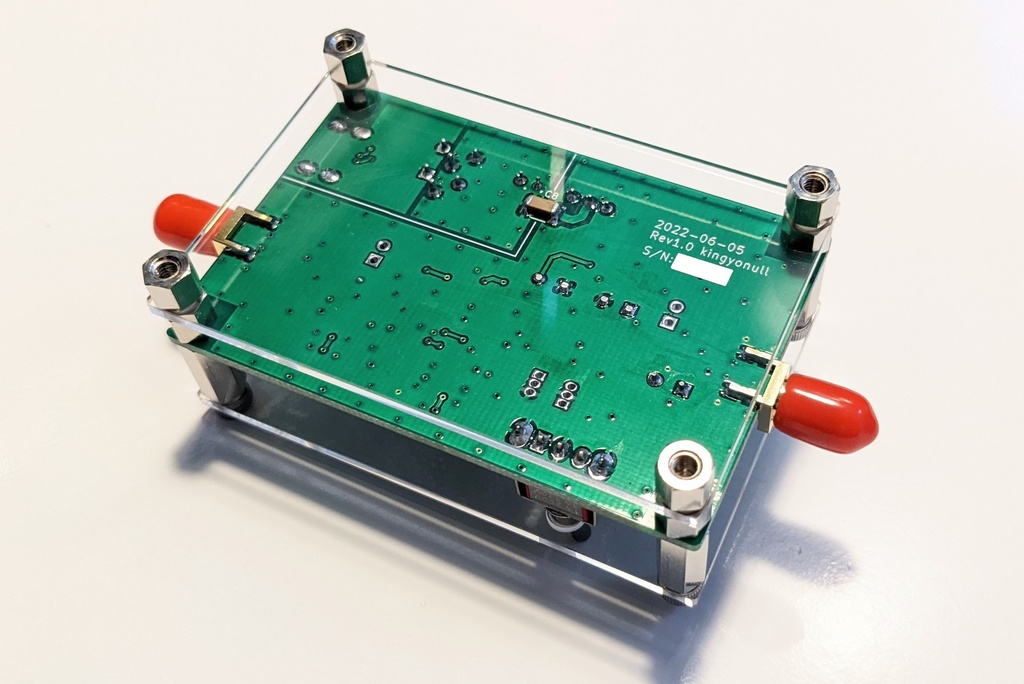

Analog Devices のゼロドリフトアンプ ADA4522-2 を使用した低周波用のローノイズアンプと、磁界検出用のループコイルのセットです。個体ごとに測定した「ゲイン-周波数特性」と「入力換算雑音電圧密度」の参考データを添付してお届けします。 ■内容物 ・AF-LNA本体　1台 ・磁界検出用ループコイル　1個 ・特性測定結果（参考データ）　1式 ※SMA同軸ケーブルおよびUSB-Cケーブルは付属しません。 ■主な仕様 ・電源電圧：5V±0.5V（USB-C端子より供給） ・消費電流：50mA以下 ・ゲイン：60dB（1000倍）、0.1～1000Hz（-3dB） ・入力換算雑音電圧密度：3.2nV/√Hz（typ） at 100Hz ・入力電圧範囲：5mVpp以下、DC重畳は+30V以下 ・USB-C側と回路のGNDは絶縁型DCDCにより絶縁されています。 （絶縁抵抗100MΩ以上/DC500Vメガーにて。ただし、沿面距離を確保した設計ではないため100V以上を印加しないでください） ・通電表示LED、出力クリッピング表示LED付き ■使用例 ・アナログ用電源、LDOなどの出力雑音測定時のプリアンプとして。 https://kingyonull.blogspot.com/2021/09/lna.html ・付属のループコイルを使って電子機器から発生するノイズを楽しんだり。 https://twitter.com/twi_kingyo/status/1520819446486794241 ■関連資料 GitHubで回路図を含む設計資料を公開しておりますのでご参考ください。 https://github.com/kingyoPiyo/AF-LNA 性能改善のため回路図中の一部部品を置き換えています。 ・C15、C16（16SEPC220MD）　→ 6SEPC1000MD ・FB1、FB2（BLM18RK102SN1D）　→ 56Ω1608M その他不明点などありましたら Twitter (@twi_kingyo）までご連絡お願いします。 ■注意事項 1.本製品を使用して生じたいかなる問題、損害については当方は一切責任を負えませんのでご了承いただける方のみご購入をご検討ください。 2.本製品はハンドメイド作品となります。小さなキズや加工寸法のズレなどがありますがご了承ください。 3.電源電圧は5V±0.5Vの範囲でご使用ください。 4.入力信号の切り替え・SMA端子の付け外しを行う際には、オペアンプ及びクランプダイオード保護のため基板上のトグルスイッチをSHORT側に倒してください。
