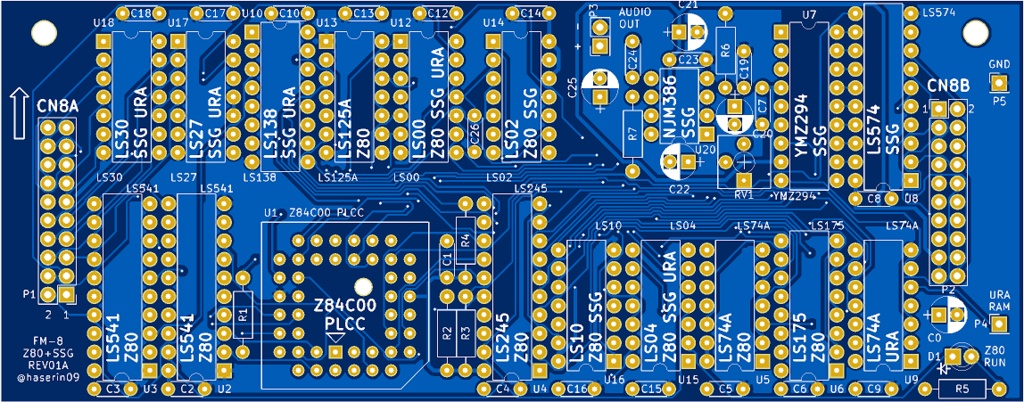

右側の写真は組立例です。販売するのは左側の基板のみです。 FM-8用Z80+SSGカード仕様概要： ・フットプリントの小さいLSI(Z80 PLCC版、YMZ294)の採用により、従来は差し替えて使う必要のあった Z80カードの機能と、PSGカードの機能を純正のZ80カードと同サイズ(140mm x 55mm)に集約しています。 ・Z80部：インターフェース誌掲載の村上敬司氏の回路を採用しており、4MHz動作に対応します。 純正Z80カード同様、Z80動作時にはLEDが点灯します。 ・SSG部：音源LSIとしてYAMAHA製YMZ294を採用しています。レジスタ関係はAY-3-891xと共通なのですが、 レジスタの内容を読み出す機能がないため、一部のソフトウェアについてはパッチが必要です。 ・おまけとして、SSG部のアドレスデコーダの$FD0FのRD/WR出力にFFを追加しており、 FM-7とコンパチの裏RAMの切り換え信号として利用可能です。 (DELPHISで特に重要) 詳細はこちらを参照ねがいます。 http://haserin09.la.coocan.jp/hw.html#FM8EXT
