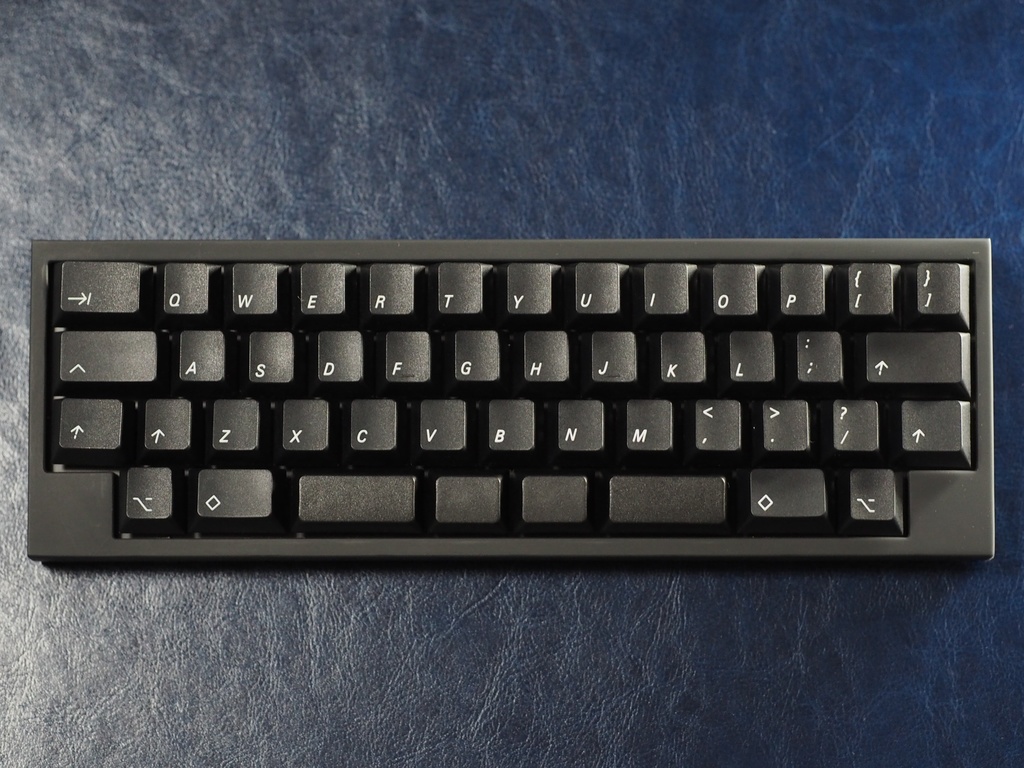

bbl46 40%自作キーボード
- 本体キット rev.2 (濃いグレー)Ships within 7 daysPhysical (direct)20,000 JPY
- 本体キット rev.2 (ブラック)Ships within 7 daysPhysical (direct)20,000 JPY
- 追加 PCB/プレート/ネジ/スペーサー rev.2Ships within 7 daysPhysical (direct)3,000 JPY
- FW書き込み済みマイコン＋コンスルーセットShips within 7 daysPhysical (direct)1,000 JPY
- (終売) はんだ付け済みセット (基板rev.1)Ships within 7 daysOut of StockPhysical (direct)16,000 JPY

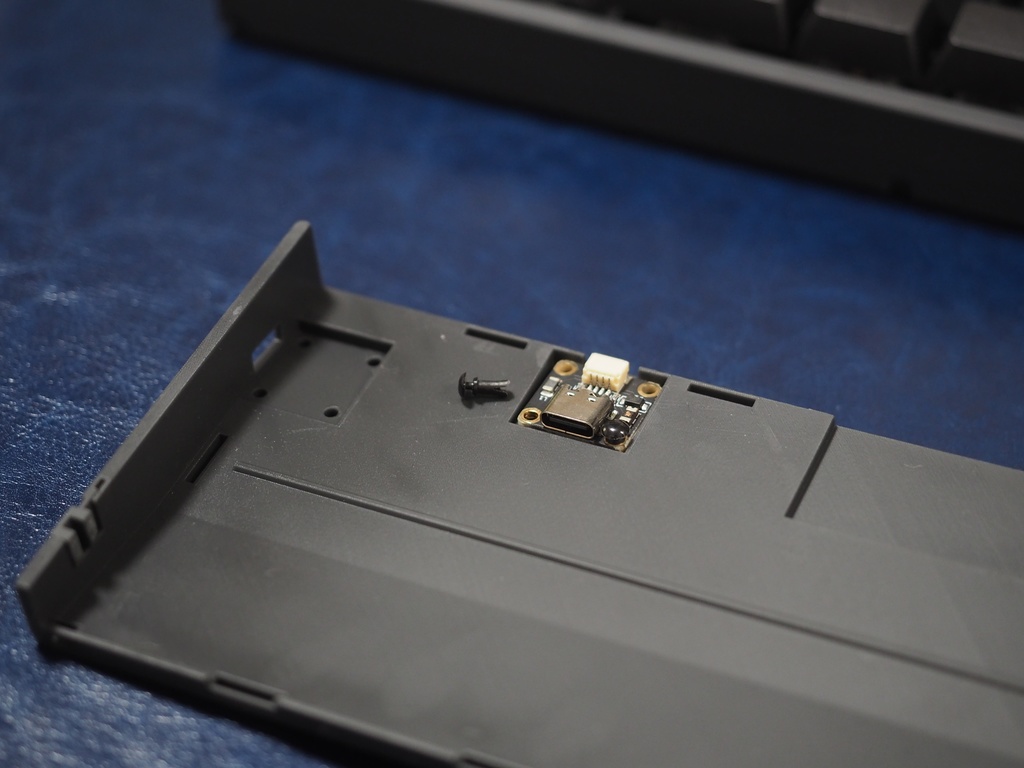

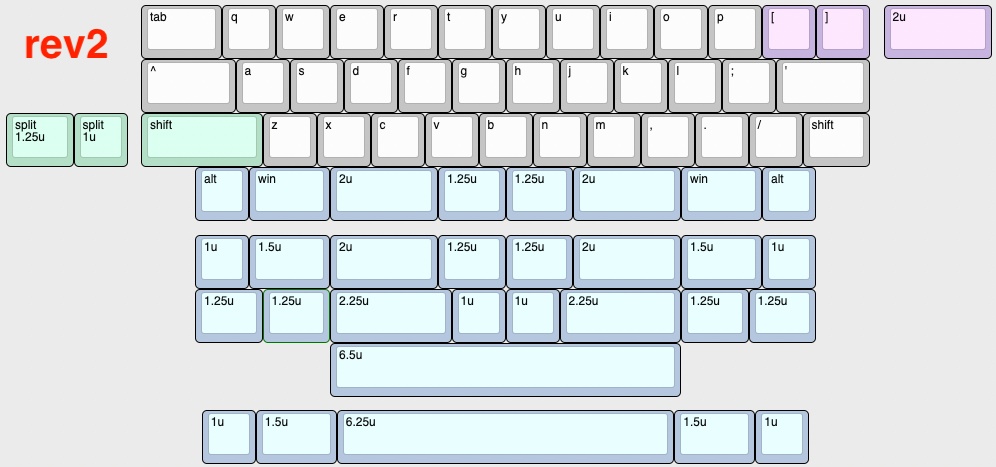

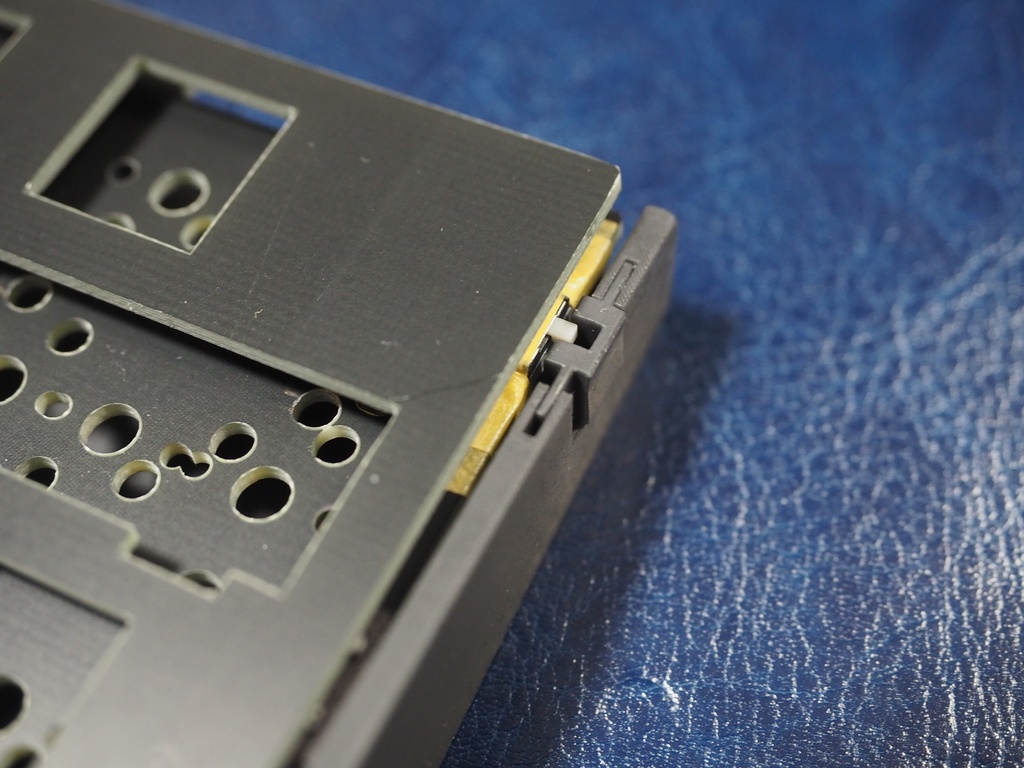

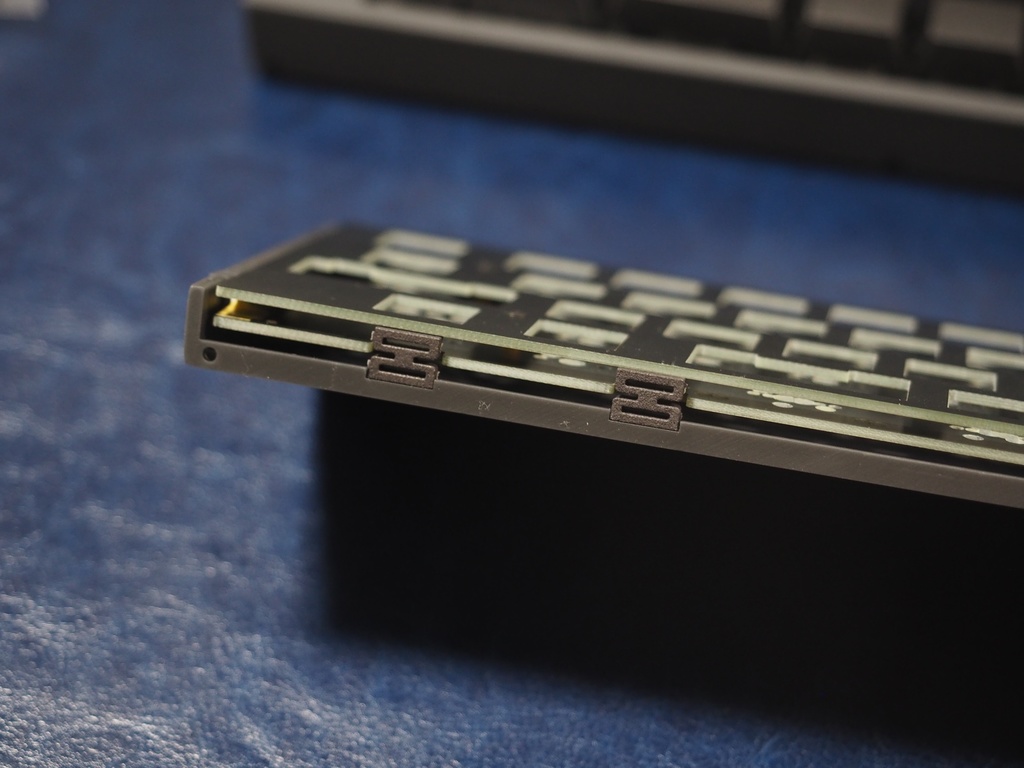

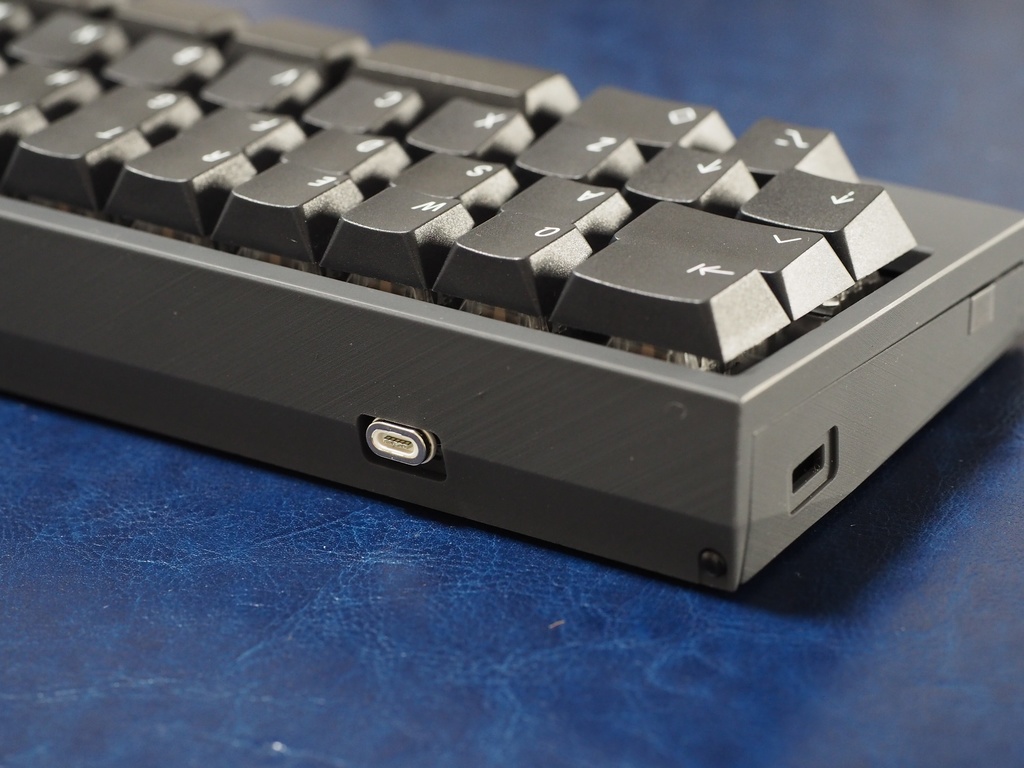

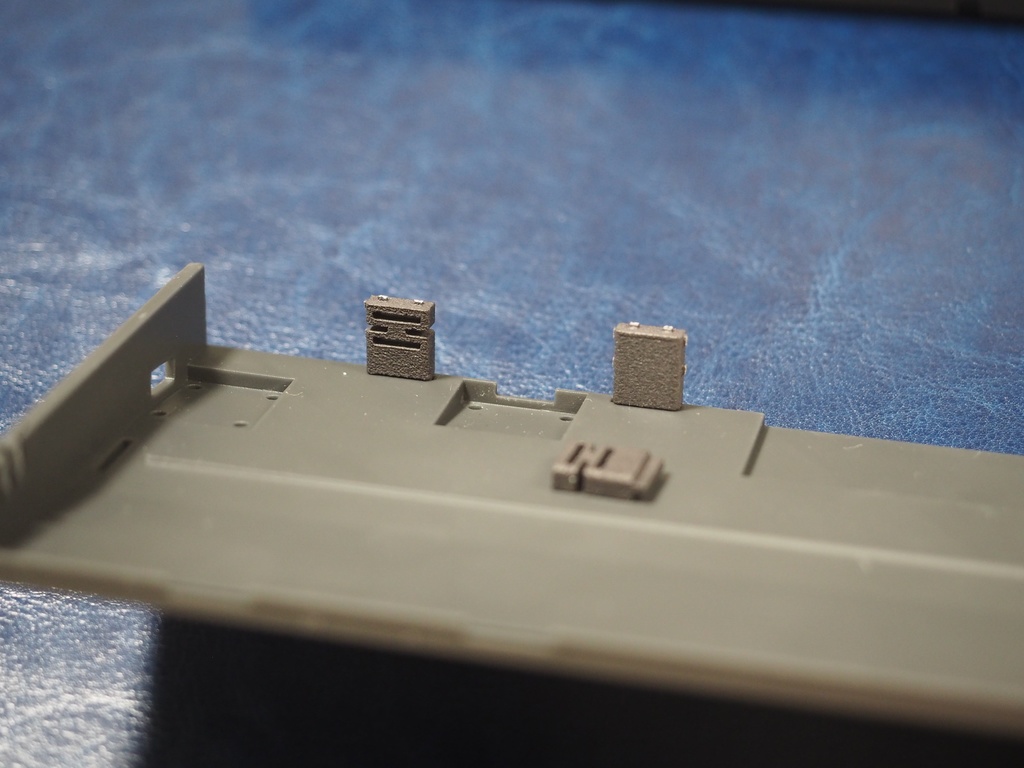

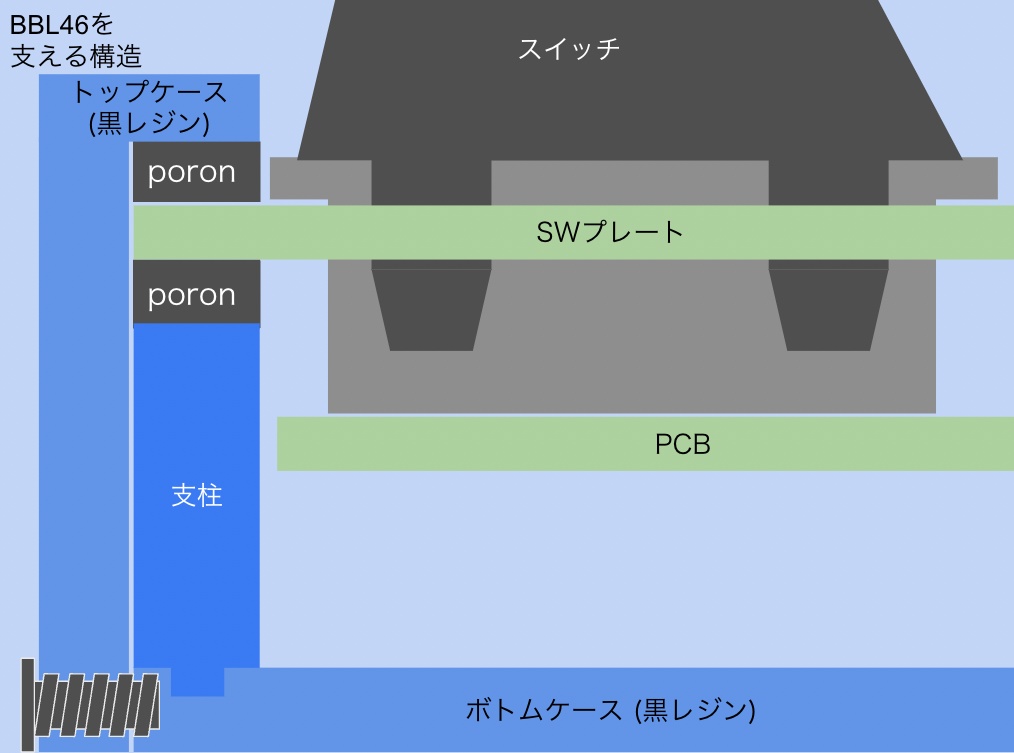

こちらはMX互換スイッチ用の40%/46キーの自作キーボードキットです。 組み立てにはんだ付け作業が必要となります。 本機の特徴は次のとおりです。 ◆上下ケースはブッシュリベットによる固定のためドライバー不要 ◆ドーターボードは背面・左面のどちらにも配置可能で、こちらもブッシュリベットによる固定のためドライバー不要 ◆プレートを交換可能な支柱とポロンシートで挟んで固定 ◆支柱は肉抜きの有無のバリエーションと、支柱の本数の変更で硬さの調節が可能 ◆傾斜は約6.8度 ◆左Shiftはスプリット対応 ◆手前段のキーは多様にレイアウト可能 ◆BMPを利用してBT接続可能 本キットのビルドガイドは以下です。 ★ https://github.com/jpwine/503_kbd_docs/tree/main/bbl46
本体キットについて

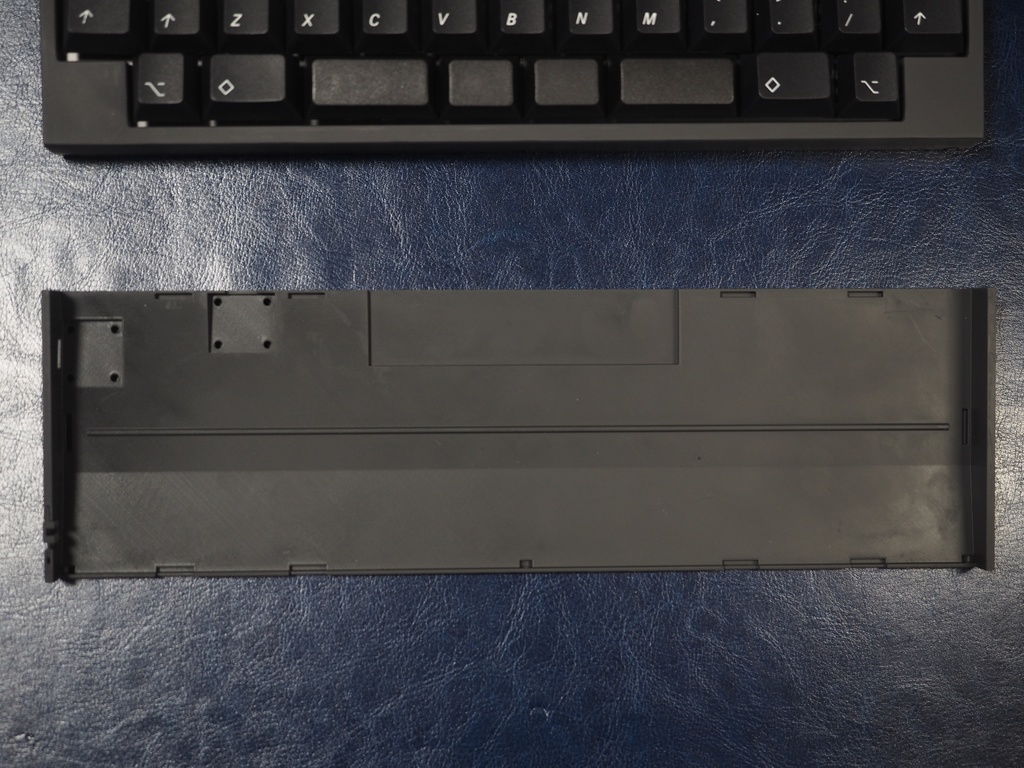

本キットの同梱物は次のとおりです。 ※ rev.2はコンスルー対応です ★筐体部品 ・ケース(上) x1 ・ケース(下) x1 ・スライドスイッチ x1 ・スライドスイッチ穴フィラー x1 ・支柱(短-肉有) x4 ・支柱(短-肉抜) x4 ・支柱(長-肉有) x6 ・支柱(長-肉抜) x6 ・ケース(上)用ポロンシート(2mm) x10 ・支柱用ポロンシート(3mm) x20 ・ケース用プッシュリベット(長) x6 ・ドーターボード用プッシュリベット(短) x4 ・ケース用ゴム足 x4 ・スペーサー (3.5mm) x5 ・低頭精密小ねじ (M2/3mm) x5 ・小ねじ (M2) x5 ★電子部品 ・PCB x1 ・プレート x1 ・MX互換スイッチソケット x46 ・ダイオード (SMDタイプ) x46 ・ドーターボード x1 ・JST SH型 4ピンコネクタ付きジャンパワイヤ x1 ・Micro USB Type-B（2.0）端子 x1 ・USB Type-C端子 x1 ・RST用タクタイルスイッチ x1 本キット以外に必要なパーツは次のとおりです。 ◆ProMicro (x1) ◆コンスルー (x2) ◆MX互換スイッチ (x46) ◆キーキャップ ◆2U スタビライザー (x3) (※Shiftを分割する場合はx2) 本キットの注意事項は次のとおりです。 ◆ケースについて ・製造は3Dプリント、素材がレジンです ・3Dプリントによる変形を防ぐためケース(上)の内側にはサポート跡があります ・変形による破損を防ぐために、プッシュリベットでケース上下を合体させて発送します ◆支柱について ・製造は3Dプリント、素材がナイロンです ・レジンより靭性に優れていますが、通常の打鍵を超えた力には屈することがあります ◆プッシュリベットについて ・ケース6箇所とドーターボード4箇所分のプッシュリベットを同梱しますが、ドーターボードについては2箇所で止めたほうが取り回しがよいです ◆ケース下用スイッチ云々について ・ケース下用スライドスイッチとカバーはどちらかを利用形態に合わせてケース下に取り付けてください
追加PCB/プレート...について
本キットの同梱物は次のとおりです。 ★電子部品 ・PCB x1 ・プレート x1 ・MX互換スイッチソケット x46 ・ダイオード (SMDタイプ) x46 ・13pinピンソケット x2 ※ ・13pinピンヘッダー x2 ※ ・RST用タクタイルスイッチ x1 ※ rev.2では13pinピンソケット/ピンヘッダーは不要となったため含まれません
FW書き込み済みマイコン＋コンスルーセット
ファームウェア書き込み済みのPromicro青基板 x1 + コンスルー 12pin x2です。 本体を購入された方限定です。
はんだ付け済みセット (基板rev.1)
本キットは コンスルー未対応のrev.1 基板※で、自分用に作成し保管していたものです。 ※ほかに6.25U化未対応/BackSpace化未対応 本キットの同梱物は次のとおりです。 筐体部品は 組み立てる必要がありますが、電子部品は promicro 含めてはんだ付け済みで、スイッチやスタビライザーを取り付けてすぐに使用可能です。 ★筐体部品 ・ケース(上) x1 ・ケース(下) x1 ・スライドスイッチ x1 ・スライドスイッチ穴フィラー x1 ・支柱(短-肉有) x4 ・支柱(短-肉抜) x4 ・支柱(長-肉有) x6 ・支柱(長-肉抜) x6 ・ケース(上)用ポロンシート(2mm) x10 ・支柱用ポロンシート(3mm) x20 ・ケース用プッシュリベット(長) x6 ・ドーターボード用プッシュリベット(短) x4 ・ケース用ゴム足 x4 ・スペーサー (3.5mm) x5 (取付済) ・低頭精密小ねじ (M2/3mm) x5 (取付済) ・小ねじ (M2) x5 (取付済) ★電子部品 ・はんだ付け済み基板※ ・ドーターボード x1 ・Micro USB Type-B(2.0)端子―JST SH型 4ピンコネクタ付きジャンパワイヤ x1 ・Promicro x1 (FW書き込み済み) ・MX互換スイッチソケット x1 ※可変レイアウトは split shift / 2U-1.25U-1.25U-2Uで実装しています。shiftを統合する場合はスイッチソケットのはんだ付けが必要です 本キット以外に必要なパーツは次のとおりです。 ◆MX互換スイッチ (x46) ◆キーキャップ ◆2U スタビライザー (x2)
