xiao75keyboard 自作キーボード 基板のみ
- 基板本体Ships within 10 daysShips by Anshin-BOOTH-PackPhysical (direct)1,100 JPY
- (オプションパーツ)バックライト用電源用部品Ships within 10 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)100 JPY
![xiao75keyboard 自作キーボード 基板のみ](https://booth.pximg.net/14e9ccd1-1e9a-4305-91d3-54301b3c2683/i/4316670/61dac048-8917-4018-800d-b09c27df13bb_base_resized.jpg)

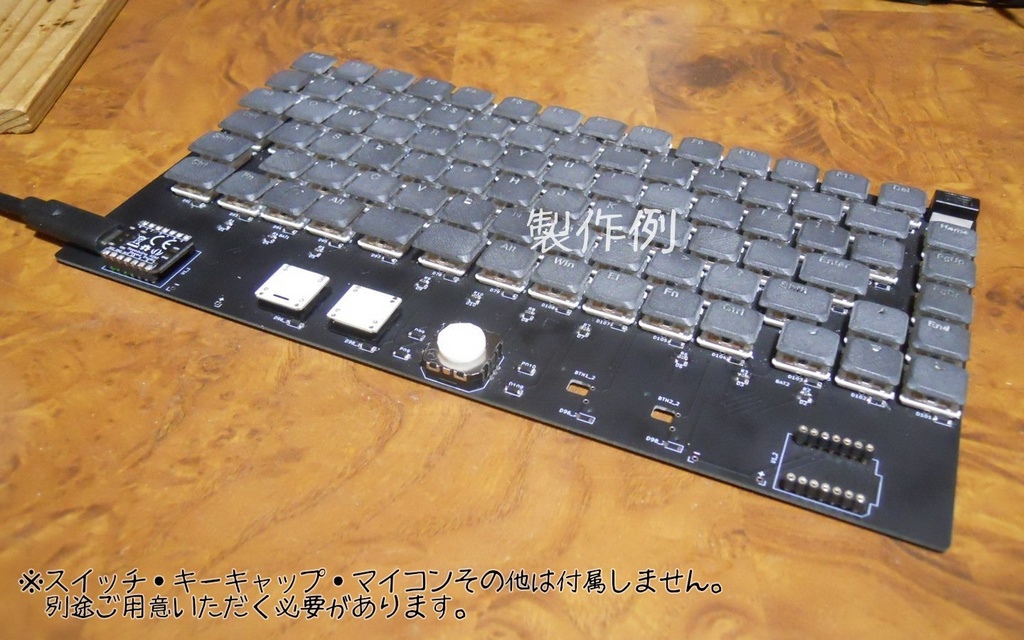

xiao 75% keyboard は、16mm×16mmの狭ピッチ 75%キーボードです。 このキーボードの基板を販売します。 ●xiao 75% keyboardについて xiao 75% keyboard は、下記の特徴を持つ、75%キーボードです。 ・16mm×16mmの狭ピッチ。 ・Kailh PG1232 Mini Choc または Kailh PG1350 Choc (V1) に対応。 ・アナログスティックによるマウス機能搭載、マウスボタンには Kailh X Switch を採用。 ・コントローラーに Seeed XIAO を採用。 ・USBケーブルを出す方向を、右と左を選択可能。 ・キースイッチ用にバックライトを取り付け可能。 ●プロジェクトページ 下記のリポジトリで、必要な部品、組み立て手順、回路やソースコードなどを公開しています。 https://github.com/ktmizugaki/xiao-75-keyboard 日本語ドキュメント: https://github.com/ktmizugaki/xiao-75-keyboard/blob/main/README.ja.md ●商品分類 ○基板本体 キーボード基板の余りを販売します。 ・キーボード基板(245x135x1.2mm)……1枚 ※キーボードとして動作させるためには、別途、キースイッチ、キーキャップ、Seeed XIAO、ダイオード、抵抗、ピンヘッダ、ピンソケットが必要となります。 必要部品の詳細は、プロジェクトページをご確認ください。 ※パッドの処理を、鉛フリーハンダにしています。 ○(オプションパーツ)バックライト用電源用部品 下記の部品について、手持ちに余りがあるので、オプションパーツとして販売します。 ・3.3V電圧レギュレーター……1個 ・表面実装コンデンサ 0.1uF 2012サイズ……2個 ・表面実装コンデンサ 1uF 2012サイズ……1個 ※キーボード基板は含まれません。基板本体と併せてご購入ください。 ※バックライトを有効にするには、別途、LED、抵抗、スイッチが必要となります。
