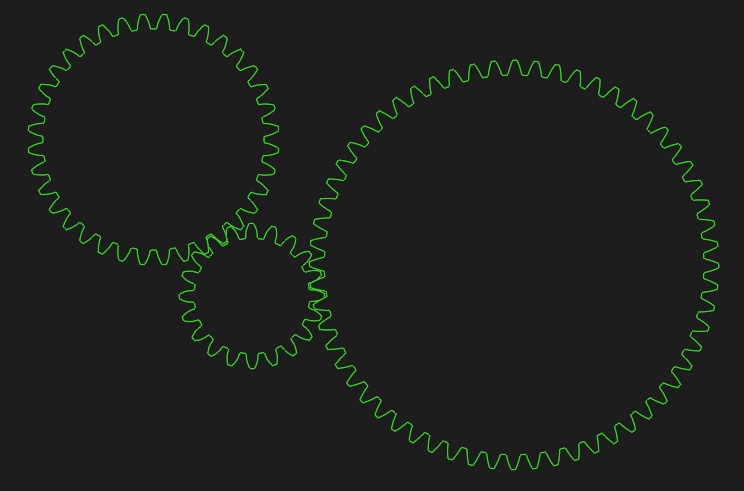

Blender3.3 ジオメトリノードで標準平歯車、内歯車の外形線をCurveジオメトリとして出力するノードと、歯直角歯形はすば歯車の歯面を生成するノードのセットです。 標準平歯車のパラメータは、モジュール、歯数、バックラッシ、ミリメートル：メートルスケール切替、外歯：内歯切替、ピッチ円表示切替。 圧力角は20度、頂げきは0.25モジュールで固定。ただし内部で編集可能。 はすば歯車のパラメータは、捩じり角度、高さ、メッシュ密度、捩じり方向切替、マテリアル指定。 上の平歯車の出力ジオメトリを基準に生成されるため、平歯車のジオメトリノードモディファイアの後ろに、当ジオメトリノードモディファイアを追加してください。 転移とかトコロイド曲線とかいう単語は存じ上げません。 無料版と支援版で内容の違いはありません。 改定 22/11/22 内歯車を追加 22/11/20 はすば歯車を追加 平歯車の回転制御を切り出し、別モディファイアとして追加 内容物のすべての権利を放棄します。 どこでどう使っていただいても構いません。
