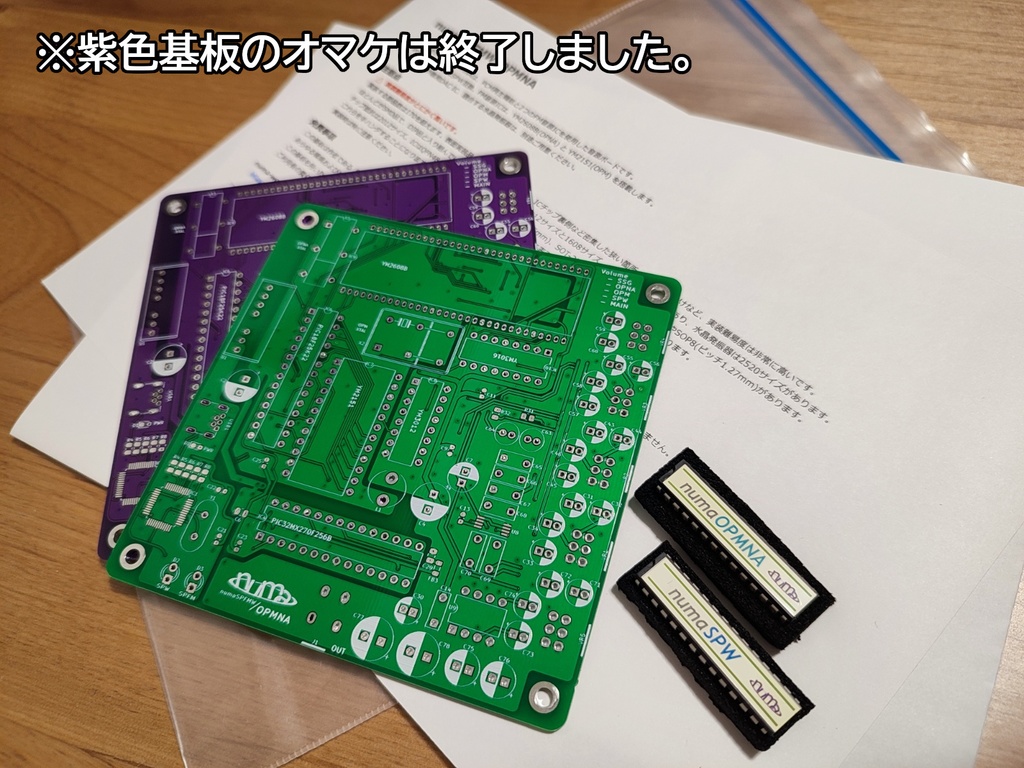

━━━━━━━━━━━━━ ※本品の頒布は終了しました ━━━━━━━━━━━━━ numaSPFMW/OPMNAは、PCM再生機能を有し、2つのFM音源ICを使用する音源ボードです。 詳細については、以下のページを参照ください。 https://numa-works.mashnuma.com/numaspfmw_opmna ■本品について 本品は、基板と専用ICのみです。完成品ではありません。 用意数が少ないため、お一人様1つ限りとさせていただきます。 ――――――――――――――― ※！注意！ 実装難易度が非常に高いです！ 両面に表面実装があり、1608サイズのチップコンデンサ（1.6mm × 0.8mm）や、QFN48 (一片12ピンがピッチ0.5mmで四方に存在するIC)の部品を短絡させずに実装する、といったテクニックが必要です。 小さいだけならまだしも、実装順を間違えると難易度が爆上がりする上、熱に弱いパーツをDIP品と入り組んだ狭い範囲内で実装する必要があるなど、かなりシビアな状況がつきまといます。 ちょっとしたアンプキットをハンダごてを使って組み立てたレベルでは、まず完遂できないレベルで難しいです。 サポートは一切ありません。実装ムリと思ったら、諦めてください。 ――――――――――――――― 本キットには詳細な組み立て手順書などはありません。 基板上のシルク印字とパーツリストの情報だけで実装作業が行える人を対象としています。 はんだごてを使ったことない人、ICの搭載の向き等がわからない人は、購入はお止めください。 製作には、実装に必要なパーツのほか、ラジオペンチやニッパー、はんだごて、フラックスなど、電子工作に必要となる工具が必要です。 実装に必要なパーツについては、以下のページ内にあるパーツリストpdfのリンクから、参照下さい。 numa-works - numaSPFMW_OPMNA https://numa-works.mashnuma.com/numaspfmw_opmna ■おまけ 頒布1回目で紫色の基板をオマケでつけましたが、紫基板はもうなくなりました。 代わりに、以下のパーツをオマケでお付けします。 - パワーインダクタ RTP8010-471-M [1個] - フェライトビーズ BLM21 (2012サイズ) [3個] - 水晶発振子 HC-49/S 6MHz [1個] - チップ積層セラミックコンデンサ 22pF/50V NP0 (1608サイズ) [2個]
