KiCad 7 入門実習テキスト『KiCad Basics for 7.0』(ダウンロード商品)
- Digital1,340 JPY
![KiCad 7 入門実習テキスト『KiCad Basics for 7.0』(ダウンロード商品)](https://booth.pximg.net/1b025319-34f5-4f0c-87fa-a94ea2d3a34d/i/4560998/0bf71d0b-322a-4890-8573-04a9da2784d9_base_resized.jpg)

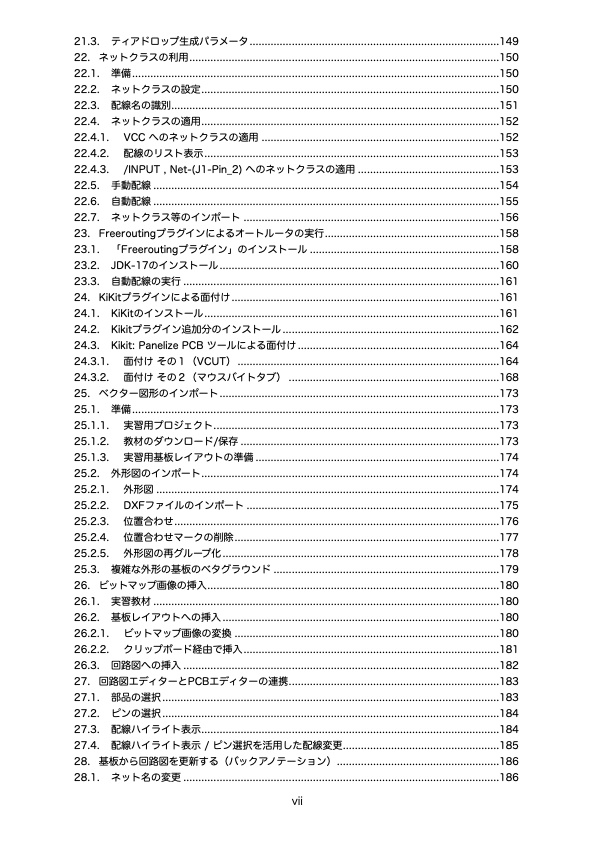

------------------ KiCad Basics for 7.0 ------------------ 本書は KiCad 7.0 に対応した自学自習用の入門実習テキストです。 KiCad最新版「KiCad 8.0」対応の入門実習テキストをお求めの方は https://kosakalab.booth.pm/items/5554691 を ご利用ください。 ★ダウンロード可能ファイル KiCad 7.0.x対応版 ver.105 KiCad_Basics-70x-v105.pdf(書籍本体pdf) KiCad_Basics-70x-v105-double.epub(書籍本体epub見開き) KiCad_Basics-70x-v105.epub(書籍本体epub) ver.104 KiCad_Basics-70x-v104.pdf(書籍本体pdf) KiCad_Basics-70x-v104-double.epub(書籍本体epub見開き) KiCad_Basics-70x-v104.epub(書籍本体epub) ーーーーー 本図書の頒布においてKosaka Lab.出版掛は領収書/納品書等の発行はいたしません。ご了承のうえご購入ください。 ご購入後,「購入履歴」 https://accounts.booth.pm/orders の「注文詳細」から最新版をダウンロードしてください。 本書は電子書籍の随時内容更新できる特長を活かし継続的に内容を充実・改訂させて行きますが,ご購入いただいた方は無償で改訂版をダウンロードすることができます。 ーーーーー ★参考資料 KiCad6向け書籍抜粋サンプル(PDF) https://github.com/kimio-kosaka/KiCad-basics/releases/download/Sample/KiCad_Basics_for.6_sample.pdf ------- 概 要 ------- もっともわかりやすいKiCad 7 用の入門実習テキスト(解説書)です。 本書ではKICad7を用いて 回路図入力〜レイアウト設計〜面付け〜製造データ編成 までの一連の操作について実習します。 8ピンPICマイコンの回路を表面実装部品で構成して25mm✕25mmの基板に搭載し,さらにこれを100mm✕100mmのワークに面付けして基板製造メーカ(FusionPCBを想定)に発注できる基板製造データを編成する内容です。 本書の制作にあたって過去に実施したKiCad入門セミナーの知見を最大限に活かして図版を多用し箇条書き形式で操作解説を簡潔に、かつ、分かりやすく表現することをこころがけるとともに,独習でKiCadの操作をマスターできるように実習教程を工夫をしました。 このテキストに沿って実習していただければ,誰でも基板製造発注ができるようになると自負しています。 章構成 第1部 KiCad入門 1.概要 2.準備 3.プロジェクトの作成 4.回路図エディタ環境設定 5.回路図入力 5.1.図枠の設定 5.2.回路図 5.3.部品呼出 5.4.配置編集操作 5.5.配線 5.6.配線編集 5.7.回路図の仕上げ 5.8.ERC(エレクトリカルルールチェック) 5.9.フットプリント割り当て 6.プリント基板の基礎知識 7.レイアウト設計 7.1.PCBエディタ起動 7.2.設計準備 7.3.作業原点 7.4.基板外形 7.5.取り付け穴 7.6.回路構成部品のインポート 7.7.部品定数非表示 7.8.部品配置 7.9.手動配線演習 7.10.ベタグラウンド 7.11.オートルータ(自動配線) 7.12.ベタグラウンド禁止領域の設定 7.13.ベタグラウンド貫通ビアの配置 7.14.配線とビアのクリーンアップ 7.15.DRC(デザインルールチェック) 7.16.基板に名前などを書く 7.17.3D表示 7.18.アーカイブの保存 8.製造データ出力 9.基板発注 10.面付けとVカット ----- 第2部 ライブラリ操作 11.自分用ライブラリの作成と利用 12.Webからダウンロードした部品をライブラリに登録する 13.シンボル,フットプリントの作成 14.他のマシンへの自分用ライブラリの組み込み ----- 第3部 KiCad応用 15.階層回路図 16.回路図エディターの小ワザ 17.バス配線 18.寸法線の挿入 19.PCBエディターの小ワザ 20.曲線配線 21.ティアドロップ 22.ネットクラスの利用 23.Freeroutingプラグイン 24.KiKitプラグインによる面付け 25.ベクター画像のインポート 26.ビットマップ画像の挿入 27.回路図エディターとPCBエディターの連携 28.基板から回路図を更新する(バックアノテーション) 29.フットプリントの識別選択 30.テンプレートの利用 ----- 第4部 Tips(KiCad利用のコツ) Tips101.KiCadの動作設定をデフォルトに戻す Tips102.右ツールバーのアイコンの一部が表示されないとき Tips103.プロジェクトの複製 Tips104.DNP表示 Tips105.KiCad 7.0.2以降のERCエラー対策 Tips106.ライブラリのピン留め Tips107.テキスト・マークアップ Tips108.ショートカットキーのカスタマイズ Tips109.ド・モルガン変換 Tips110.塗りつぶしゾーンの入れ子 Tips201.Windows10配下KiCad7.0の不具合対策 Tips202.Library Loader Tips301.mac版Freerouting Tips302.mac版の不具合対策 Tips303.mac板KiKitプラグインのインストール Tips401.Webサイト/資料 本文やTipsは電子書籍の随時内容更新できる特長を活かし継続的に充実させて行きます。本書は進化し続けるKiCad解説本です。 改訂情報はBOOTH同報メッセージとTwitterにて発信元 @kimio_kosaka で広報します。 本書を購入いただいた方は将来にわたり無償で改訂版をダウンロードすることができます。 ただし,KiCad のメジャーバージョンアップ(次期 ver.8)に対しては改訂で対応せず新たな書籍発刊となり購入費用が発生しますのでご了承ください。 --------------------- 書籍情報 著者:小坂貴美男(@kimio_kosaka) ----- KiCad Basics for 7.0 提供フォーマット: PDF,epub 文字数:約87,500字 A4:約230ページ 推奨閲覧環境:7インチ以上のタブレット端末, 16:9ディスプレイのパソコン(2ページ見開き表示推奨) --------------------- 来歴等 2024.03.24 Ver.1.0.5 記述追加 TIps.110 2024.03.21 Ver.1.0.4 記述追加 TIps.106,107,108,109 2024.03.31 Ver.1.0.3 誤記訂正 2023.04.16 Ver.1.0.2 記述追加 TIps.105 2023.04.16 Ver.1.0.1 記述追加 19.2〜19.7 2023.03.21 Ver.1.0.0 完成版 2023.03.01 ver.0.99a 誤字訂正 2023.02.19 ver.0.99 暫定版 --------------------- 本書がKiCad7を学ぶ方の一助となれば幸いです。
