dumbbell63(基板のみ)
- Ships within 4 daysOut of StockPhysical (direct)1,200 JPY

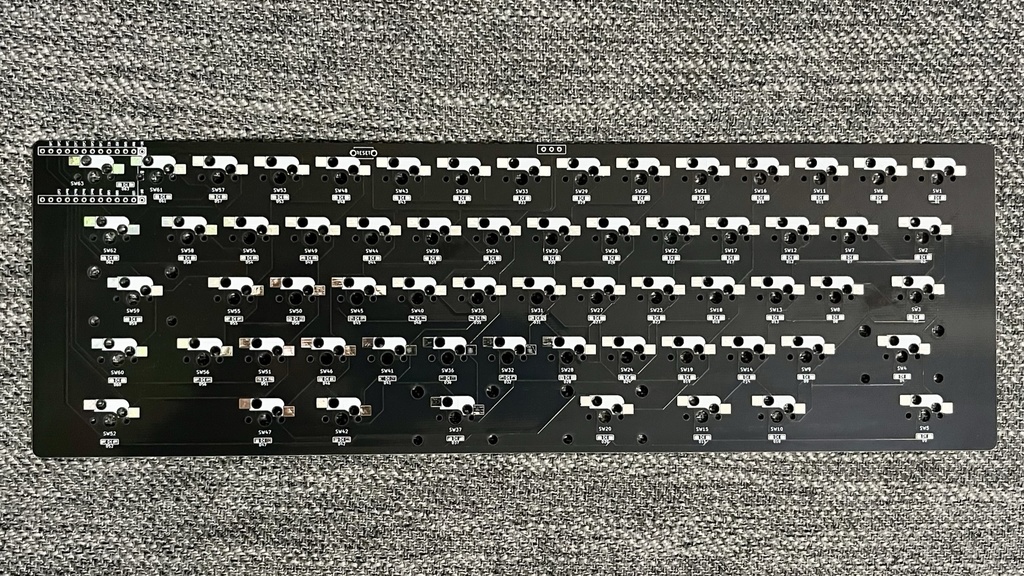

サリチル酸様設計のGL516ケース対応の60%キーボードです。 ・60% US ANSI配列ベース ・最下段がWKL風 1.5 / 1(blocker) / 1.5 / 1 / 2.25 /2.75 / 1 / 1.5 / 1(blocker) /1.5） ・split space bar ・spilt back space ・右シフトの左側に1Uを配置（JIS配列風） 商品画像の3枚目が作例となります。
◆GL516について
GL516については下記を参照して下さい。 自作キーボード用65%ケース『GL516』を設計した話をするよ！ - 自作キーボード温泉街の歩き方 https://salicylic-acid3.hatenablog.com/entry/gl516-introduction
◆ビルドガイドについて
組み立ては下記の汎用ビルドガイドを参照してください。 https://zenn.dev/salicylic_acid3/books/gl516_build_guide
◆ファームウェアについて
下記を参照してください。 https://github.com/gagagagafe/dumbbell63 （qmk 0.18.17で作成） dumbbell63_via_keymap.json ※hexファイルは下記のいずれかをご利用ください。 gl516_dumbbell63_default.hex gl516_dumbbell63_via.hex（VIA／REMAP対応） dumbbell63はREMAPにマージされておりますので、ぜひご利用下さい。
◆組み立てに必要なパーツについて
組み立てには別途以下の部品が必要です。 ・GL516ケース ・スイッチプレート／デコレーションプレート ・ProMicro（1個） ・ピンヘッダ（12ピン）（2個） ・ピンソケット（13ピン）（2個） ・ダイオード（63個） ・スイッチソケット（63個） ・リセットスイッチ（1個） ・スタビライザー（2U）（4セット） ・MX互換キースイッチ（63個） ・MX互換キーキャップ（63個） ・パネルマウントケーブル（1個） ※製作者にて動作確認の取れているパーツは下記のとおりです。 ・ProMicro https://shop.yushakobo.jp/products/pro-micro?variant=42225070801127 ・ダイオード https://shop.yushakobo.jp/products/a0800di-02-100?variant=37665574420641 ・switchソケット https://shop.yushakobo.jp/products/a01ps?variant=37665172521121 ・パネルマウントケーブル（Micro-BtoB） https://shop.yushakobo.jp/products/3764
◆その他注意点
※基板のみの頒布となります。 スイッチプレート、デコレーションプレートは下記にaiファイル形式で用意しておりますので、購入者様にてご用意ください。 https://github.com/gagagagafe/dumbbell63 ※スイッチプレートについては非常にたわみやすいことから2mmアクリルが非推奨となっております。 2mmアクリル素材を使用される場合は厚さ3mmのポロンシートやシリコンシートを基板とスイッチプレートの間に挟むことを推奨いたします。 ※発送はクリックポストとなります。
