【終売】Mini Line Mixer MLM0802 PCB/Plate
- Ships within 7 daysOut of StockPhysical (direct)700 JPY

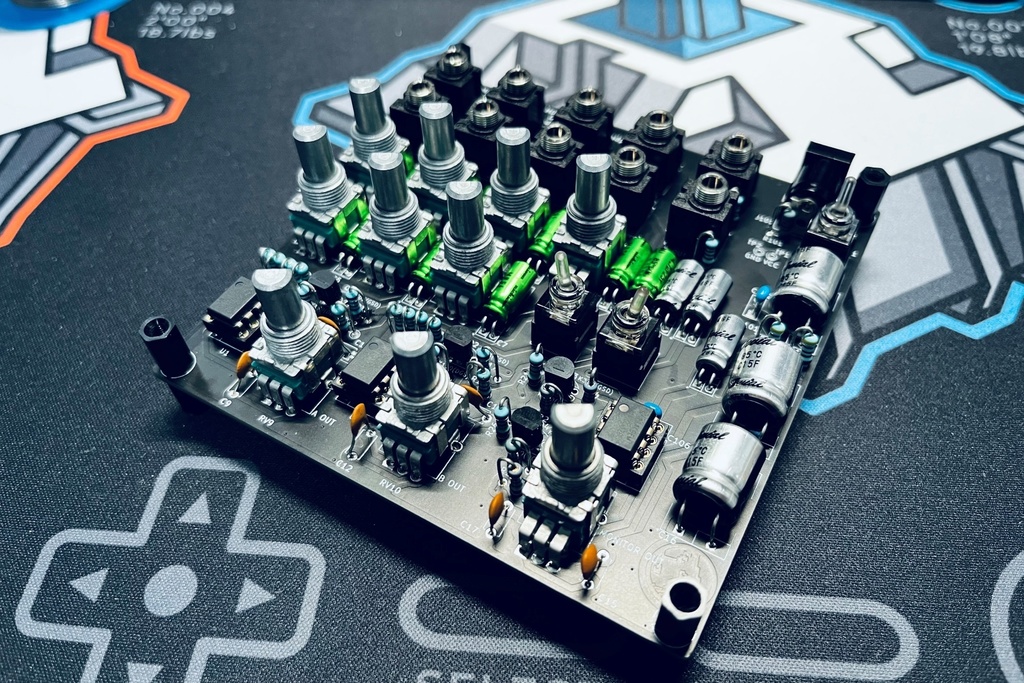

注意： ①この商品はハンダ付けと組み立てが必要なキットです ②組み立て済みの写真は作成例です ③以下の説明をよく読んでご購入ください ④試作品のため一部パーツの改造が必要な個所、見た目がちょっとアレなところがあります
Mini Line Mixer MLM0802について

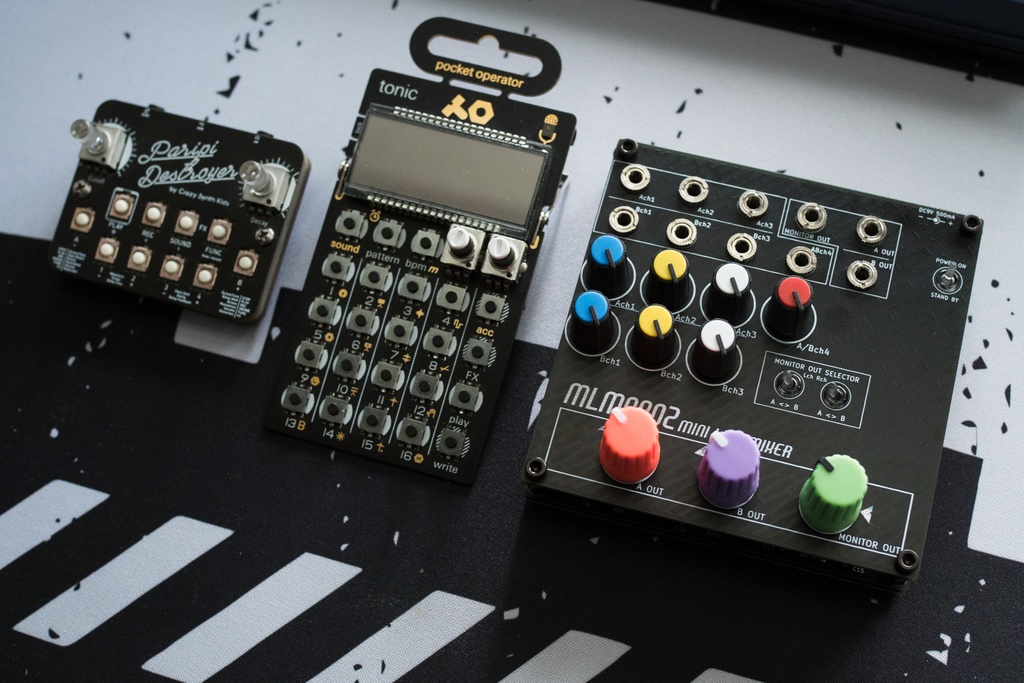

小型なオーディオミキサーが欲しい！と思って製作したものです。 100mm角サイズにモノラル入力3ch×2、ステレオ入力1ch、出力モノラル1ch×2+ ステレオ1chを装備しています。 パンポットはありませんが、ステレオ4チャンネルのミキサーとしても使用できます。 試作基板が余ったのと難易度がちょい高めのためおすそ分け価格にしています。
内容物
基板 x 1 トッププレート x 2
必要な部品、組み立てかた
https://github.com/marksard/mini_line_mixer_mlm0802 上記のパーツリストにある部品を別途購入ください。 国内で入手可能なパーツに限定しているので、千石電子、共立、秋月あたりで購入可能です。 基板上にシルク印刷したのパーツ番号の位置に、購入したパーツを指定どおりにはんだ付けしてください。わかりにくい場所は3Dイメージと回路図を追うなどしてください。 トッププレートは2枚付属していますがお好きなほうをご使用ください。
改造点など

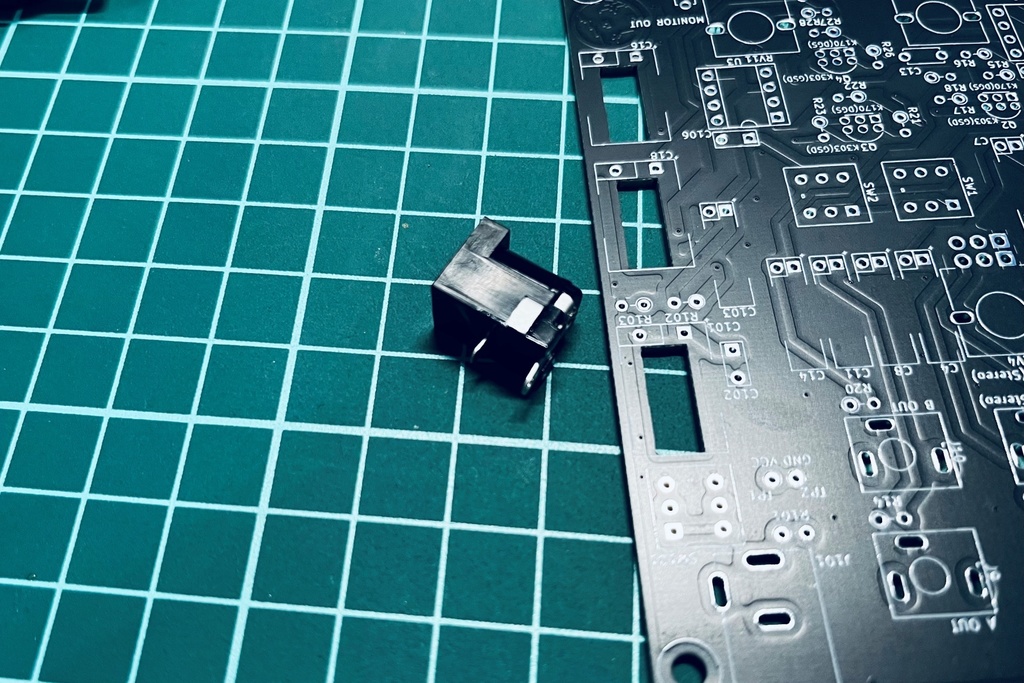

DCジャックのフットプリントミスにより写真のように動作に支障をきたさないパーツの足をカットして取り付ける必要があります。 またトッププレートのシルクでDC 9V 500mAと書いていますが、実際は9V 100mA程度のアダプタで十分動作します。
ほか
ブログ https://marksard.github.io/2023/02/23/make-line-mixer/
