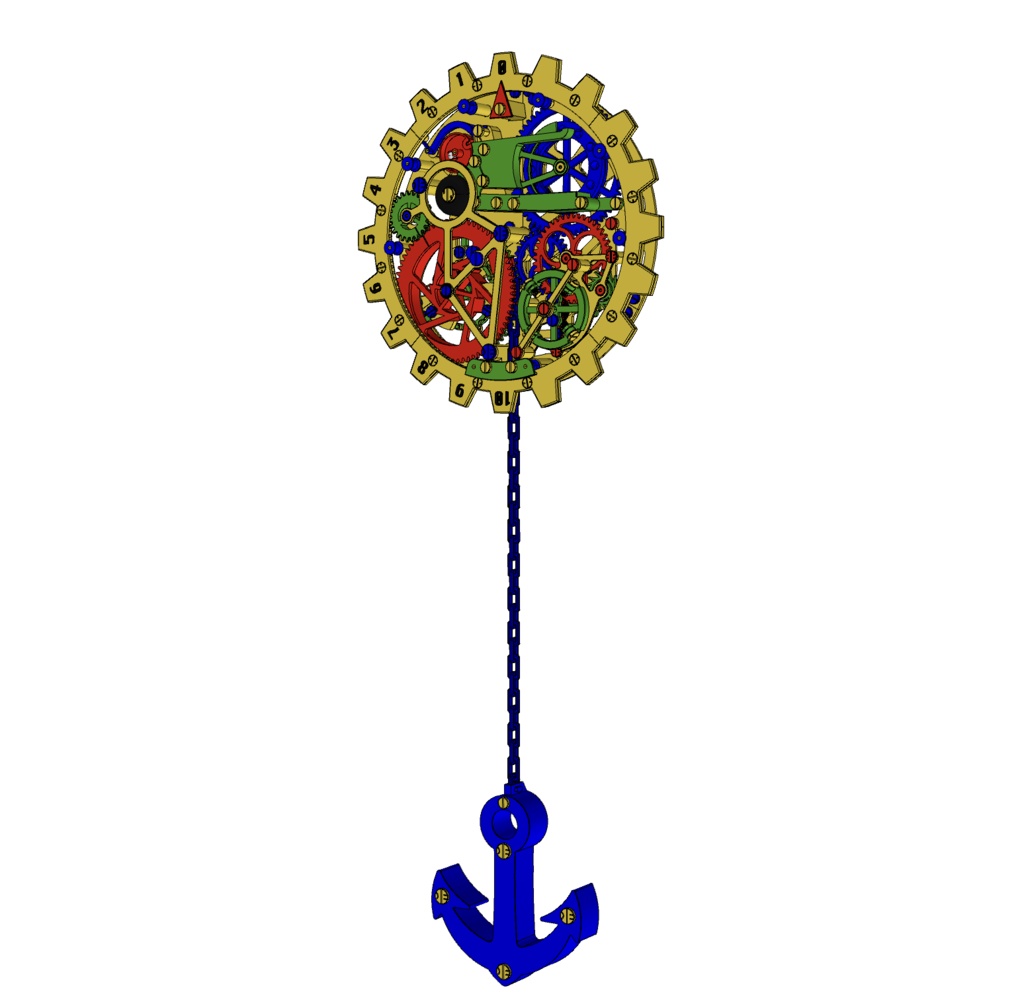

■概要 掛けタイマーのSTLデータです。 壁に掛けて使用するタイマーで、1〜10分の間で1分単位で時間を計測することができます。 動かし方は外側の大きな歯車を回すだけです。 計測終了時には鐘が鳴ります。鐘の数は計測時間に応じて変化します。 動作については本ページ下部の動画をご覧ください。 本データを3Dプリンターにて出力し、組み立ててください。 ベアリング不要で入手しやすい部品構成になっています。 ■閲覧用3Dモデル https://a360.co/3PVubsM ■必要な工具 ・カッター ・ドリル(Φ1.8mm, Φ2.0mm) ・ニッパー ・ペンチ ・やすり(320程度) ・瞬間接着剤 ・シリコーンスプレー(潤滑剤) ■必要な部品 ・真鍮釘 Φ1.8×32mm・・・18本 ・8mm金属球・・・18個 ・壁掛けフック・・・2セット ・自転車用ベル・・・1個 ・砂(錘用)・・・400g程度 詳細は組み立て説明書をご覧ください。 ■本体サイズ(設置時) 幅35cm, 奥行6cm, 高さ92cm ■部品の最大サイズ お使いの3Dプリンターの印刷範囲が以下の数値を超えていれば印刷可能です。 X 190mm Y 194.3mm Z 42.7mm ■フィラメントの必要量(印刷条件は組み立て説明書に記載) 839g (赤83g, 青223g, 黄444g, 緑89g) ■組み立て説明書 http://karakurist.jp/wp/kit-AssemblyInstructions/MechanicalWallTimer.pdf ■データ内容物 掛けタイマー【STLデータ】 ├Readme.txt ├STLデータ └掛けタイマー_組み立て説明書.pdf ■3Dプリント品(組み立てキット)に入っているもの ・本商品の3Dプリント品 ・本商品の3Dプリント用STLデータ(購入時にダウンロードできます) ・ネジや釘などの本商品に必要なもの(工具を除く) ※組み立て説明書はデータに入っています。 ■その他 ・データの再販・再配布はできません。 ・Windowsの標準機能でzipファイルを解凍すると文字化けすることがあります。その場合は7-zipなどの解凍ソフトをご利用ください。
