DJ MAIN映像分配器 [LAY-001-01]
Physical (worldwide shipping)
- キット販売(v1.1.0)Ships within 2 daysShips by Anshin-BOOTH-PackPhysical (direct)1,000 JPY
- キット販売(v1.0.0)Ships within 2 daysShips by Anshin-BOOTH-PackPhysical (direct)1,000 JPY
- 中継ケーブルShips within 2 daysShips by Anshin-BOOTH-PackPhysical (direct)300 JPY
Physical (ship to Japan)
- キット販売(v1.1.0)Ships within 2 daysShips by Anshin-BOOTH-PackPhysical (direct)1,000 JPY
- 完成品(v1.1.0)Ships within 2 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)1,500 JPY
- キット販売(v1.0.0)Ships within 2 daysShips by Anshin-BOOTH-PackPhysical (direct)1,000 JPY
- 完成品(v1.0.0)Ships within 2 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)1,500 JPY
- 中継ケーブルShips within 2 daysShips by Anshin-BOOTH-PackPhysical (direct)300 JPY
- 基板のみShips within 2 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)500 JPY

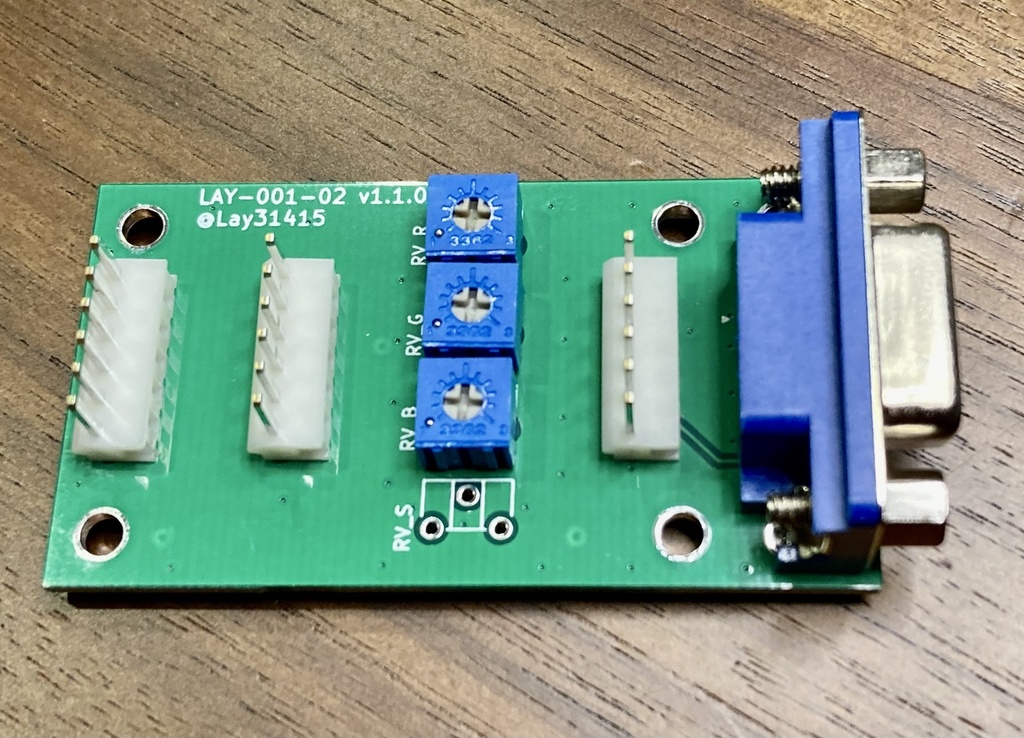

![DJ MAIN映像分配器 [LAY-001-01]](https://booth.pximg.net/78ac9965-30e7-44c0-bd14-8464e5f09339/i/5029798/5a8d8bfd-74e7-4e71-b215-df175a47374b_base_resized.jpg)
DJ MAINの映像信号を2分配する基板です。 単純に配線を2分配しているだけなので特殊な信号処理はしていません。 出力先としてNHコネクタによるバラ線と、VGAが利用できます。 GBSやOSSCなどのアップスキャンコンバーターへ接続し、液晶モニターや録画機への接続に利用できます。 また、分配せずRGB信号線→VGA変換としても利用できます。 可変抵抗によりRGBの各信号のレベル調整が可能です。 同期信号のレベル調整はオプションとしています。通常はジャンパで直結です。
基板バリエーション
バージョン違いがあります。機能は同じです。 ■v1.1.0 基板サイズが少し小さくなりました。 約33mm x 60mm VGAコネクタを、3列の間隔が2mmピッチのものに変更しています。 多分適合するコネクタ ・マルツ DJ-VGA14.5 (未確認) ・AliExpressでよく見かけるやつ(確認済) ■v1.0.0 v1.1.0に比べると基板サイズが少し大きいです。 約47mm x 67mm VGAコネクタは、3列の間隔が2.54mmピッチのもの。 恐らく適合するコネクタ ・千石電商 3313-15F (確認済) ・aitendo HDR13-15F (未確認) ・マルツ C0562-15FACASBR (未確認)
販売バリエーション
■キット販売 部品実装前の基板+パーツでの発送です。 ※中継ケーブルは別売りです。必要な場合はバリエーションから別途購入してください。 ■完成品 ハンダ付け実装済みです。 ※中継ケーブルは別売りです。必要な場合はバリエーションから別途購入してください。 ※組立を行いますので発送まで少しお時間を頂きます。 ■中継ケーブル 基板から本基板に映像を中継するための、両端がNH6ピンのケーブルです。 完成品・キットには付属しません。 自作できる場合は不要です。 長さは標準で30cm程度で作成していますが、ご連絡いただければ変更も可能です。 ■基板のみ コネクタや抵抗器なしの基板単体販売です。 自前のパーツで作りたい方向け。 通常在庫していません。 ご入り用の場合は事前にバージョンと枚数をご連絡ください。 都度、キット分から在庫数を移動させます。
