♡MAKER on BOOTHDIY kit 01 - Keyboard XIAO RP2040
Physical (worldwide shipping)
- 基本パーツ＋アクリルパネルShips within 5 daysShips by Anshin-BOOTH-PackPhysical (direct)5,400 JPY
Physical (ship to Japan)
- 基本パーツ（販売終了）Ships within 5 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)5,600 JPY
- 基本パーツ＋アクリルパネルShips within 5 daysShips by Anshin-BOOTH-PackPhysical (direct)5,400 JPY
Arduino対応のワンボードマイコンSeeed XIAOシリーズと組み合わせて、作って楽しく学べる光るDIYキーボードキット！ワンボードマイコンを使ったキーボードの作り方を学習するためのキットだよ。 ※2023年12月24日：アクリルパネルありを標準に変更。値下げ！！ ※2023年10月30日：アクリルパネル追加！！ 組み立てに必要な部品（マイコン除く）がセットになっているから、部品選定が不要で、すぐに組み立てができるよ。また、キットに使用している部品は初心者でも比較的はんだ付けの容易な部品を選定しているよ。 組み立て方法はこちらを参照してね！ https://zenn.dev/nananauno/articles/96ef7658e16da8 学習用のコンテンツは順次公開していくよ： オリジナルDIYキーボードキットでUSBキーボードを作るためのヒント → USBキーボードの超基本構成について説明しているよ https://zenn.dev/nananauno/articles/11bb11308e07e2 オリジナルDIYキーボードキットでUSBキーボードを作るためのヒント２ → ロータリーエンコーダの使い方について説明しているよ https://zenn.dev/nananauno/articles/3b2ad05e3b40c7 QMK firmwareを書き込みたい場合はこちらを参考にしてね。 https://zenn.dev/nananauno/articles/99a896a5c6baa8 ※キットの組み立てにははんだ付け作業が伴うよ。はんだごて、取り付けに必要な機材は用意してね。 ※キットにマイコンは付属していないよ。Seeed XIAOシリーズを別途購入してね！ 2023年10月時点の動作確認済みXIAOシリーズ： Seeed XIAO RP2040 XIAO RP2040はスイッチサイエンスさんなどから購入可能だよ。 Seeed Studio XIAO RP2040 https://ssci.to/7634
特徴

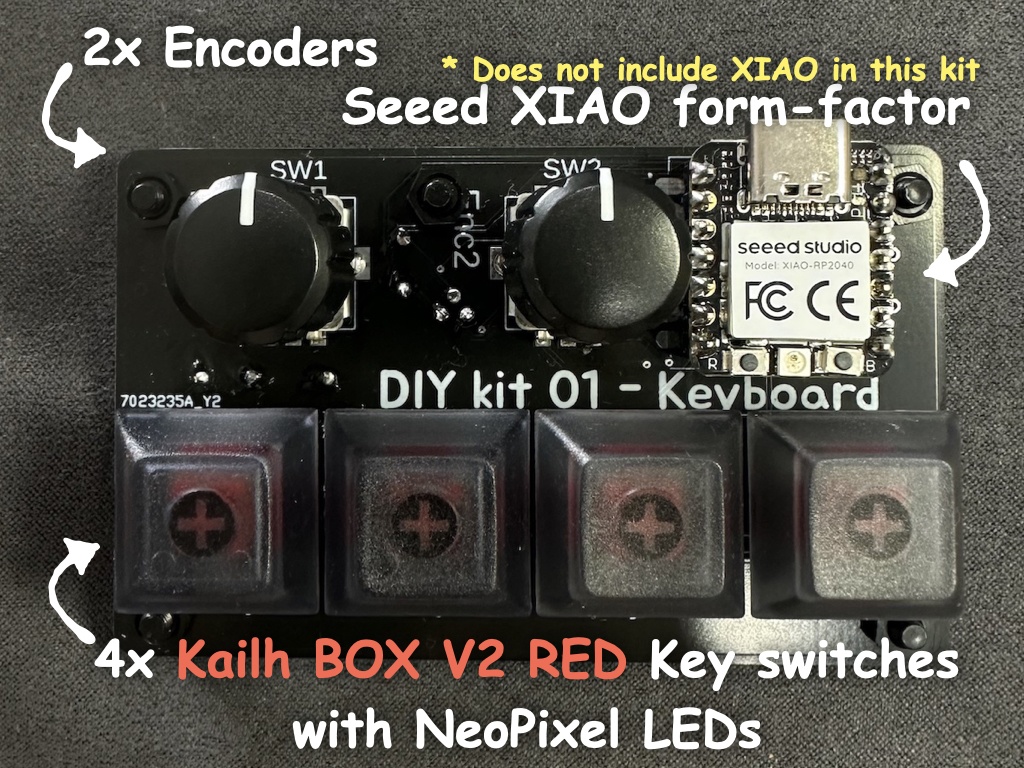

４つのメカニカルキースイッチ、４つのNeoPixel、２つのロータリーエンコーダを搭載したキーボード（マクロパッド）だよ。 メカニカルキースイッチ ー CherryMX互換のKailh BOX V2 REDを採用していて、キースイッチの機構寿命は80,000,000サイクル！とっても長持ち！1日1000回打鍵しても219年は使えるよ。 NeoPixel ー マイコン内蔵のRGB LEDを搭載しているから、色んな色で自由に光らせることができるよ。 キーボードという実用的なモノだから、学習が終わっても自分専用のキーボードとしてずっと使えるよ。自分の好きなようにプログラムを作成して、オリジナルのキーボードを作ってみてね！ ※NeoPixelはAdafruitさんの商標だよ
キーボードの仕様
・ CherryMX互換キースイッチ×４ ・ NeoPixel (RGB LED)×４ ・ EC12互換のロータリーエンコーダ×２ （基板はプッシュスイッチ対応可） ・ USB接続 ロータリーエンコーダをプッシュスイッチ付きにしたい場合は、別途プッシュスイッチ付きのEC12互換エンコーダを用意してね。
学べること
Arduinoに対応したSeeed XIAOシリーズを使用したUSBキーボード作成方法を学習できるよ！キーボードの主要な周辺機能であるキースイッチとロータリーエンコーダの扱い方や、ゲーミングキーボードでも良く使われているNeoPixel LEDの制御方法について学習することができるよ。 開発環境： Arduino IDE
キット内容

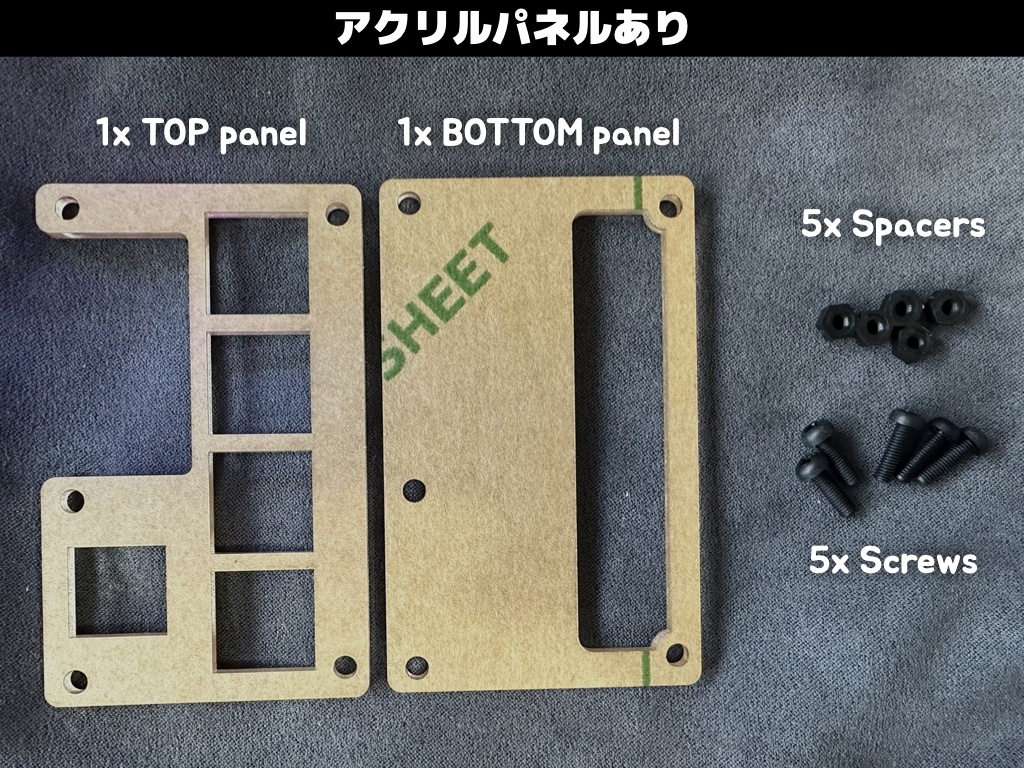

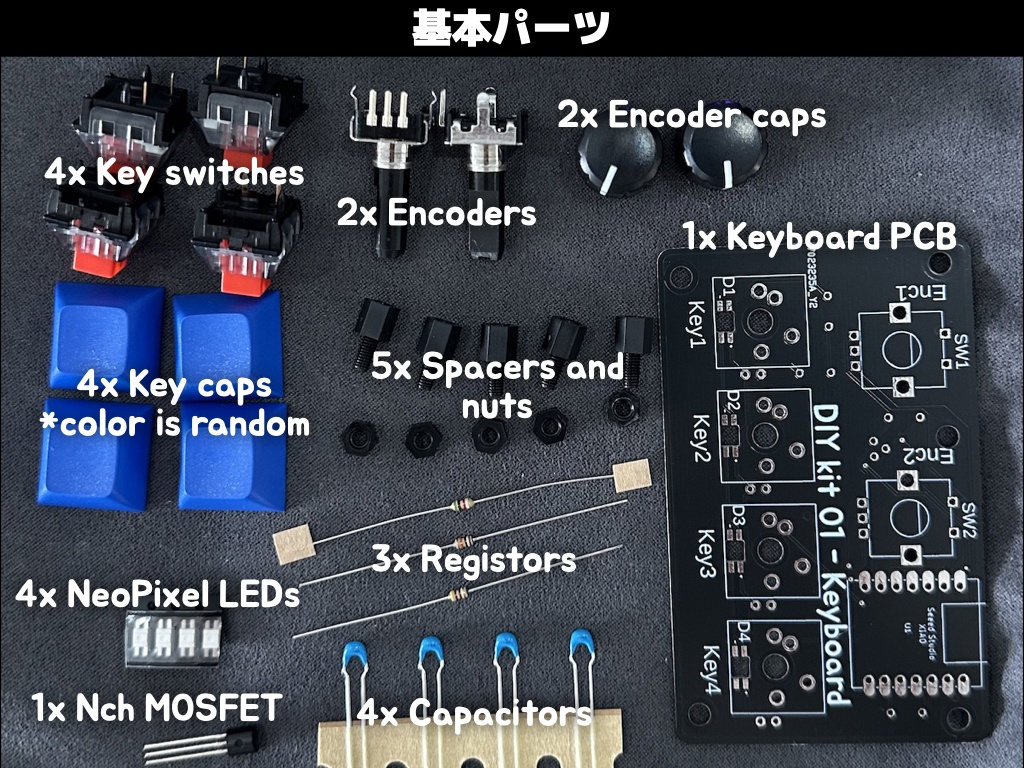

基本パーツ： ・ キーボード基板×1 ・ Kailh BOX v2 RED メカニカルキースイッチ×4 ・ キーキャップ×4 ・ ロータリーエンコーダ×2 ・ ロータリーエンコーダーキャップ×2 ・ NeoPixel (SK6812MINI-E) ×4 ・ 10kΩ抵抗×1 ・ 5.1kΩ抵抗×1 ・ 470Ω抵抗×1 ・ 0.1μF積層セラミックコンデンサ×4 ・ NchMOSFET×1 ・ スペーサー＆ナット×5 アクリルパネルあり： 基本パーツに加えて以下が付属するよ。 ・ アクリルパネル上側×1 ・ アクリルパネル下側×1 ・ スペーサー＆ネジ×5 ※何度も言うけど、マイコンは付属していないよ。Seeed XIAO RP2040、ピンヘッダ、ピンソケットを必要に応じて別途用意してね。
購入前の疑問を解決するよ
Q. 他のCherryMX互換スイッチは使える？ A. 可能だけど、Kailhさんのスイッチを使ってね。CherryMXさんのスイッチは基板上のNeoPixelと干渉するから取り付けできないよ。 Q. キーキャップは交換できる？ A. 可能だよ。キットに付属のキーキャップはDSA 1Uという種類だよ。 Q. Seeed XIAOの取り付け方法は？ A. XIAOのエッジ端子を使ってそのまま表面実装するか、ピンヘッダとピンソケット使ってXIAOを基板に取り付ける方法があるよ。XIAOを使い回したいなら、ピンソケットを使ってね。 Q. QMK firmwareは使える？ A. 使えるよ。こちらを参考にしてね。 https://zenn.dev/nananauno/articles/99a896a5c6baa8 他にも疑問があったら、BOOTHのメッセージかXで気軽に質問してね。
