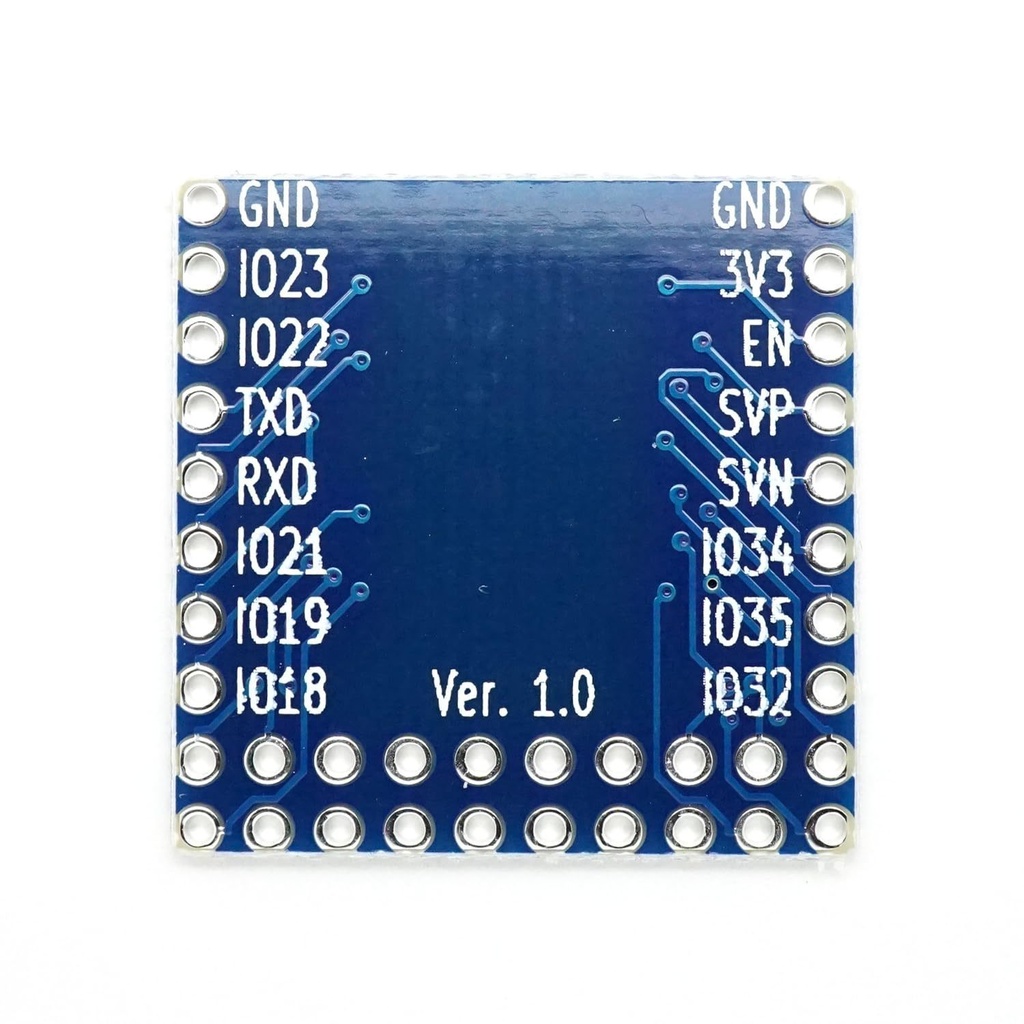

”ESP-WROOM-32 ピッチ変換基板 コンパクト”は最も小さいピッチ変換基板です。
特徴

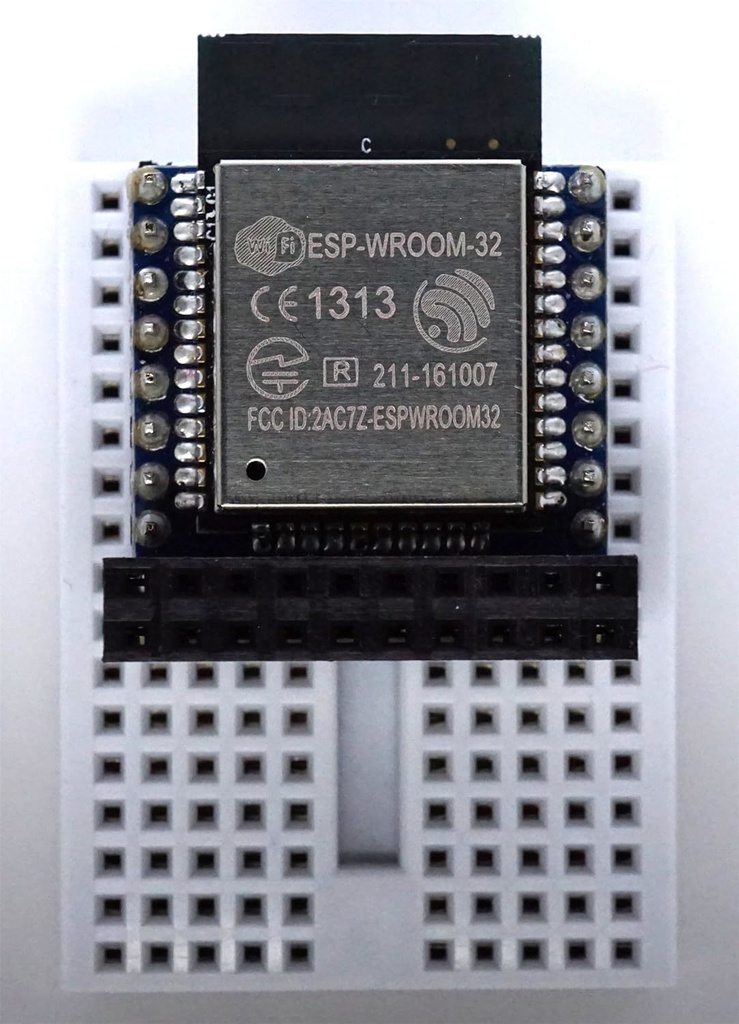

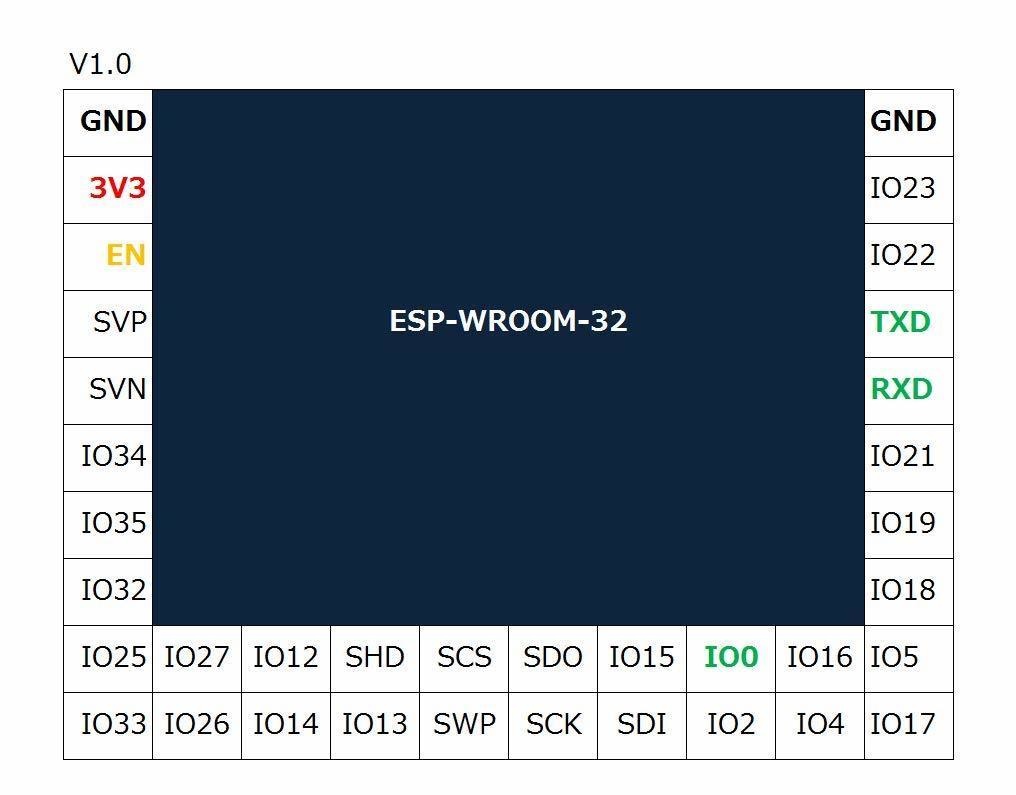

・10 x 10 ピンサイズに収めました。小さなブレッドボードでも、左右1列を利用出来ます。 ブレッドボードを複数枚用意しなくても、素早く開発に着手出来ます。 ・開発ボードで動作確認後、プロトタイプを小型化出来ます。 10 x 10ピンのユニバーサル基板に搭載すれば、100ピンに部品をマウント出来ます。ESP-WROOM-32 に36ピン、電源に20ピン程度利用しても、40ピン以上に機能実装可能です。プロトタイピングを、電源も含めて25 mm x 30 mm程度で実現出来ます。 ・プロトタイプを、必要な部品のみで構成出来ます。 例えば、シリアル通信による Firmware の書き込みは、運用時には不要です。これらの部品を除き、必要な部品のみでプロトを構成することで、省サイズ、省コストを実現出来ます。 ・全てのピンを引き出しているので、ESP-WROOM-32の全ての機能を活用出来ます。 小さいですが、全てのピンへのアクセスを確保しています。このピンを使いたかったのに引き出されていない、、、ということがありません。
ご注意

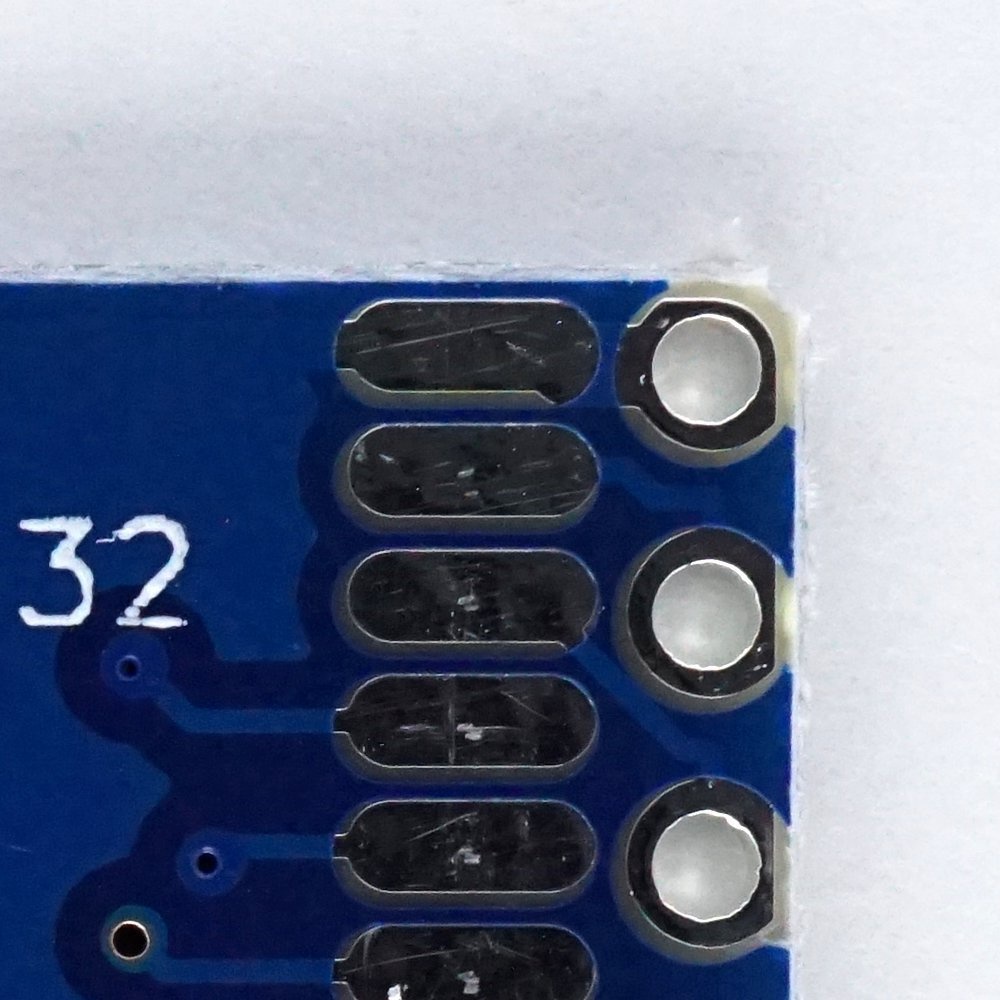

・はんだ付けが必要です 1.27 mmピッチの細かなはんだ付けが必要です。はんだ付けに自信のない方は、覚悟を持ってご購入ください。 ・基板のみです ESP-WROOM-32 本体やピンヘッダ等は、別途ご用意ください。 ・小ささを追求するため、スルーホールの不要な部分をカットしています。 写真のように、スルーホールを一部カットしています。はんだ付けや、導電性には問題ありません。
