picoLABO小さなオシロスコープ PL2401DSO
- Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)2,380 JPY

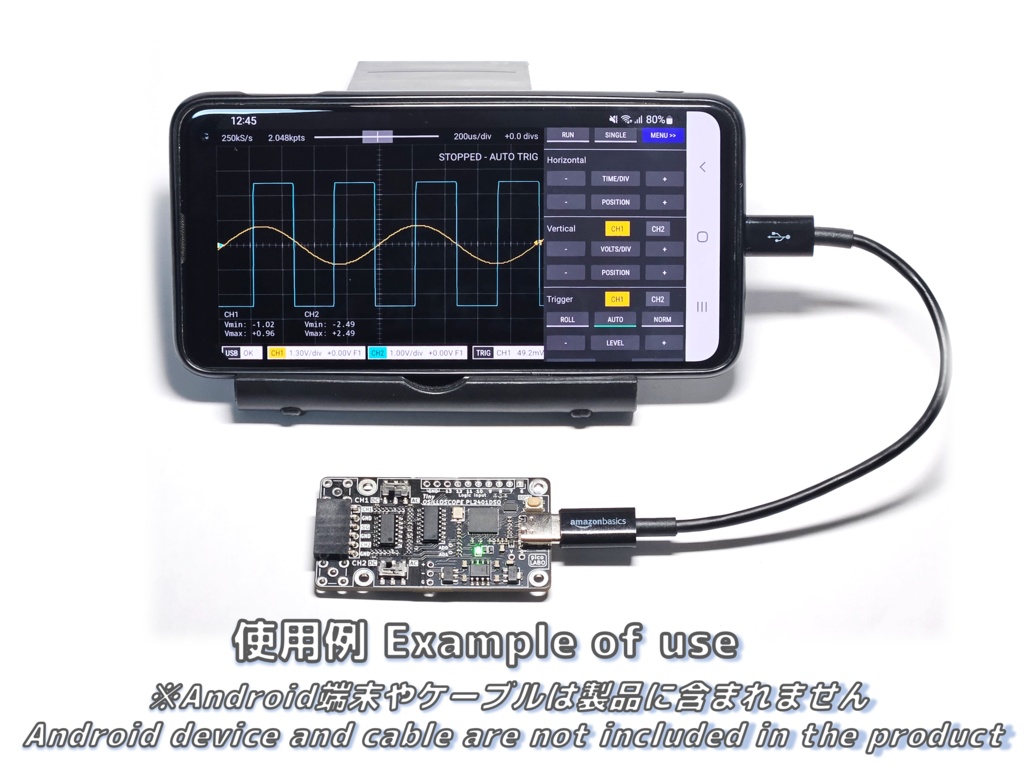

Androidアプリ『Scoppy』に対応した小さなオシロスコープ基板です。本製品とAndroid端末をUSBケーブルで接続することで、簡易的なオシロスコープになります。 性能はそこそこですが、一般的なオシロスコープに比べて小型＆安価なので、電子工作の入門用・教育用・エンジニアの方のサブ機などにいかがでしょうか。 製品説明はこちら https://picolabo.org/pl2401dso/ Scoppy公式ページはこちら https://oscilloscope.fhdm.xyz/
主な仕様
◆最大2ch入力 ※『Scoppy』無料版の場合は1chに制限されます ◆最大入力電圧：±24V ◆最大サンプリングレート500ksps(1ch使用時）/ 250ksps（2ch同時使用時) ◆入力インピーダンス：1MΩ//25pF ◆8chロジックアナライザ・簡易シグナルジェネレータ機能あり ◆USBインタフェース：type-C(2.0) ◆寸法：57mm x 32mm（基板外形）
構成品・添付品

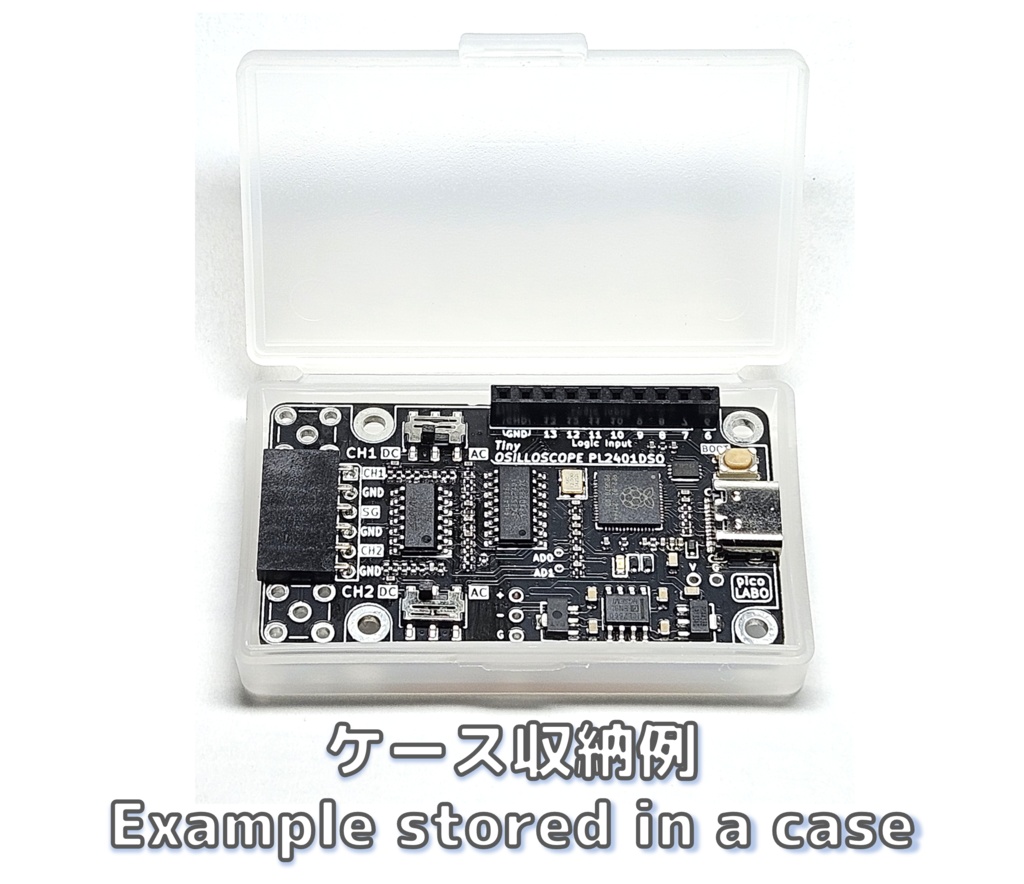

◆PL2401DSO 基板 1式 ◆1x10低背ピンソケット 1個（要はんだ付け） ※ケースの添付は限定数に達したため終了しました
別途必要なもの
◆Android端末 ※OTG機能がありScoppyアプリが動作するもの ◆USBケーブル ※PL2401DSO側はUSB-C ◆OTGアダプタ ※必要に応じて ◆プローブ用のジャンパーワイヤー ◆MCXコネクタ・ケースなど ※必要に応じて
注意事項
本製品によって生ずるいかなるトラブル・損害・損失に対して picoLABO は一切の責任を負いません。また、ご購入前には必ず上記製品説明ページのご確認をお願いいたします。
