M5Stackを組み込んだSuper Kawaii Robot!! ｽﾀｯｸﾁｬﾝのタカオ版ケースセットです。 ★ケースとネジ類（￥3,000）とStack-chan_Takao_Baseをプラスしたセット（￥3,600）の２種類あります。 注意事項がありますので必ず読んでから購入してください。 ※ 値段設定が高めかもしれませんが、ArduinoIDEでStackchan-testerやStackchan-Ataruを動かすまでしっかりサポートします。どうぞよろしくお願いいたします。

購入前の注意事項

①ケースとネジのセットです。 　M5Stack本体及びSG90サーボ、その他の部品は含まれません。 ②印刷の品質について ・積層痕が目立ちます。 　積層は0.2mmで3Dプリントしています。光の当たり具合や角度によってはかなり気になります。ｽﾀｯｸﾁｬﾝを正面から見る場合は目立ちにくいです。 ・積層割れしやすいです。 　強度は気を付けて設定をしていますが、落としたり無理に力を入れると簡単に割れます。割れた場合はプラスチック用の接着剤で修復可能です。 ③対応基板 (1)対応しているもの（確認済み） 　・M5GoBottom1 の基板（M5Stack Fire,M5Goに付属しているBottom） 　・M5GoBottom2 の基板（M5Stack Core2 for AWSIoT EduKitに付属しているBottom） 　・M5Stack のBUSモジュールの基板・プロトモジュールの基板 (2)対応していないもの 　・公開されているｽﾀｯｸﾁｬﾝ基板(Ver.1.0,Ver.1.1) 　サイズが異なるため、シェルの大きさが合いません。 ④組み立てに必要なスキル ・電子工作の簡単な知識 　別売りのｽﾀｯｸﾁｬﾝ タカオ版 部品セットと組み合わせた場合、はんだ付けは必要ありませんが、ブレッドボード上で回路を正しく配線できる知識が必要です。 ・分解スキル 　基板をBottomやモジュールから取り外す必要があります。ネジを外して基板を取り外す簡単な分解です。

ｽﾀｯｸﾁｬﾝ タカオ版について

ししかわさんが公開しているｽﾀｯｸﾁｬﾝのGitHubを元にM5Stackの標準サイズに合わせた寸法へ改変したものです。

Ver.1.0との違い

Ver.1.0のキットとの違いは下記の3点です。 ・厚みが増して丈夫になった。 ・隙間埋めパーツが不要。 ・M1.4ネジ→M1.6ネジ ※ 丈夫になったといってもマットPLAはPLA+よりも割れやすいです。

セットの内容

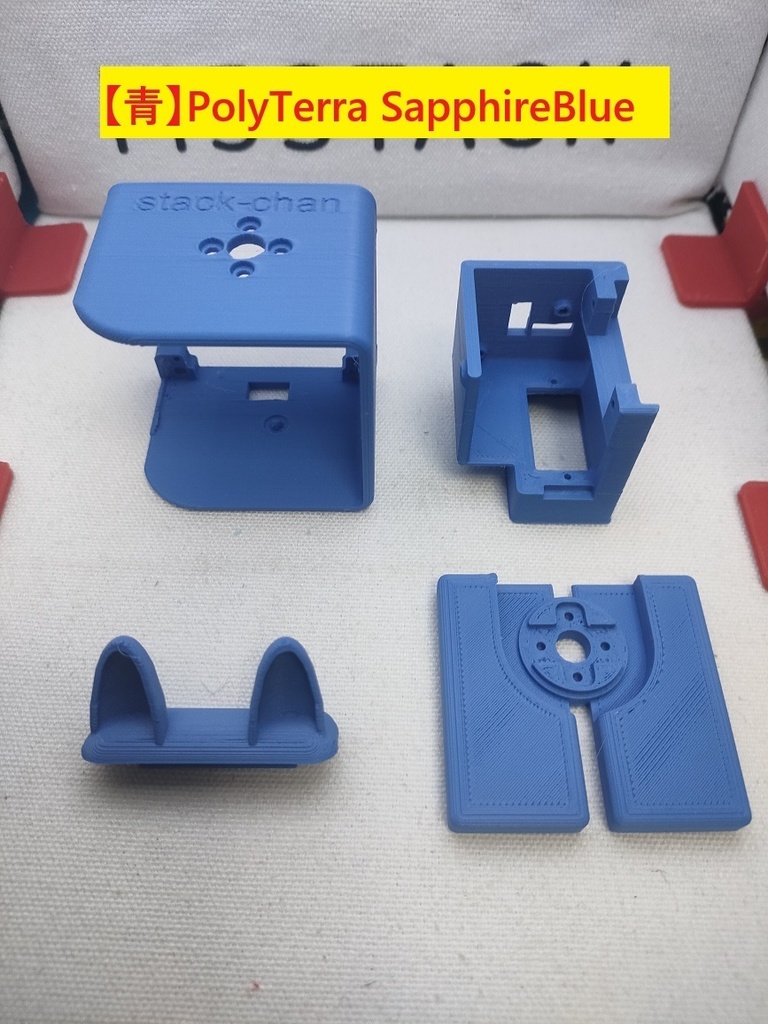

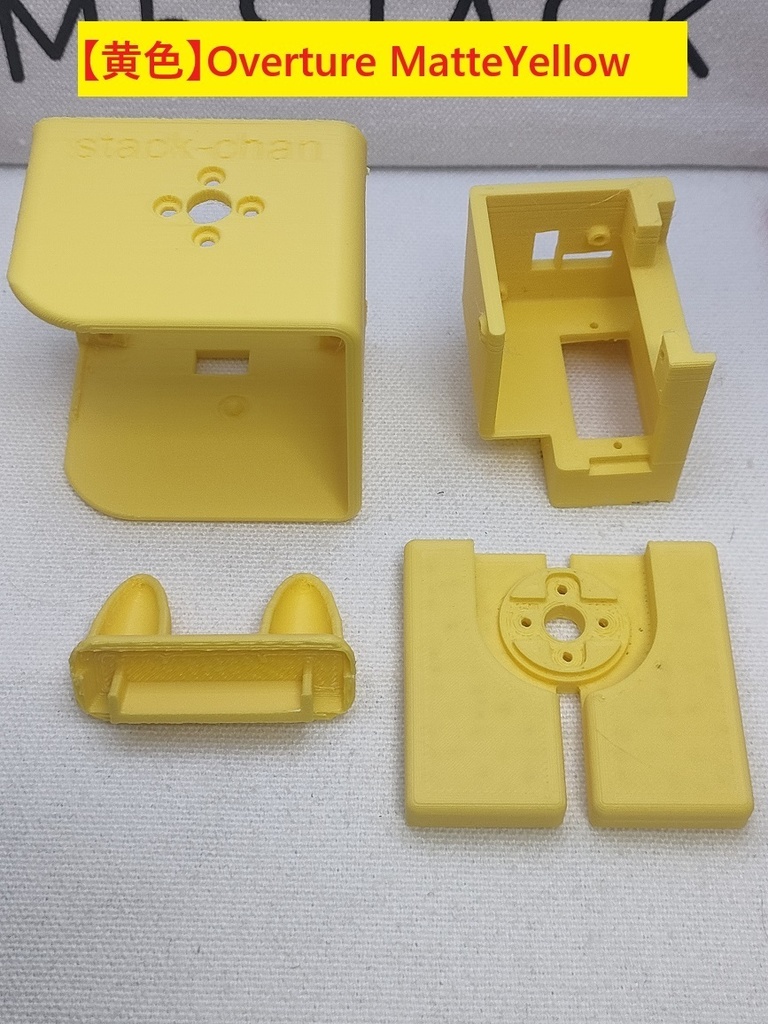

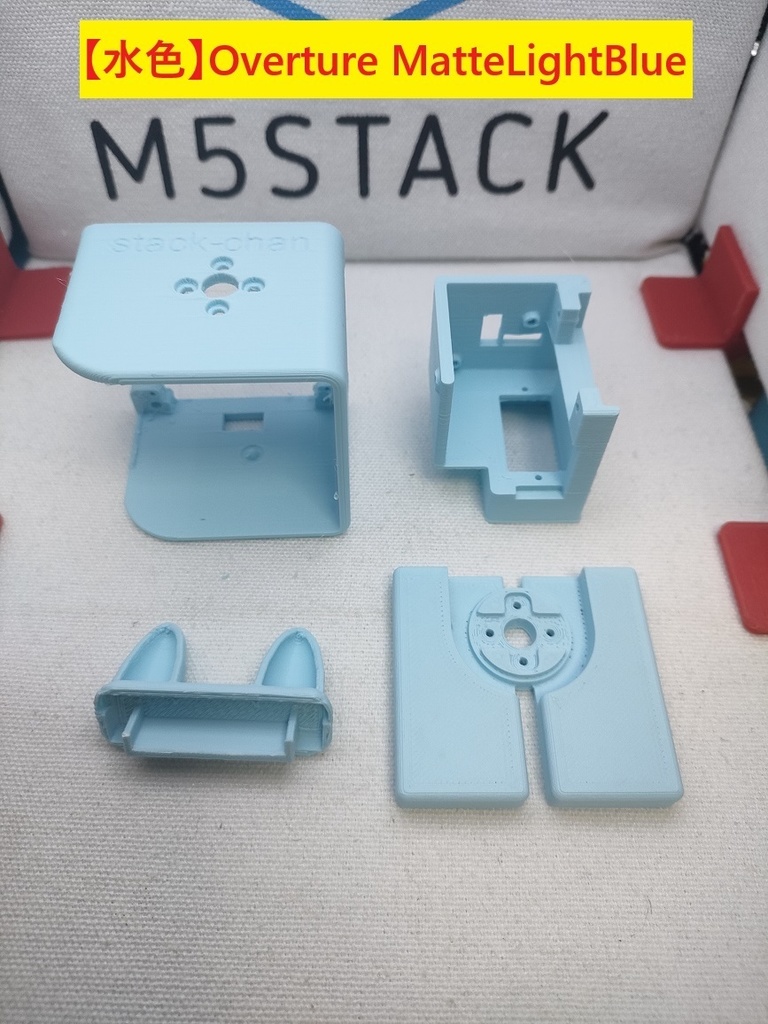

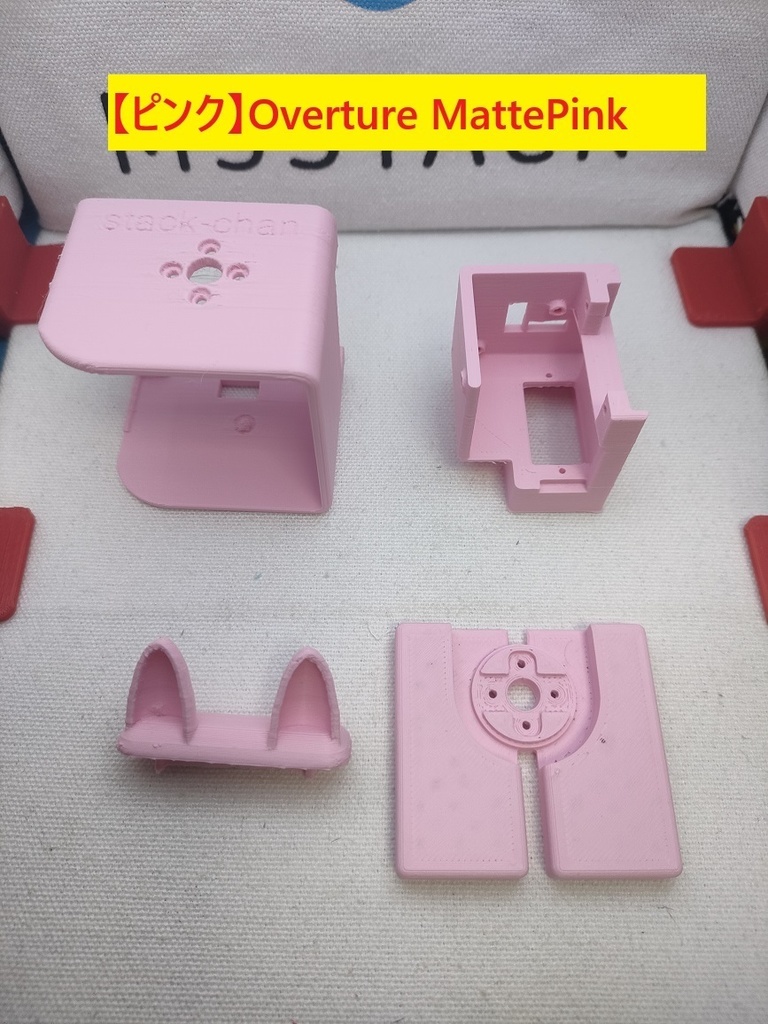

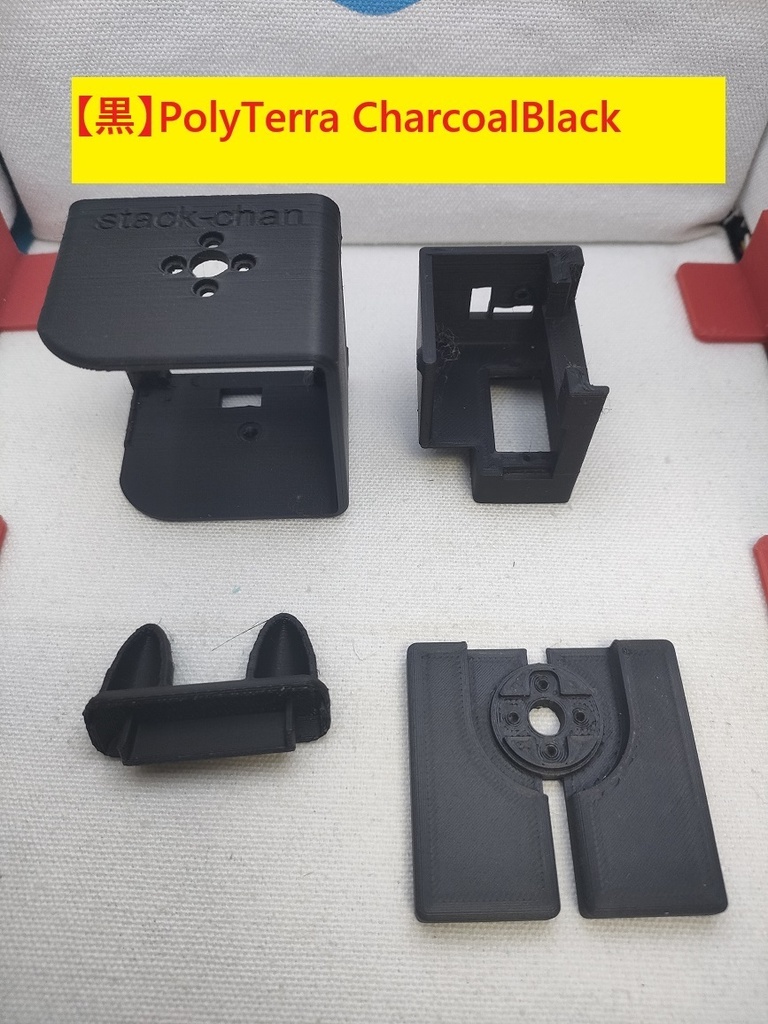

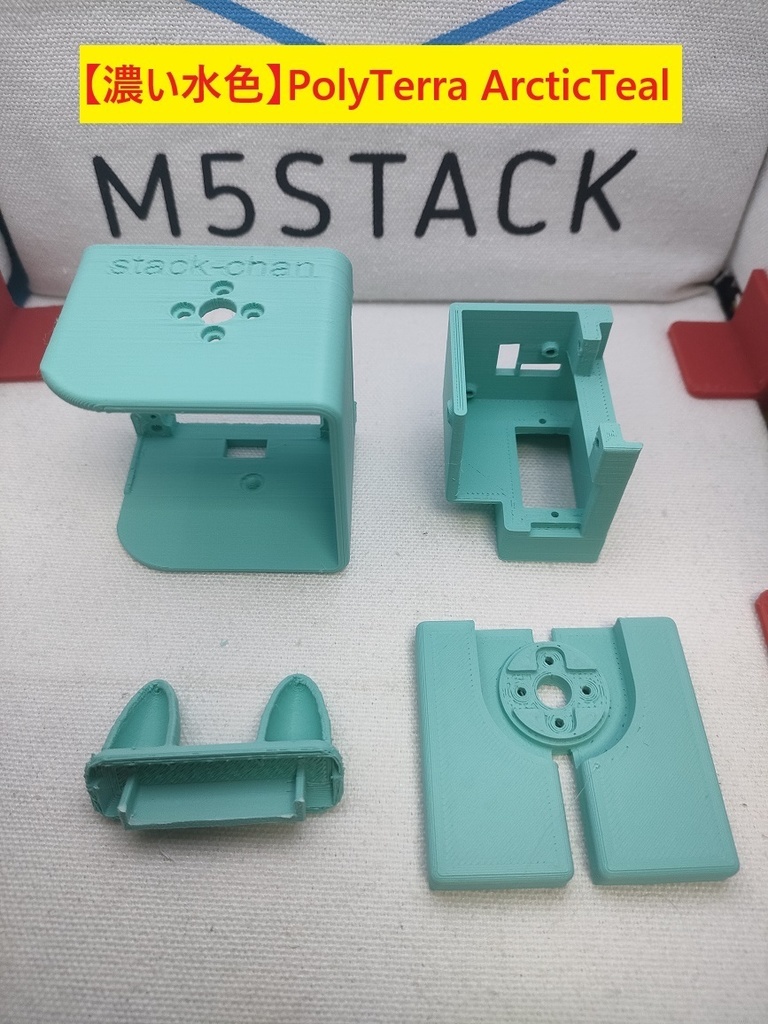

①3Dプリント品 ・シェル　　　1個 ・ブラケット　1個 ・足　　　　　1個 ・猫耳（中）　1個 ②その他付属品 ・サーボホーン固定用のネジ（M1.6） 8本 ・Core2(白)固定用ボルト(M3x20mm 2本 M3x18mm 2本) ・基板固定用ボルト M2x4mm 2本 ・滑り止めゴム 4個 ・シリコンチューブ ※ ネジの色は選べません。

猫耳HATの交換について

2024/2/1 よりオマケの猫耳HATを下記のHATも指定可能です。交換希望の場合はメッセージをください。 ※ 色は猫耳と違い「半透明(Clear)」のみです。 ①Unit HAT ②LCD/OLED HAT ③StickC HAT

その他組み立てに必要なもの

①M5Stack本体 　【おススメは次項の「商品についての詳細」リンクを見てください。】 ②サーボ（SG90）2個 ③工具 　(1)六角レンチ(1.5mm,2.5mm) 　(2)精密ドライバーセット 　(3)ニッパーまたはカッター ④「Stack-chan_Takao_Base」または「タカオ版部品キット」 https://ssci.to/8906 https://ssci.to/8905 https://mongonta.booth.pm/items/3520339

商品についての詳細

下記のリンクで詳しく説明しています。 ・ｽﾀｯｸﾁｬﾝ タカオ版組み立てキットの頒布について（ラズパイ好きの日記） https://raspberrypi.mongonta.com/about-products-stackchan-m5gobottom-version/ ・ｽﾀｯｸﾁｬﾝ タカオ版 組み立て方法【その2 ケースセットの組み立てと完成まで】 https://raspberrypi.mongonta.com/how-to-make-stackchan-m5gobottom-2/

3Dプリントの情報

・3Dプリンター(下記3種類のいずれかで出力しています。) 　Creality K1 Crearity Ender S1 ・積層 　0.2mm ・フィラメントメーカー（カラー） すべてPLAです。

ｽﾀｯｸﾁｬﾝについて

Super-kawaii-robot ｽﾀｯｸﾁｬﾝはししかわさんが公開しているオープンソースのプロジェクトです。 ・ｽﾀｯｸﾁｬﾝの紹介ページ スタックチャン（Stack-chan）（ProtoPedia） https://protopedia.net/prototype/2345 ・ｽﾀｯｸﾁｬﾝのGitHubリポジトリ https://github.com/meganetaaan/stack-chan
