Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット
Mellow65 自作キーボードキット

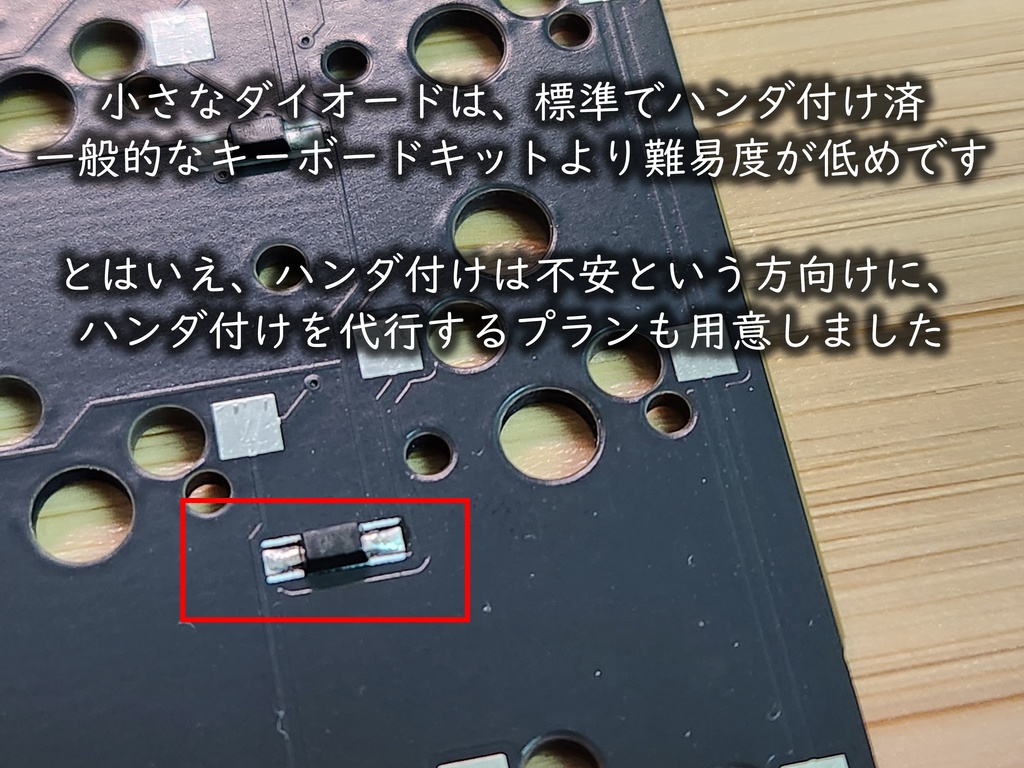

自作キーボード "Mellow65" のキットです。 2024年3月に開催された自作キーボードイベント、「キーケット」にて頒布したものと同一品です。 このキットはハンダ付けを必要とする組み立て式となっています。 キーボードとして動作させるためには、同梱品以外に購入が必要な部品があります。 購入前にビルドガイドをご一読ください。 ※ハンダ付けをしたことがない！という方から要望を多くいただいたため、「ハンダ付け済みキット」「組み立て済み」のオプションを用意しました。

Mellow65の概要

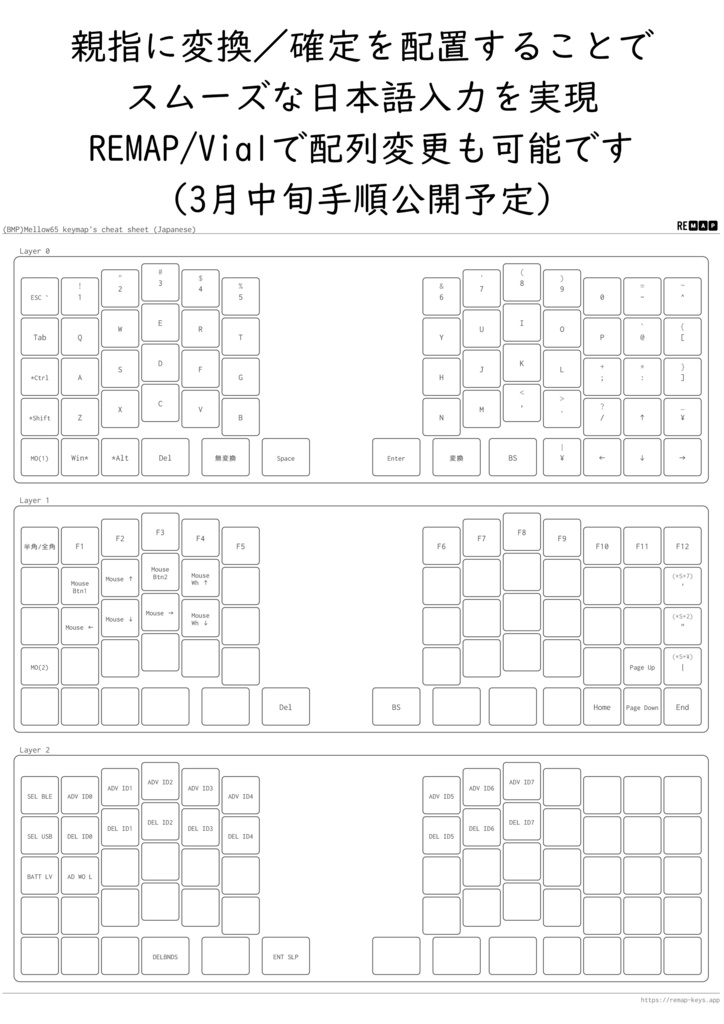

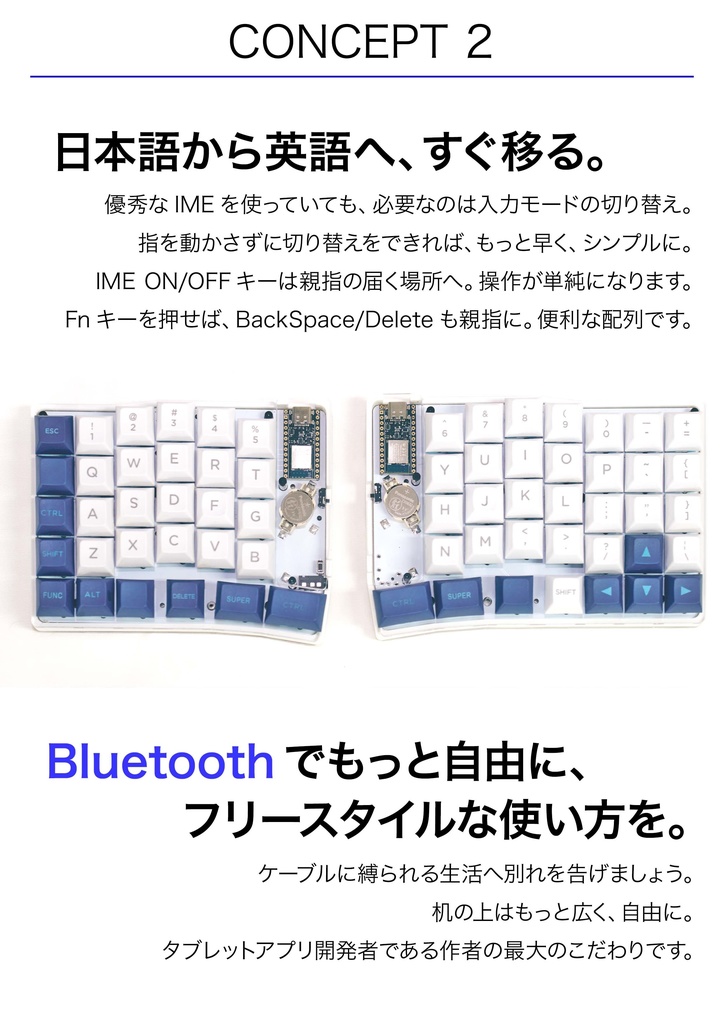

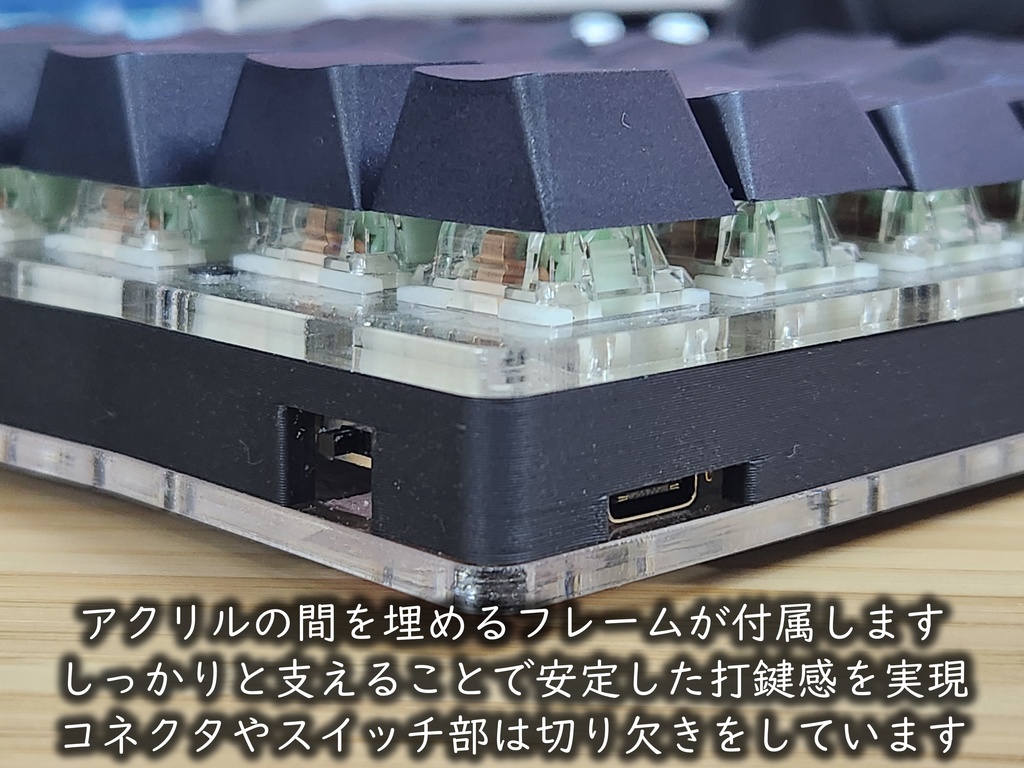

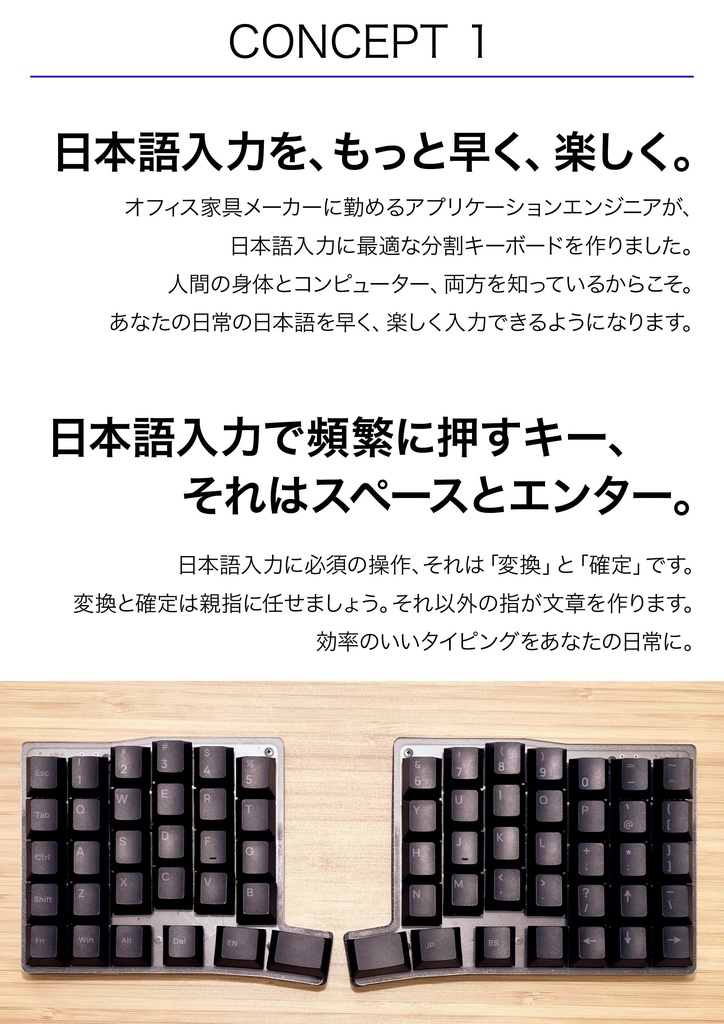

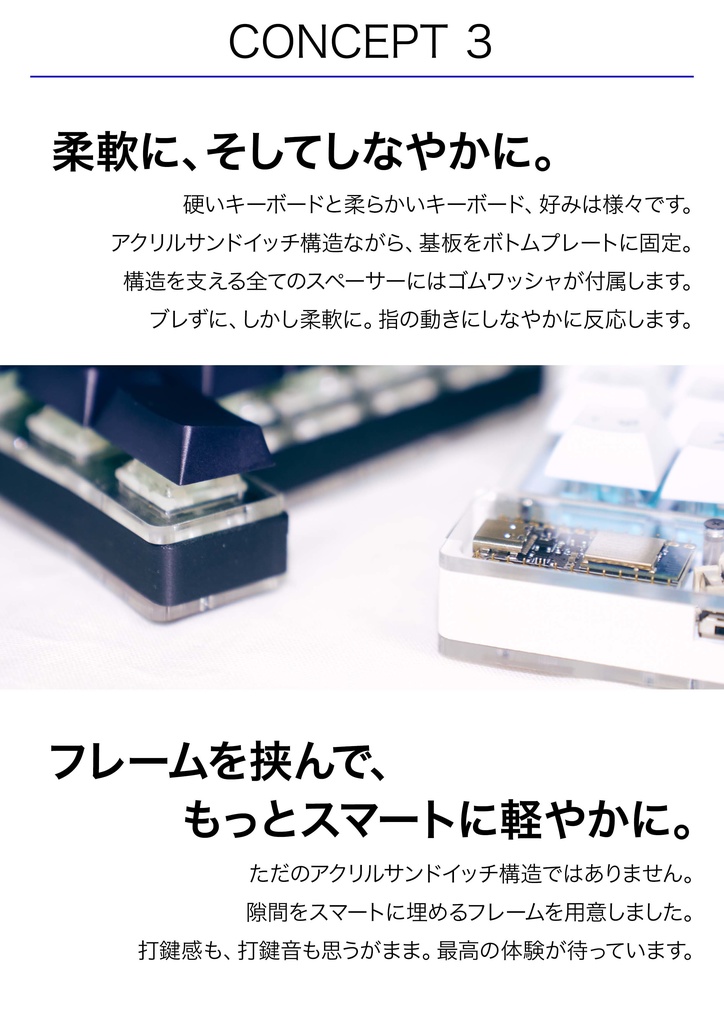

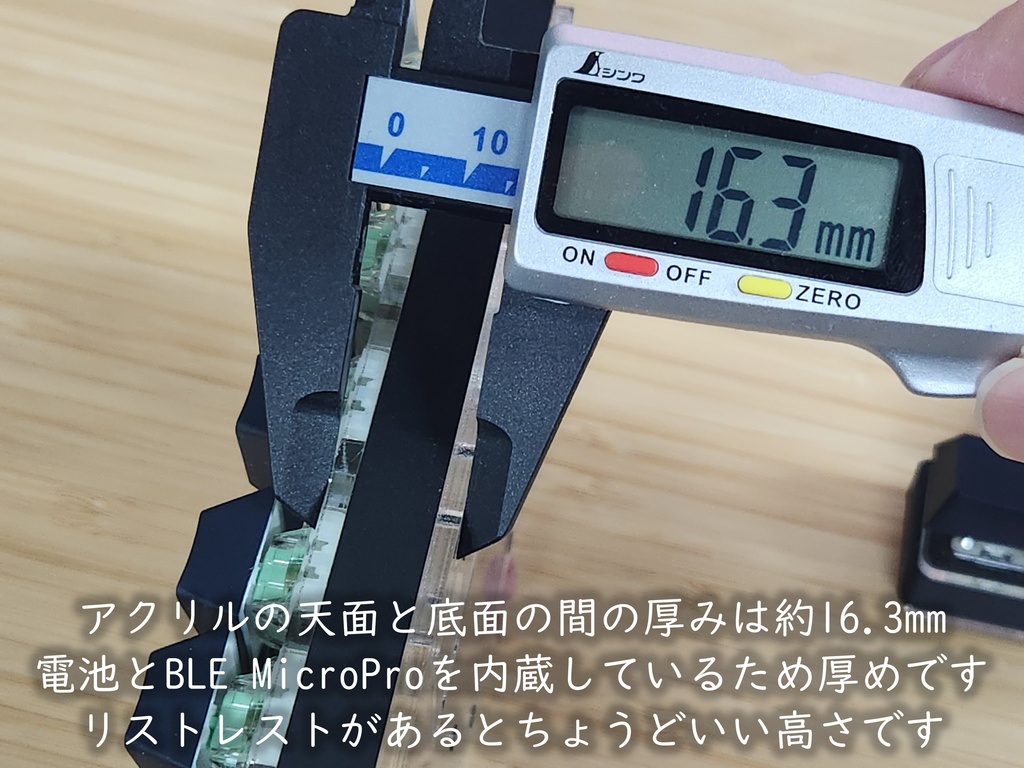

65キー左右分割型、Bluetooth接続専用キーボードです。 CherryMX互換スイッチにソケットで対応します。 ・本キーボードの狙い - Bluetooth専用！ - 無駄を省いた設置面積 - 最高の日本語入力環境 - 最高の打鍵感 - 様々なキースイッチを選択可能 ・特徴 - BLE Micro Pro を使うことでBluetooth接続を実現しました。 - Bluetooth接続専用とし、必要な部品を基板裏側に実装することで、最小限の面積を実現しました。 - 日本語入力環境に最適化した配列を実現します。親指でEnter,Space,Delete,Backspaceが入力できる配置になっています。既存の日本語キーボードからの移行がしやすいように無理のない範囲でのキー数「65」を採用しました。 - 一般的なアクリルサンドイッチの構造ではなく、打鍵感を高める工夫をしています。基板周囲にフレームをつけ、基板もスペーサーで固定、そして全てのスペーサーにはゴムワッシャを挟む……といった工夫により最高の打鍵感を楽しめます。アクリル板は3mmを使用、しっかりとした感触です。 - CherryMX互換スイッチに対応します。ソケット方式を採用しているためお好みによって後から自由にスイッチを交換することができます。

内容物

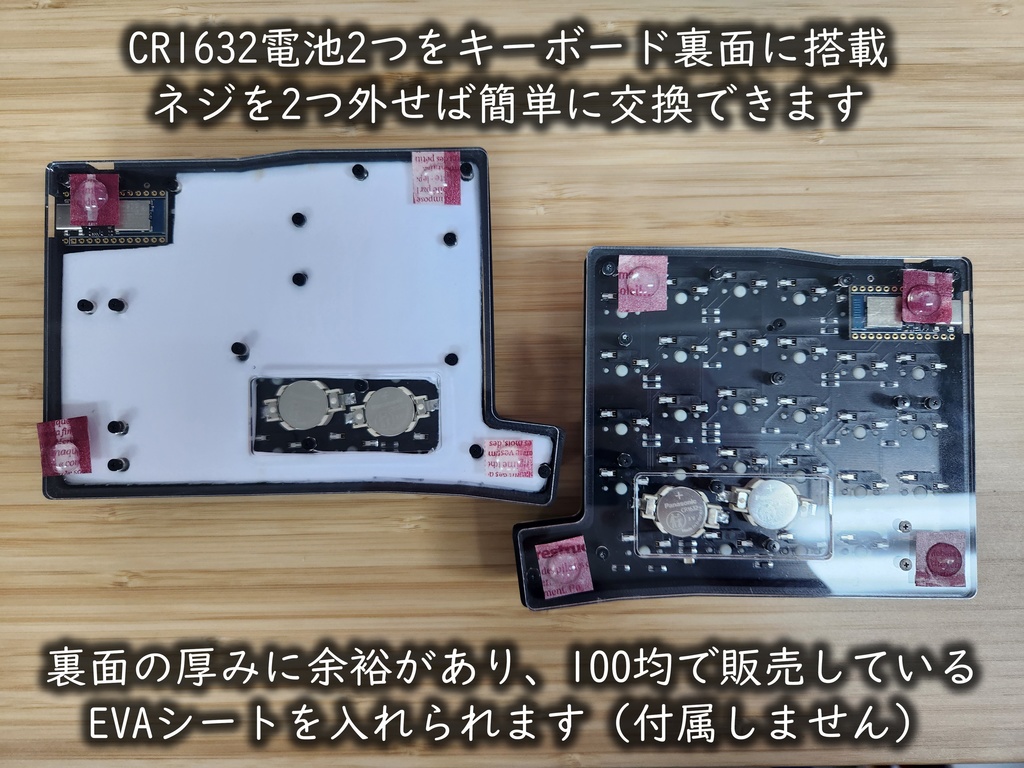

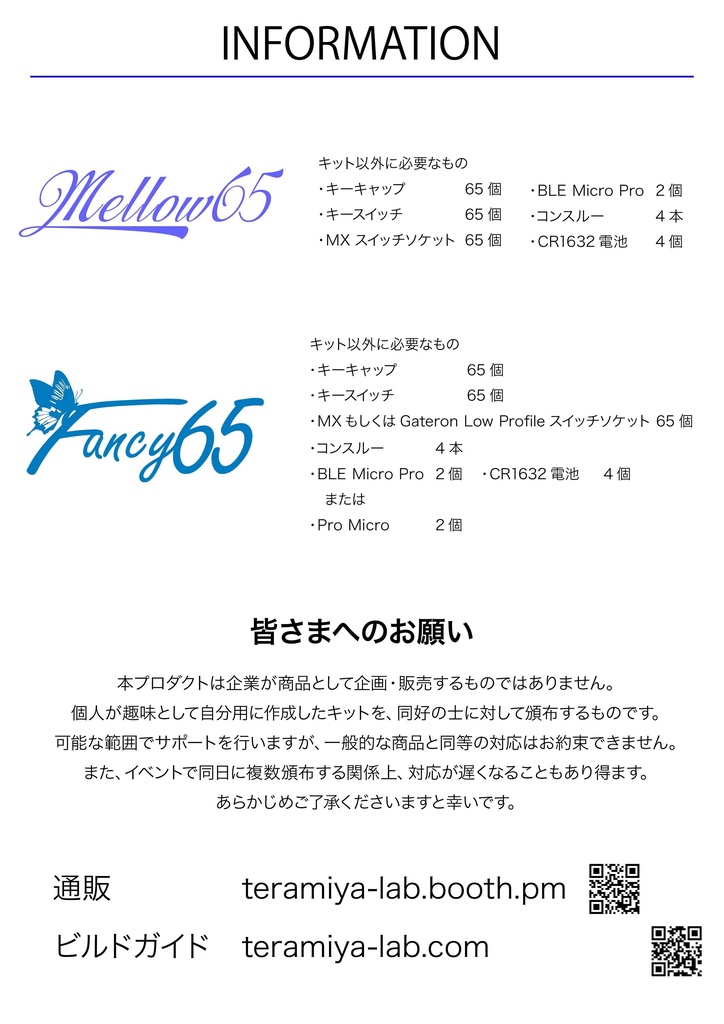

PCB: 2枚 トッププレート(アクリル) : 2枚 ボトムプレート(アクリル) : 2枚 制御部用プレート(アクリル) : 2枚 フレーム（PLA）:2個 電源スイッチ : 2個 コンデンサ : 2個 ボタン電池ケース : 2個 スペーサー M2 10mm : 12本 スペーサー M2 6.5mm : 20本 ネジ M2 5mm : 66本 ゴムワッシャ : 33個 クッションゴム: 8個 ⬛️別途購入が必要なもの（必須） BLE Micro Pro: 2個 コンスルー13/12pin : 4本 ボタン電池（CR1632） : 4個 MX互換スイッチ用PCBソケット 65個 MX互換スイッチ: 65個 キーキャップ: 65個 ※これらのパーツは遊舎工房様(https://yushakobo.jp/shop/)より購入できます。

組み立て方法など

下記URLにて情報公開中ですので参照ください。 商品概要 https://teramiya-lab.com/doujin/keyket2024spring/ ビルドガイド https://teramiya-lab.com/keyboard/mellow65-buildguide/ キーマップ説明 ※後日追記予定

ハンダ付け済みキット

※発送まで1～2週間程度かかります PCBに以下のものをハンダ付けを行い、キーボードとしては未組み立ての状態で送付します。 ・MX互換スイッチソケット ・ボタン電池ケース ・電源スイッチ ・コンデンサ 本キットを組み立て、キーボードを利用するためには、以下が別途必要です。 BLE Micro Pro: 2個 MX互換スイッチ: 65個 キーキャップ: 65個 MX互換スイッチソケットの代金、ハンダ付け作業料、動作確認作業料を付加しています。

組み立て済み（BLE Micro Pro付き・スイッチ/キーキャップなし）

※発送まで1～2週間程度かかります スイッチ・キャップなしの組み立て済み完成品を送付します。 キーボードを利用するためには、以下が別途必要です。 MX互換スイッチ: 65個 キーキャップ: 65個 ハンダ付け済みキットに加えて、BLE Micro Proとボタン電池の代金を付加しています。
