MIDI to Sync Converter - 2PPQ
- 通常版Ships within 4 daysShips by Anshin-BOOTH-PackPhysical (direct)1,600 JPY
- DIN無し版Ships within 4 daysShips by Anshin-BOOTH-PackPhysical (direct)1,600 JPY
MIDI Clockメッセージを2PPQのSync out信号に変換するモジュールです。 MIDI outのみでSync outが無い機器とSync inのみでMIDI inが無い機器を同期することが可能になります(Roland TR-6S→KORG SQ-1など)。 PPQ値を変更することもできます。 https://yuuichiakagawa.github.io/assets/ppq_config.html また、シーケンサーの動作に関わらずMIDI Clockが出力され続ける機器に対し、スイッチの切替によりStart/Stopメッセージに連動してSync outの出力を制御することが可能です。 電源はMIDIから取得するため別途用意する必要がありません。 ※まれに電源が供給されない機器があります。その場合は使用できません。予めご了承ください。 マニュアル → https://bit.ly/48gdApj
【お知らせ】

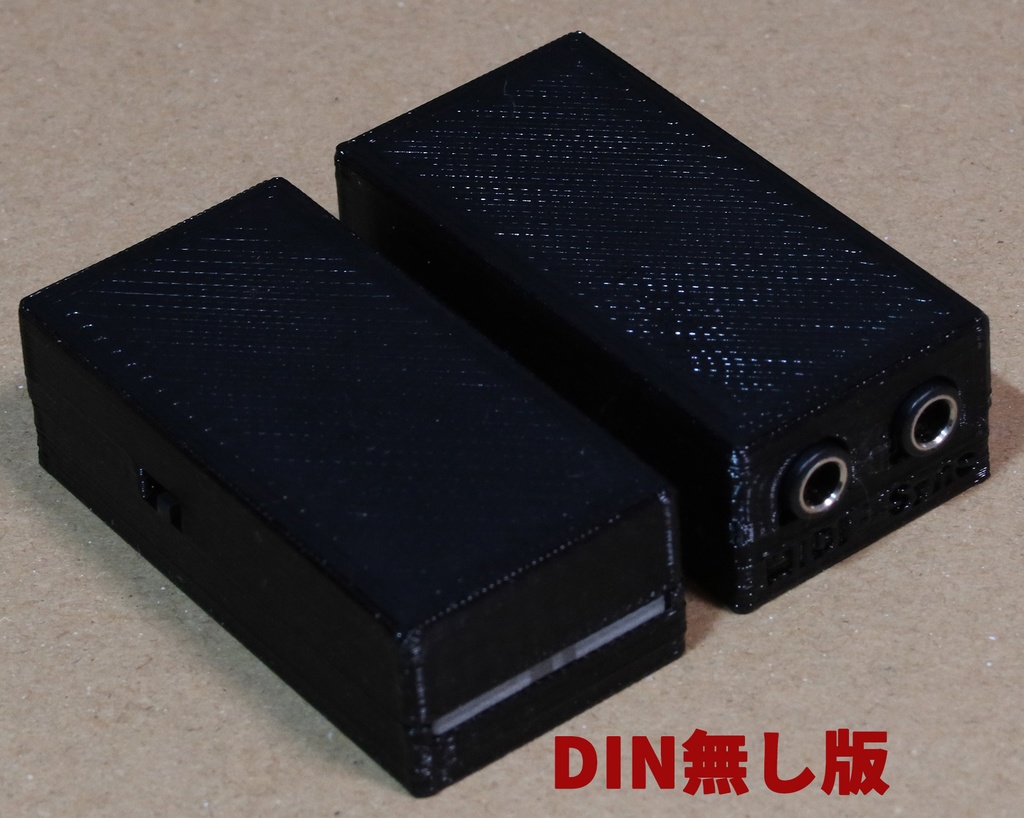

[2025/7/13] DIN無し版を数量限定で追加しました。 入力がTRS MIDIになりますがThruがありませんのでSync専用になります。 [2025/1/10更新 既知の動作不可機器について] 下記の機器について、動作しないことを確認しています。ご注意ください。 ・YAMAHA SEQTRAK MIDI OUT ・ALESIS USB-MIDI CABLE [2025/2/22] PPQ変更ツールのWeb MIDI版を作成しました。Webブラウザで変更ができるようになりました。 https://yuuichiakagawa.github.io/assets/ppq_config.html [2024/9/8 機能追加] PPQ値とシンクパルス幅をSysExで変更可能にする機能を追加しました。(ファームウェアv1.1.0) 本日以降のご注文は新ファームとなります。
【商品内容】
・本体(組立済) ※ケーブルは付属しません。別途ご用意ください。
【主な仕様】

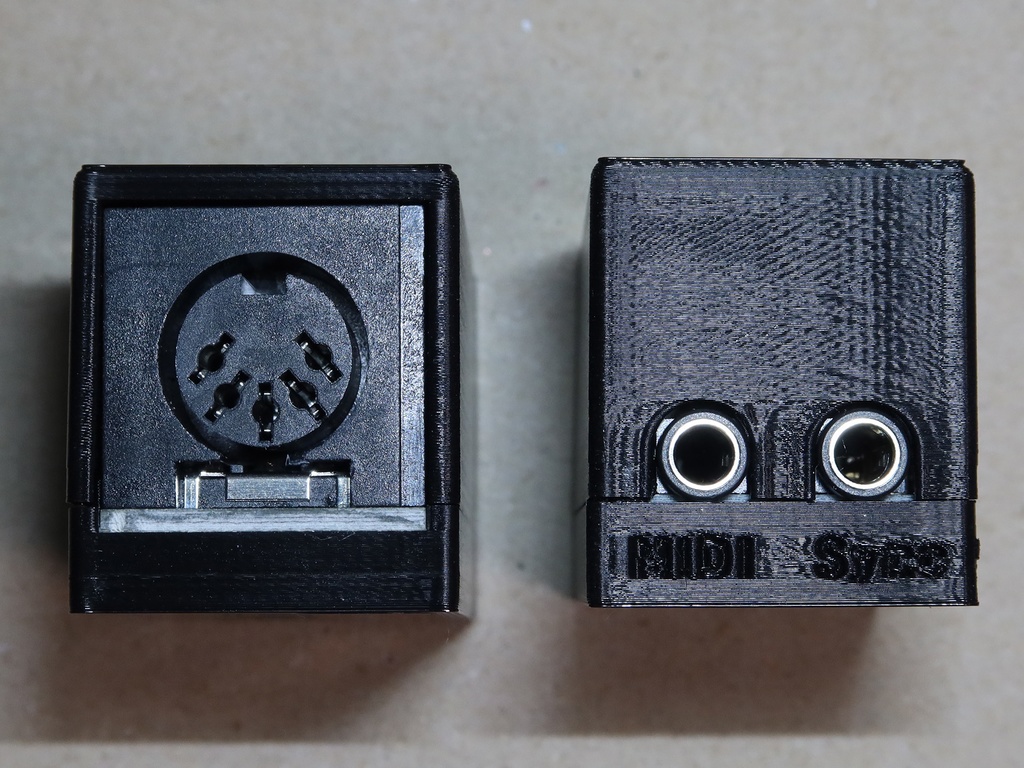

＜入力＞ ・MIDI In (5V/3.3V*1両対応) ＜出力＞ ・Sync Out (MIDIの電圧に依存) 立ち上がり、パルス幅 5ms *2 ステレオ・ミニ・プラグケーブルの使用を想定していますが、RING端子はオープンとしているためモノラル・ミニ・プラグを接続しても問題ありません。 ・MIDI Out (MIDI Inを直結) <サイズ> ・約25x29x50mm(突起部を除く) ＜ケース＞ ・PETGフィラメントにて出力 *1: 3.3Vでも問題なく動作しますが、Sync Outの出力も3.3Vになります。多くの機器で機能すると思われますが、同期できない組み合わせがあるかもしれません。 *2: Sync信号のパルス幅は5msです。KORG社の仕様では15msですが他社では5msのものが多くみられ、volca等でも同期ができています。
【注意事項】
・全ての機器での動作を保証するものではありません。 ・逆方向の変換はできません。故障の恐れがありますので逆方向の接続はおやめください。 ・破損しますので、各端子には5Vppを超える電圧やマイナス電圧の接続は厳禁です。アナログシンセ等の接続時は注意してください。 ・Sync信号はデフォルト2PPQです。SysExで変更が可能です。 ・ケースは家庭用FDM 3Dプリンタで出力したものです。精度や外観にばらつき、積層痕があります。
【動作しない機器】
以下の機器について、動作しないことが確認されています。購入を検討されている方はご注意ください。 ・YAMAHA SEQTRAK MIDI OUT ・ALESIS USB-MIDI CABLE MIDI OUT
