【choc v1用STLデータ】【16.5mm】1u～1.75u
- １uDigital200 JPY
- 1.25uDigital200 JPY
- 1.5uDigital200 JPY
- 1.75uDigital200 JPY

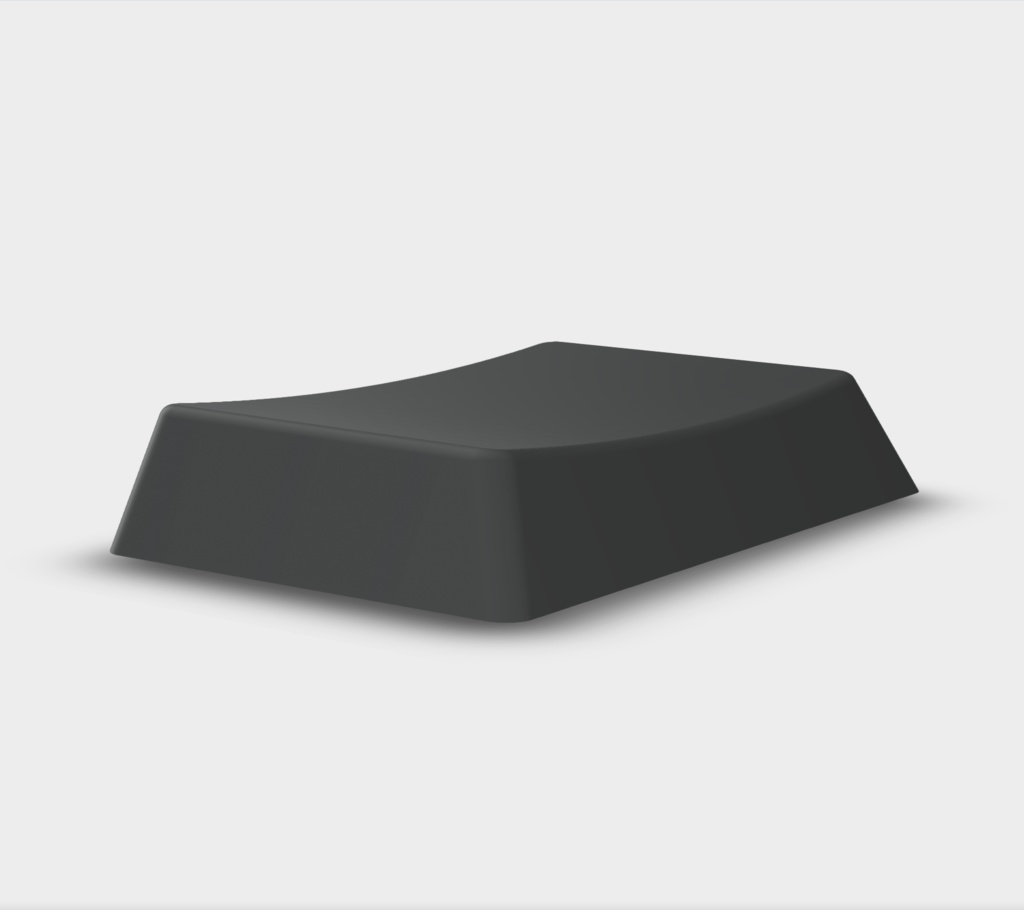

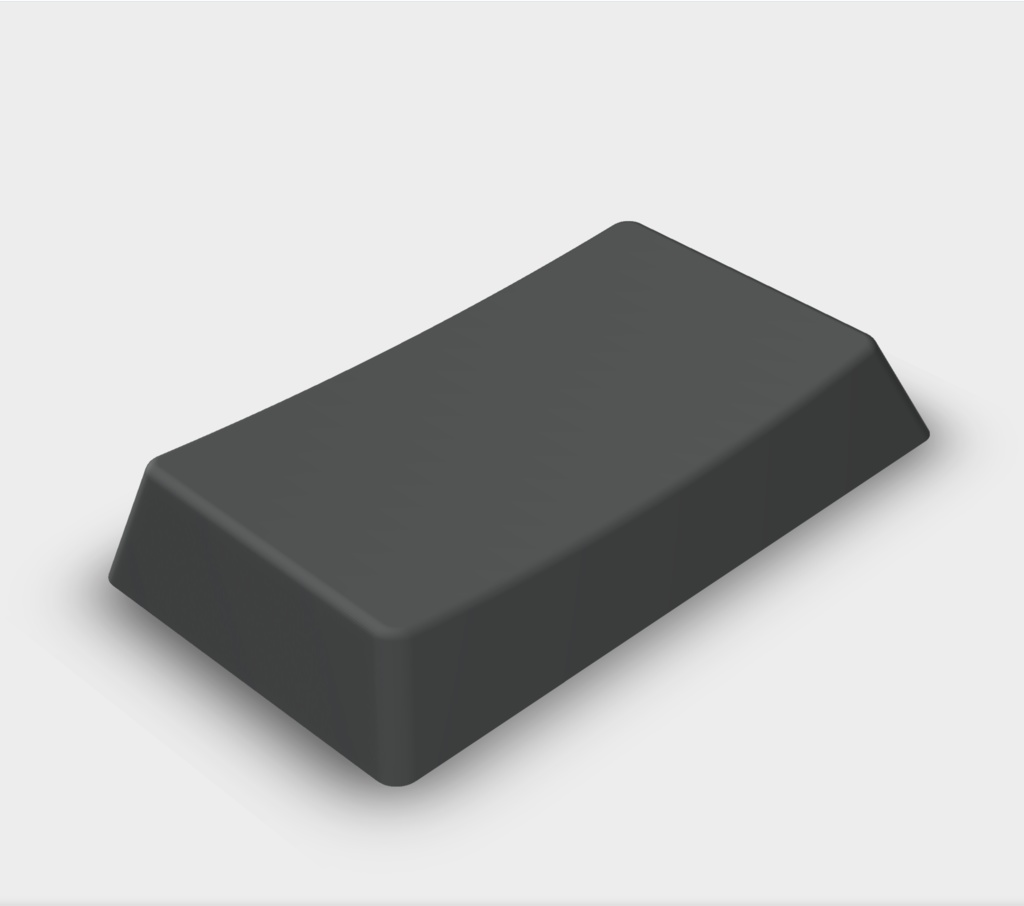

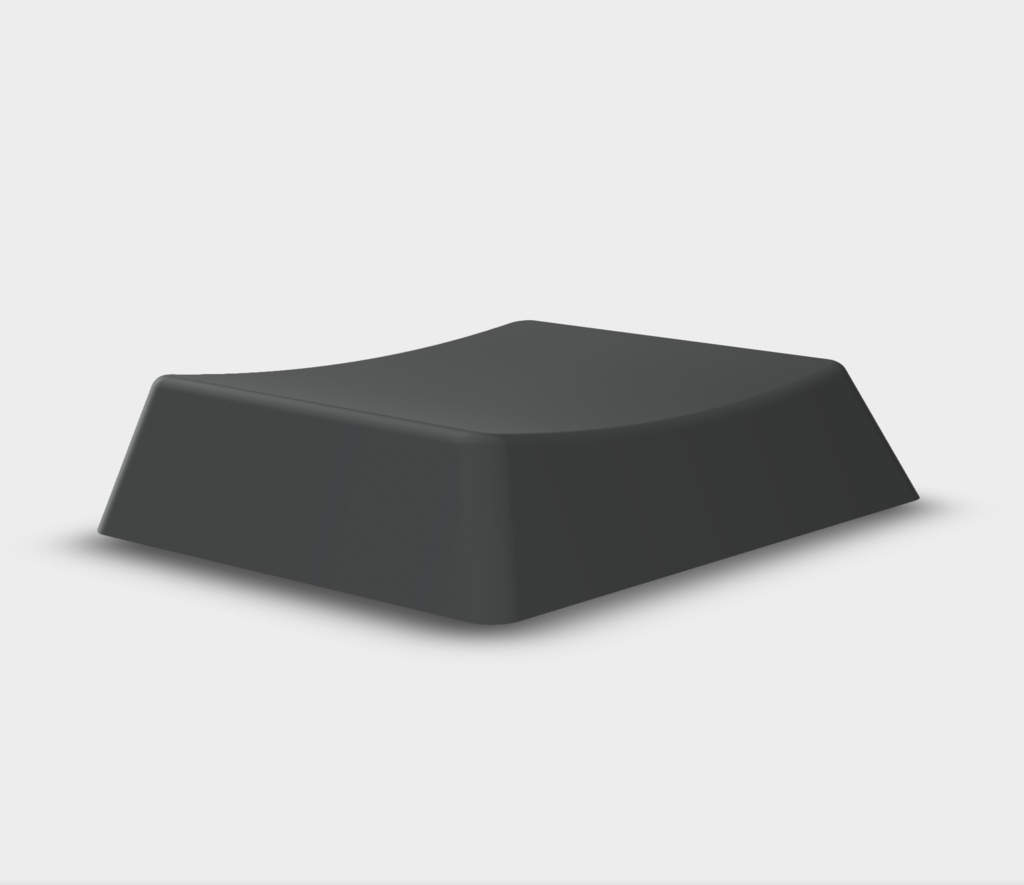

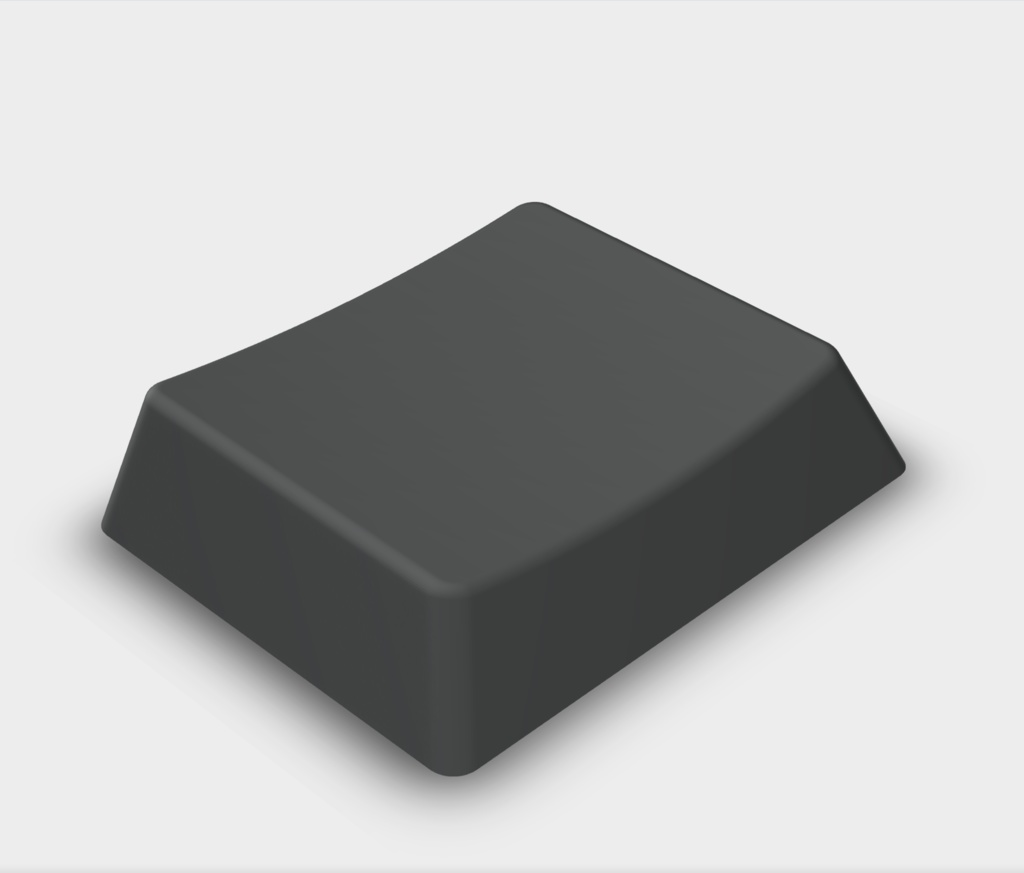

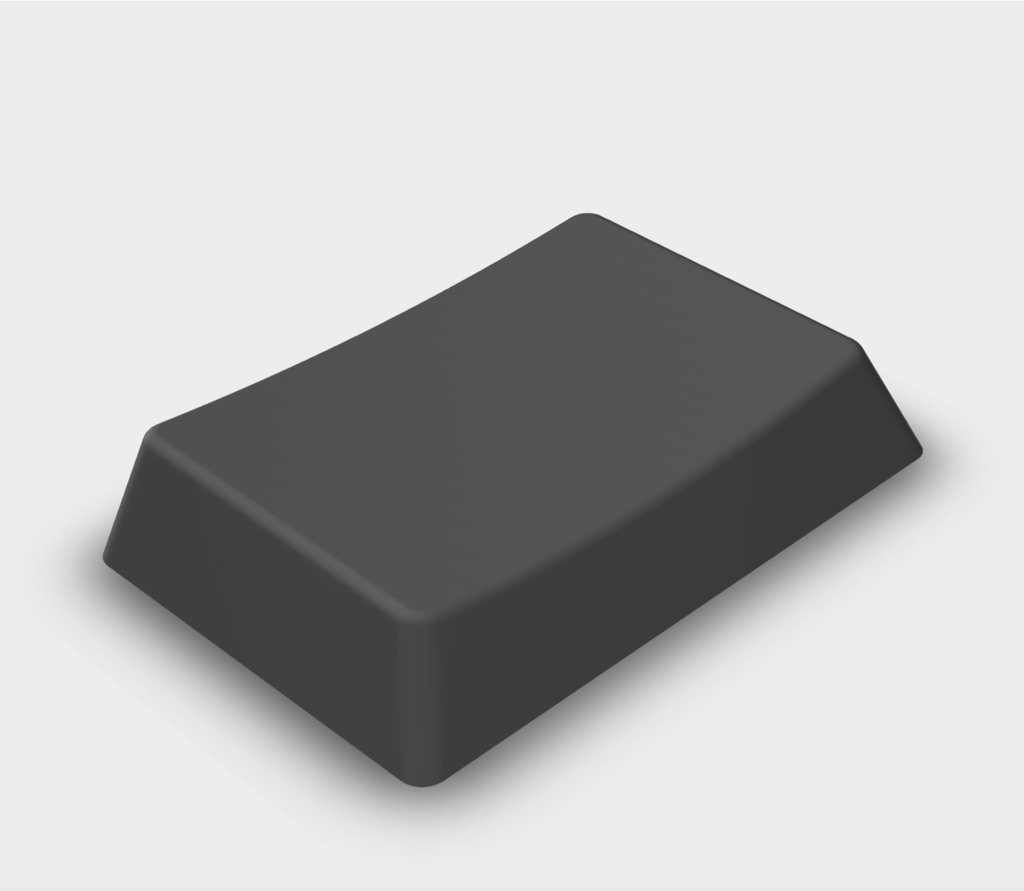

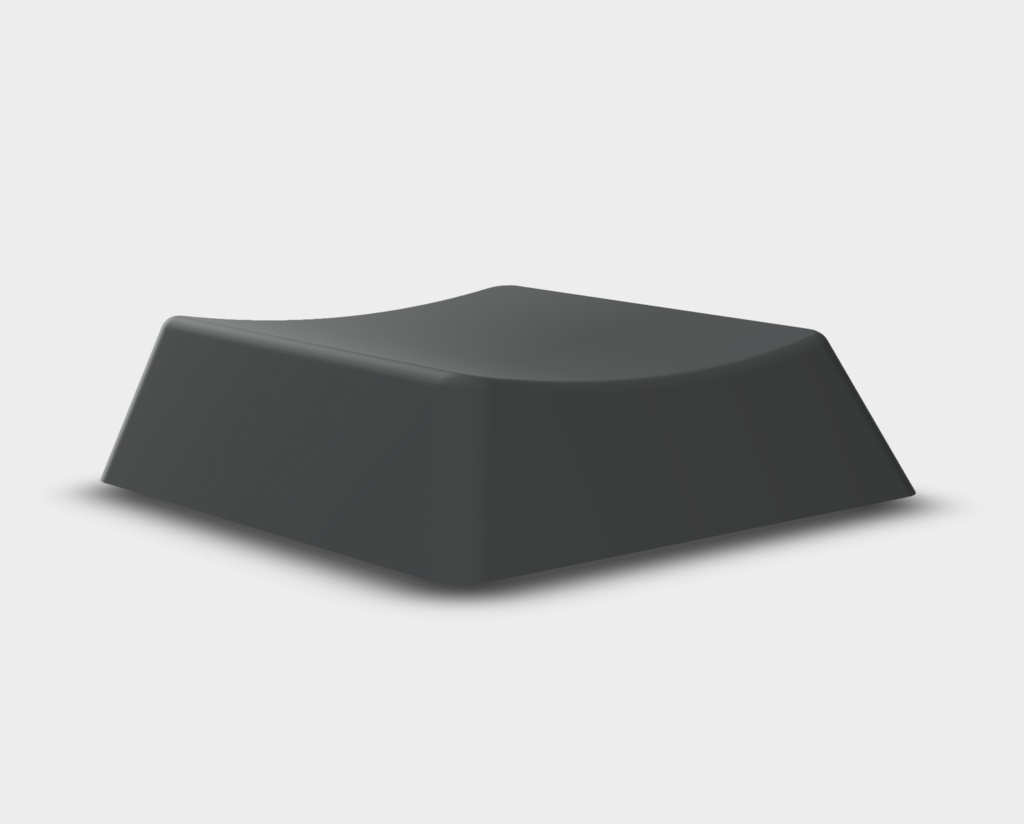

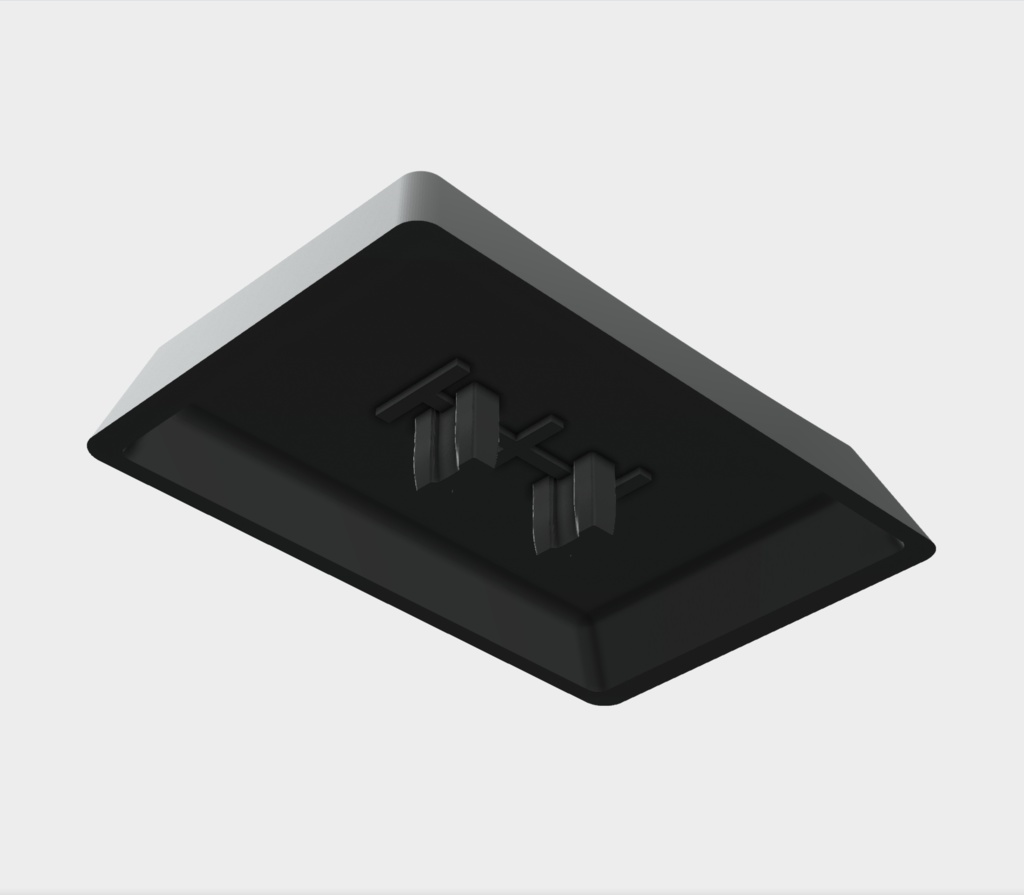

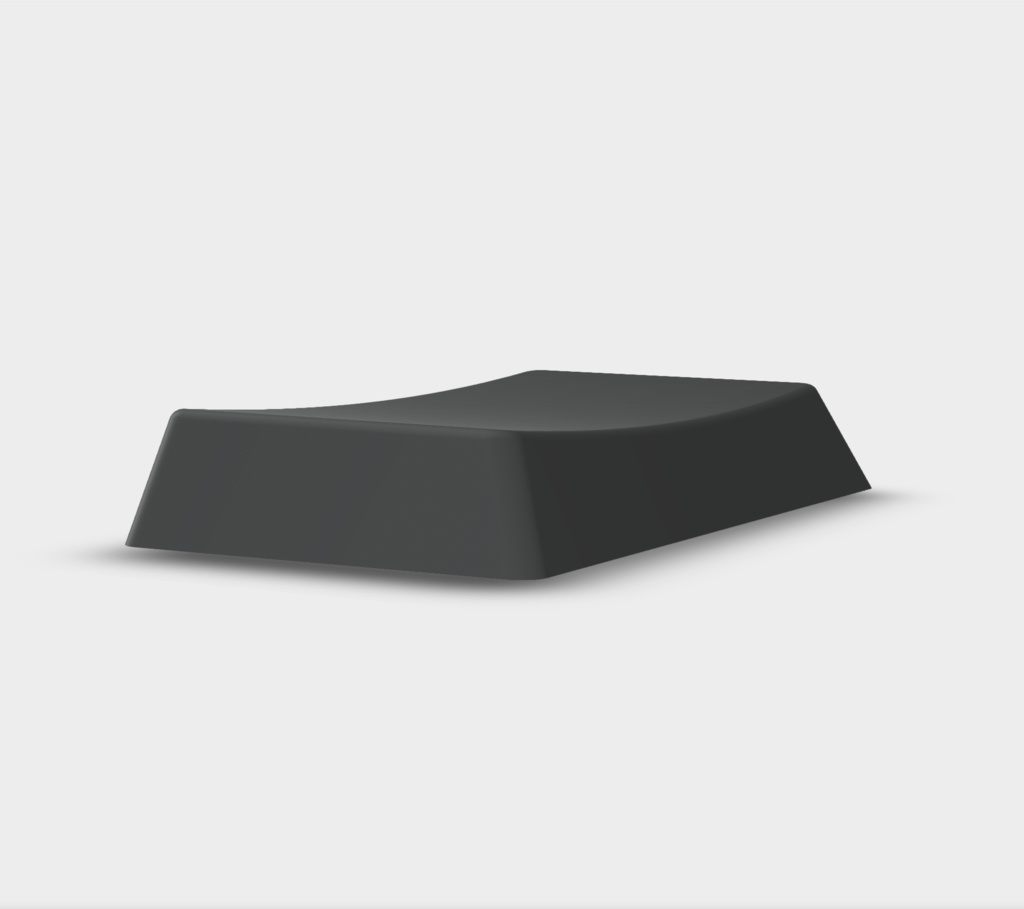

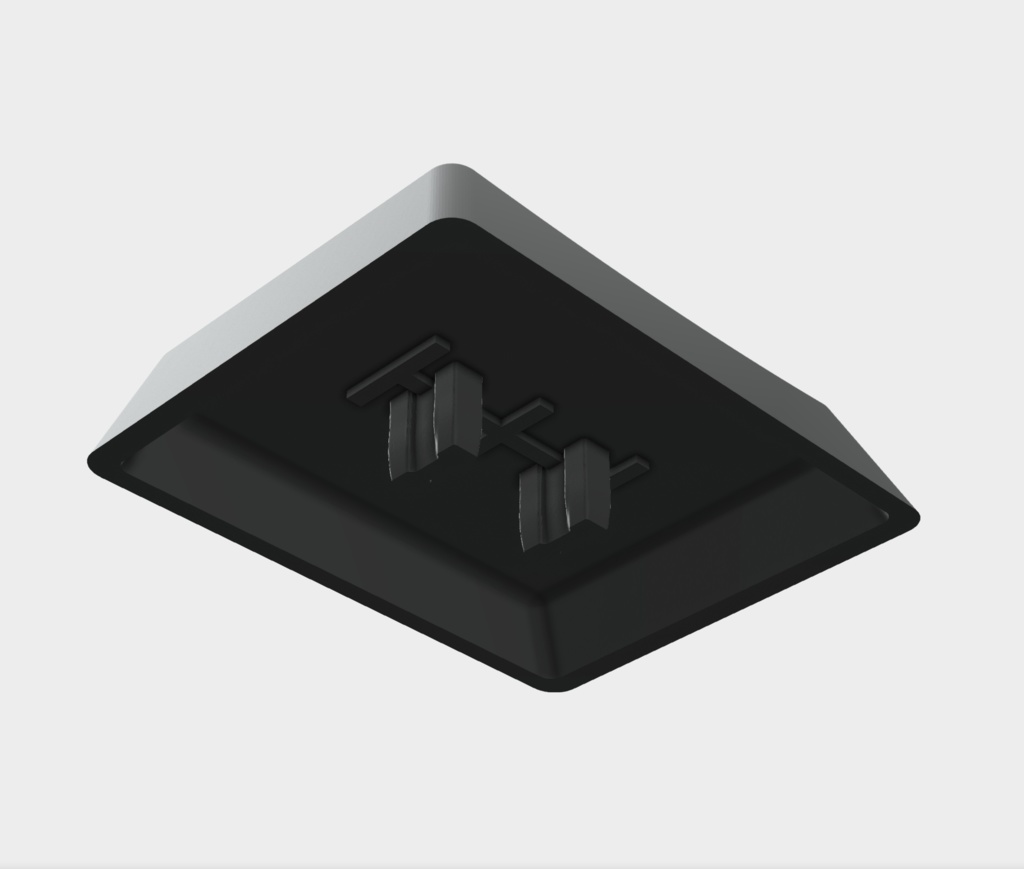

kailh choc v1用のブランクキーキャップのＳＴＬデータです。 通常モデルとは異なり狭ピッチ用のものとなっています。 1uのもので外形16.5mm×16.5mmをベースに1.25u・1.5u・1.75uのサイズ展開となっています。
特徴

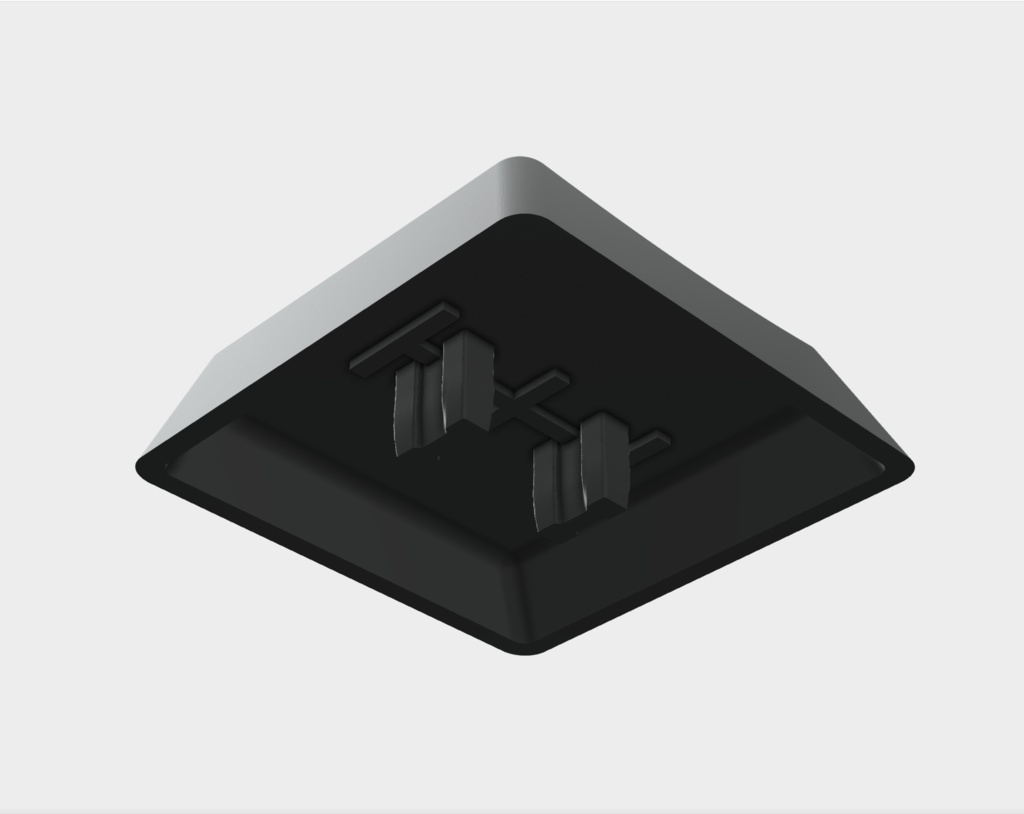

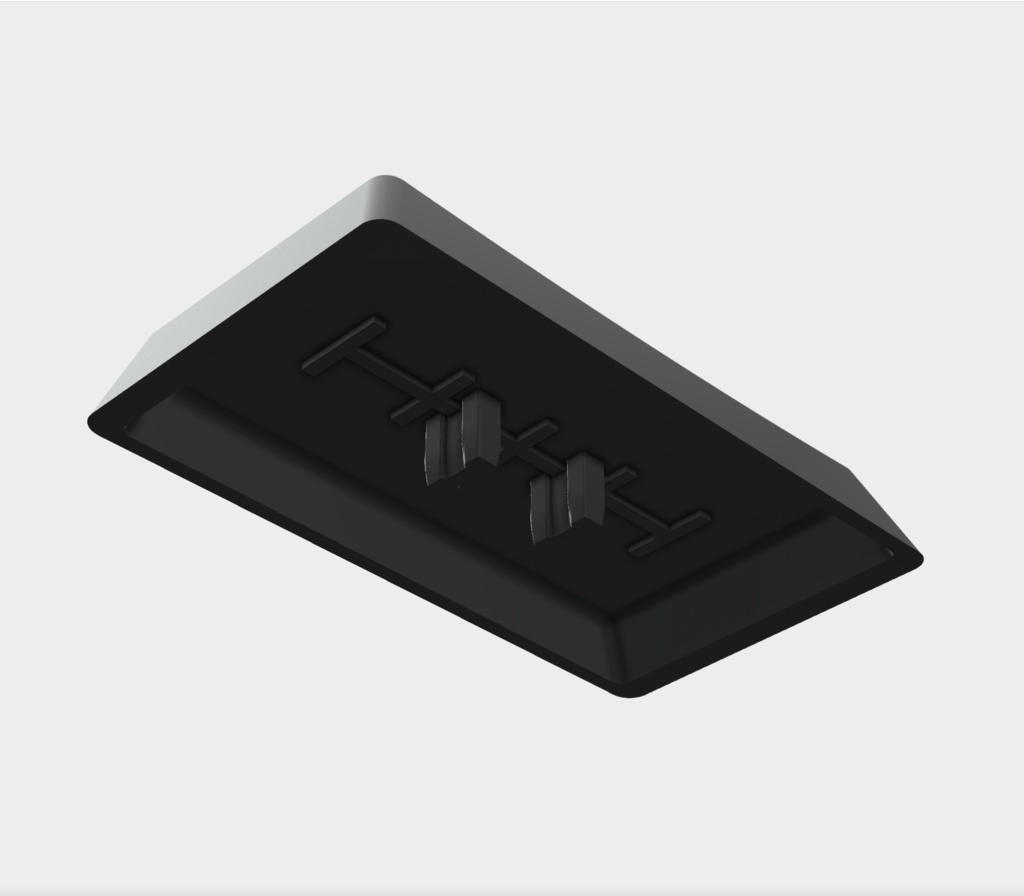

・キーキャップの奥側で0.5mm程度、手前側で0.7mm程度湾曲しています。 ・1.75uのものは特に幅があるためキーの押し方のクセによってはスタッドが折れたりキーキャップが外れることがあるかもしれません。 その際は瞬接等自己責任での対策をお願いします。 ・キーキャップボトムエンド部とキースイッチのマウントプレートとのクリアランスはフルボトム時に0.8mmとしています。 マウントプレートの上にさらにプレートがある場合はご注意ください。 ・Dimensions: 1u :16.500x16.50x4.58h(mm) 1.25u:20.875x16.50x4.58h(mm) 1.5u :25.250x16.50x4.58h(mm) 1.75u:29.625x16.50x4.58h(mm)
注意事項
環境、材料または精度等によりキースイッチとの嵌合に誤差の生じる場合があります。 以下の試作環境では無加工無修正で使用可能でした。 試作環境 ELEGOO Saturn NOVA3D 水洗いレジン
利用規約
再配布について： 再配布は禁止とします。No redistribution. 商用利用について： 商用利用は原則禁止とします。Commercial use prohibited. 希望される場合はご連絡ください。
