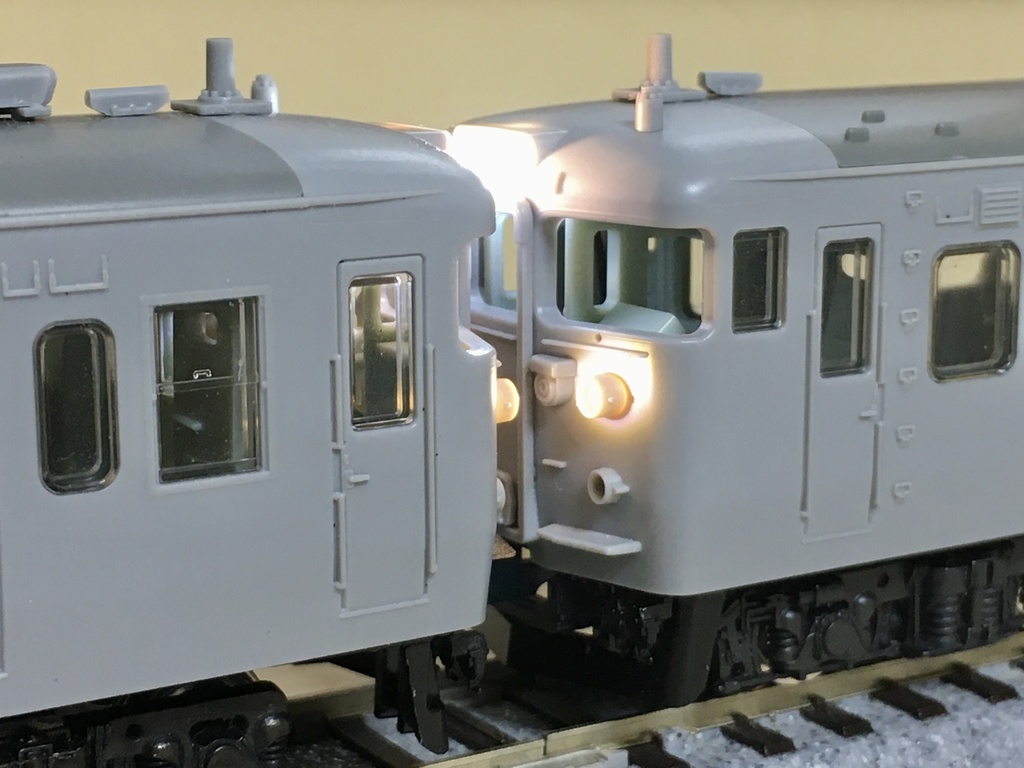

※画像は市販プラ製キット取付時の使用例です。商品本体は４枚目の画像になります。画像は試作品のためリード線が短くなっています。 1/80スケール115系プラスチックキットに使用できるライト基板のセットです。部品実装、配線済み。市販金属製台車、センターピンを使用する事によりハンダ付け不要で点灯化することができます。 こちらはスイッチ機能付きとなります。通常製品は他ページとなります。 スイッチがあるため本製品は床板に大きな穴を2箇所開ける必要があります。 スイッチ機能を使用する予定の無い方は通常製品を推奨いたします。 製品仕様 入数　先頭車2両分入り （ライト基板×2、スイッチ付車体引き通し基板×2） 点灯箇所　ヘッドライト、テールライト、種別幕、運転室灯 ※種別幕は常点灯、運転室灯は後進時点灯 最大電圧　DC12V PWM制御パワーパックでは停車時から各ライトが点灯。 スイッチ機能 スイッチは2個搭載されています。 スイッチ①ヘッドライト切替スイッチ ヘッドライトを進行方向に関わらず常点灯に切り替えるスイッチです。 西日本車の連結面両側点灯状態を再現できます。 スイッチ②ライト消灯スイッチ スイッチを切り替える事により全てのライトを消灯できます。 取り付け時の加工について 本製品取り付けにあたり運転室パーツ、床板に加工が必要となります。詳細は説明書に記載しています。また加工するための治具シートが２種類付属します。 両軸集電台車の使用について 本製品では加工して取り付けた場合でもスイッチ回路の都合上プラ製両軸集電台車を使用する事はできません。 スイッチ無し通常製品では取り付けに各自加工、はんだによる配線が必要となりますが、車体引き通し基板に配線が可能なパッドを設けています。 ご注意 本製品を使用した事により万が一損害が発生した場合の補償はいたしかねます。自己責任でご使用下さい。 本製品使用についてプラ製車両キット、台車メーカーへの問い合わせは行わないようお願いいたします。
