プラモデル用ディティールアップ部品サンプル(※商用利用不可)
- Digital0 JPY

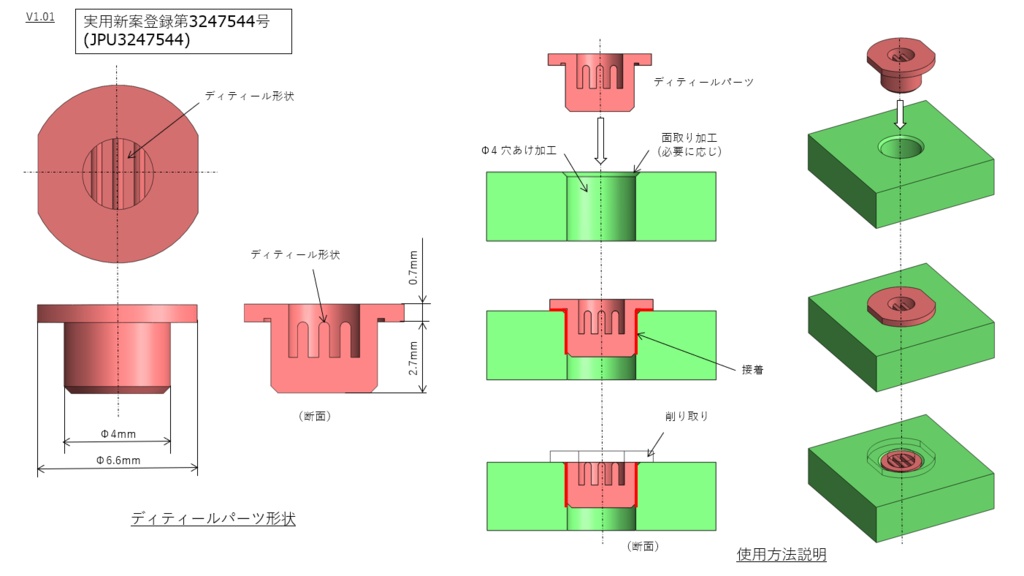

自身で考案したディティールアップパーツのテストサンプル37種のSTLデータ及び、形状説明用3D-PDFデータです。 埋込形状に特化したワンポイント形状を、 ①ドリル穴あけ ②埋込接着 ③削り出し(繋ぎ目埋め) のみで成形可能な構造としています。 凹形状自体は様々な形状を想定していますが、共通構造として、「ドリル穴あけ+埋込接着+削り出し成形」のみで実現可能です。 既存のパーツを、穴部に接着する際に問題になり易い、「深さ方向の位置決めしにくさ」「装飾部への接着剤の廻り込み」を防止する形状があることが、実用新案登録のポイントとなっています。 ・ラフト、サポートは無しでの造形を推奨します。 ・STLファイルの標準寸法では、Φ4mmの穴あけに対応したデータとなっています。 使用用途により、スライサソフト上にて適宜サイズ調整ください。 <例> Φ3mm対応:サイズ75% Φ5mm対応:サイズ125% 【参考】 https://x.com/snufkinsnufkin/status/1824786079859482952 https://x.com/snufkinsnufkin/status/1904179738601468002 【ご注意事項】 個人利用範囲にて、STLデータを元にした造形、データ拡大縮小、個人間での無償譲渡、SNS等媒体への画像利用等は、ご自由にお願いします。 商用利用不可。 サンプルデータのため、データ利用に関する一切のトラブルについては当方免責とさせて頂くことをご理解の上、ダウンロードください。
