汎用IoT基板 "E-Progress-S3"

Purchase via Buyee

Buyee is a third party service for shipping your items globally. Read More

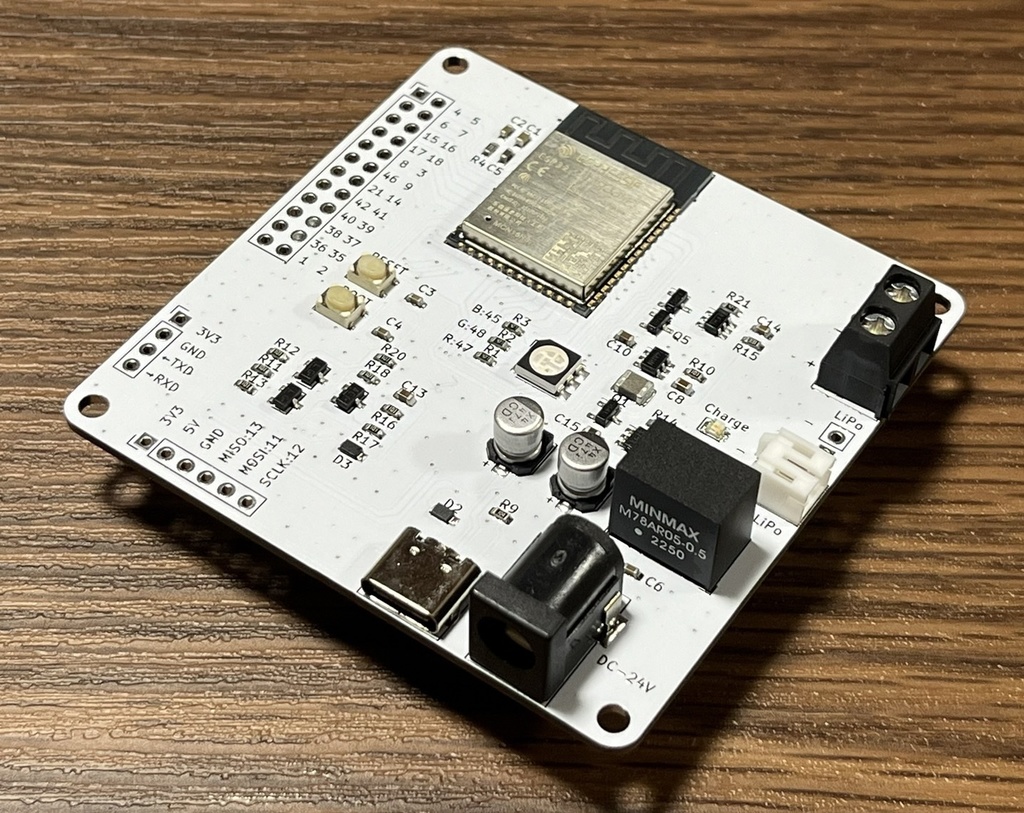

汎用IoT基板"E-Progress-S3"は，以下の特徴を持つIoT機器試作特化型マイコン基板です。これらの機能で，あなたのDIYや試作機開発の更なる加速が期待できます。 ※基板サイズ：68mm×68mm，四隅にM3ネジ用穴を配置。

◆無線マイコン "ESP32-S3"を使用

無線マイコン"ESP32-S3"を使用しており，以下の無線方式に対応。・Wi-Fi(802.11b/g/n) ・Bluetooth(V5.0, BLE, Bluetooth mesh)

以下の電源コネクタに搭載しており，試作機製作において様々な場面で使用が可能。【搭載電源コネクタ】・USB-TypeC ・DCジャック(Φ2.1mm標準，6.5～24Vまで対応) ・PHコネクタ（1セルLiPoバッテリーなど）・ネジ圧着端子（直流安定化電源など）

SPI, UART, その他GPIOにピン配置を分類し，シンプルな配線を実現。

PHコネクタから1セルLiPoバッテリーを接続，USB-TypeCもしくはDCジャックから給電することで充電が可能。また，過充電・過放電防止回路も搭載。

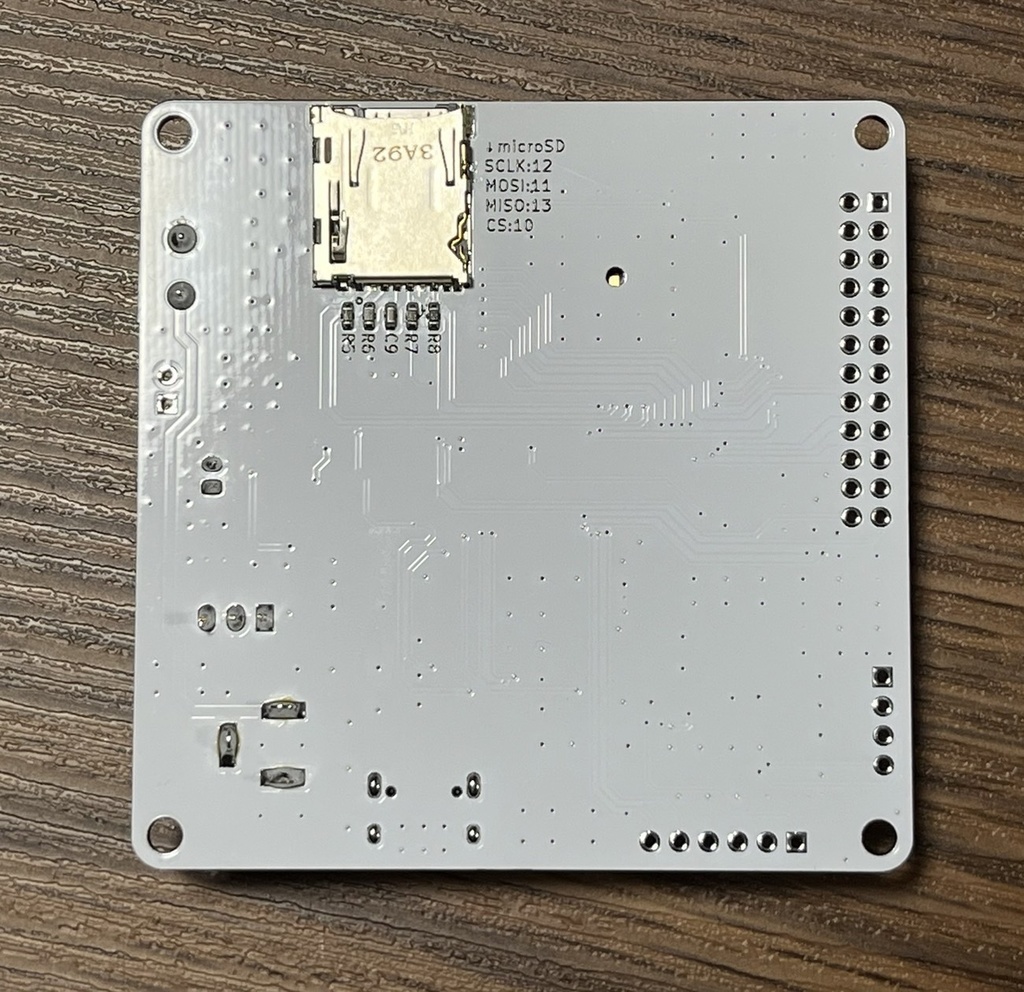

裏面にはmicroSDカードスロットも搭載。 SPI通信で接続可能，対応するGPIOピンは以下の通り（ピンアサインは基板裏面にも記載）。・CLK：GPIO12 ・MOSI：GPIO11 ・MISO：GPIO13 ・CS：GPIO10

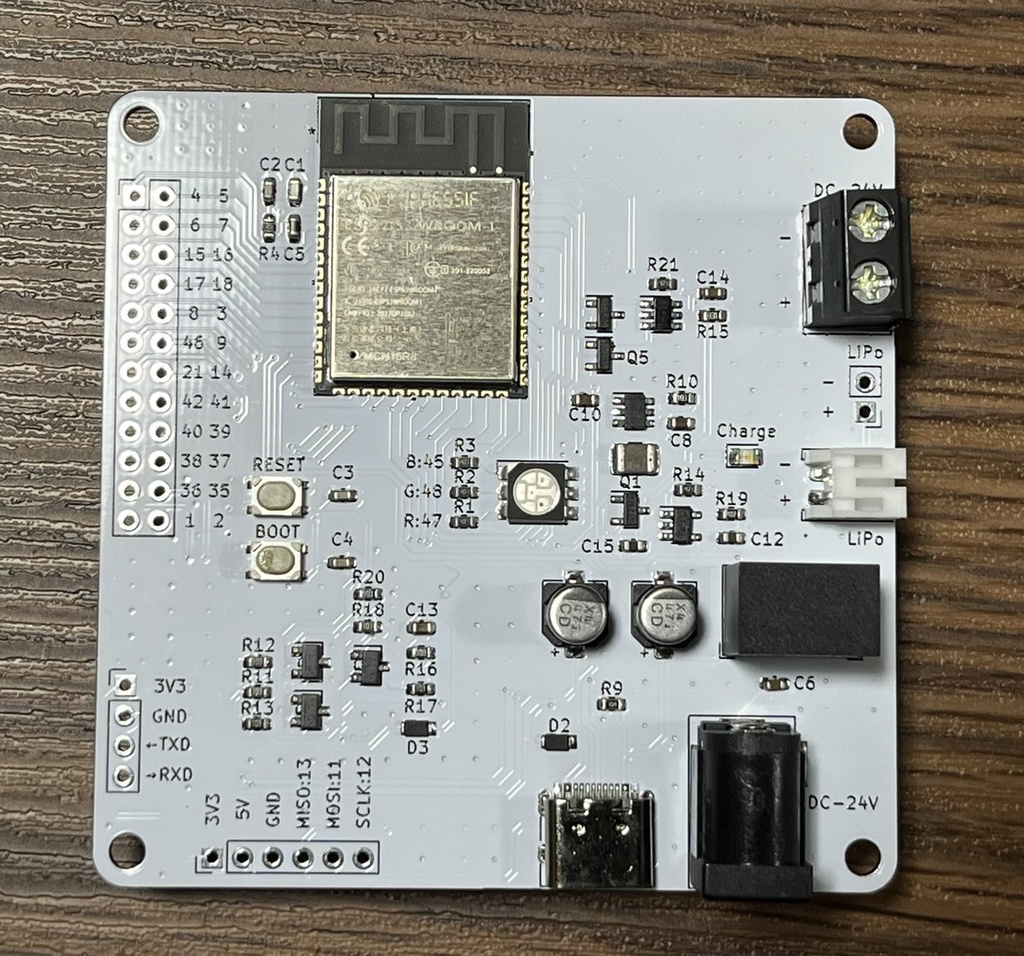

基板中央に3ピン独立のRGBフルカラーLEDを搭載。対応するGPIOピンは以下の通り（ピンアサインは基板表面にも記載）。・R：GPIO47 ・G：GPIO48 ・B：GPIO45
