PMW3360 ブレイクアウトボード SUMI（墨）
- Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)1,500 JPY

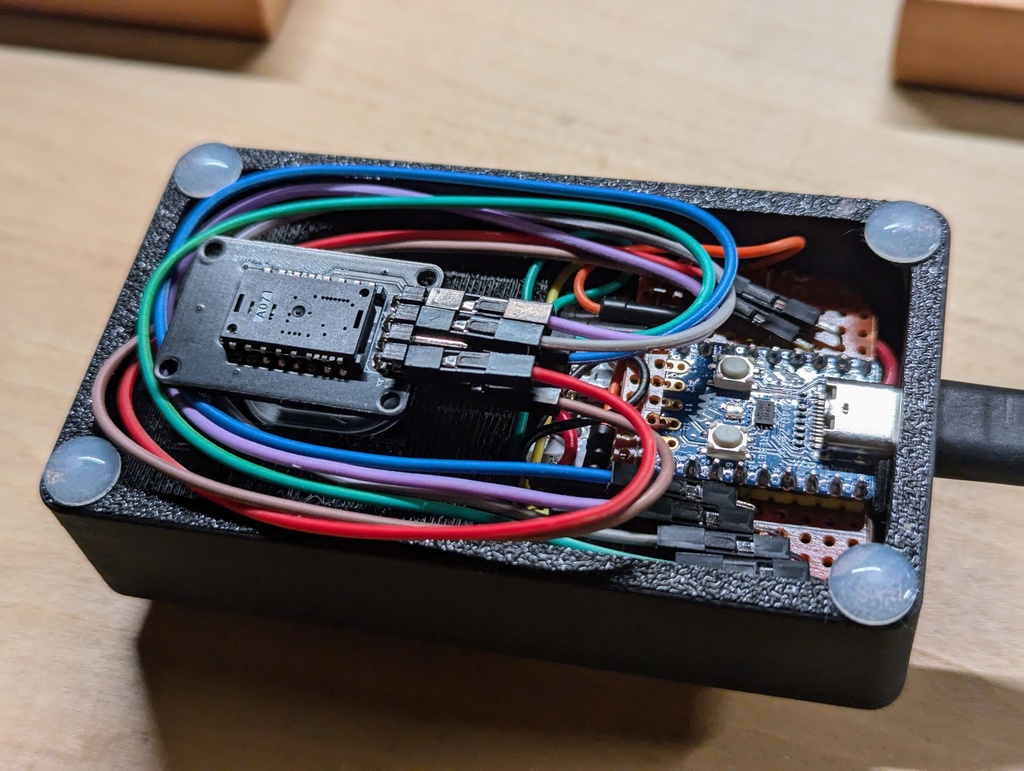

本商品はgithubで公開している https://github.com/snize/BOB-PMW3360-SUMI のrev1.2を元に制作したものです。こちらで公開されている回路図などを元に組み立てや組込を行ってください。 設計上動作することはプロトタイプ中の自作のトラックボールに組み込み確認しました。（三枚目の画像） 開発の着手からの流れはXのポストにぶら下げてます。 https://x.com/snize/status/1830624482257686828 SNSなどでポストする時は、bob_sumi や #bob_sumi を含めていただけると嬉しいです！
特徴

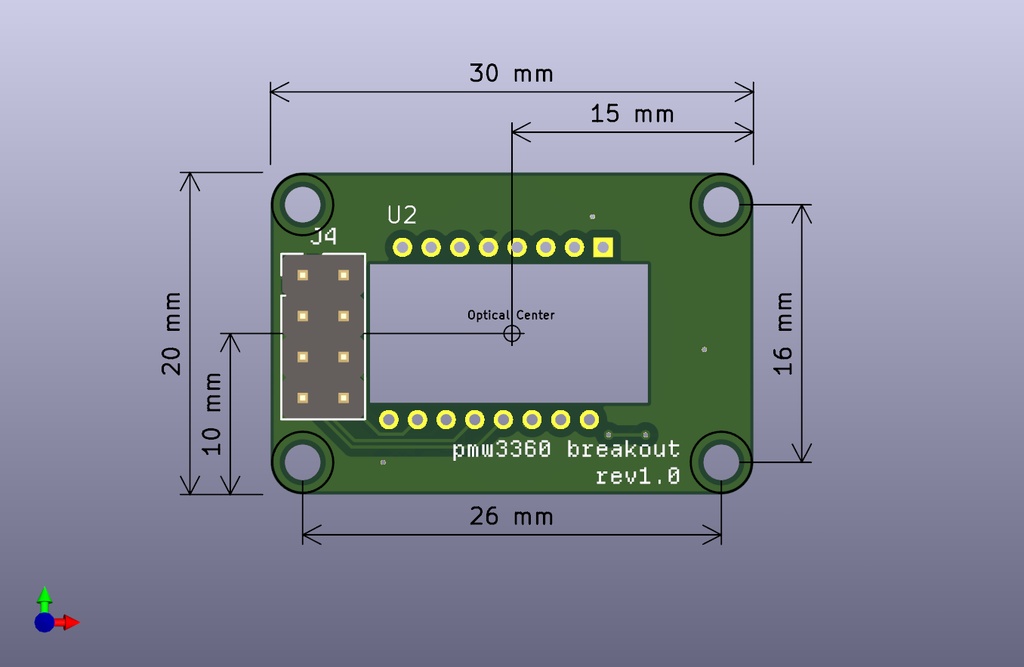

PMW3360用のコンパクトで低コストなブレイクアウトボードです。自作キーボードや自作トラックボールの試作や流用・組み込みを意識して設計されています。自分のプロトタイピング用に作成したものですが、商用含む組み込みが可能なライセンスにしました。 - 3.3Vのみで動作に限定することで部品点数を削減し低コスト・コンパクト化 - 手はんだでの表面実装を前提とし手はんだ用のパッドサイズと間隔を採用 - 基板の中心とOptical Centerが一致するように配置 - レンズ部の厚みは基板面から約3.4mm(PMW3610は約4.0mm)で若干の違いあり
サンプルプロジェクト
https://github.com/snize/BOB-PMW3360-SUMI/discussions/2
注意点
本商品はプロトタイピング用としてご自分で設計されるような方向けに頒布します。またVカットのバリ取りなどの仕上げも行っていません。予めご了承ください。
変更点
- 1.2｜シルクスクリーンのみ変更
商品に含まれないもの
1. 光学センサ（PMW3360）とレンズ 2. ピンヘッダ 3. その他[商品に含まれるもの]に記載がないもの
商品に含まれるもの
1. 基板 x 1枚 2. 表面実装用のパーツ C1, C4 C2 C3 R1, R3 R2 U1
多く必要な場合
大量購入があった場合に在庫切れなど捌ききれないので購入数上限を設定させて頂いておりますが、ご自身のでの使用に限り追加購入頂けるようにすることも検討しておりますのでその際はBoothのメッセージ機能よりお声掛けください。 Githubリポジトリを利用しご自身でJLCPCBなどに発注制作いただくか、こちらに未実装版のセットも用意しています。 https://bulblub.booth.pm/items/6536353
