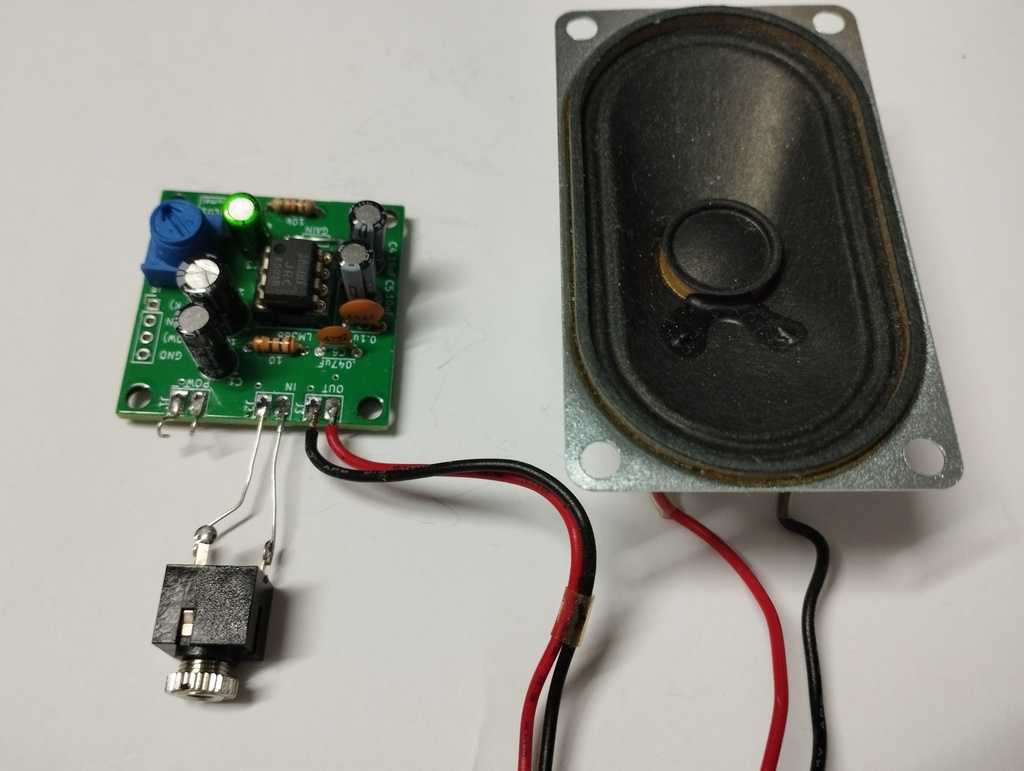

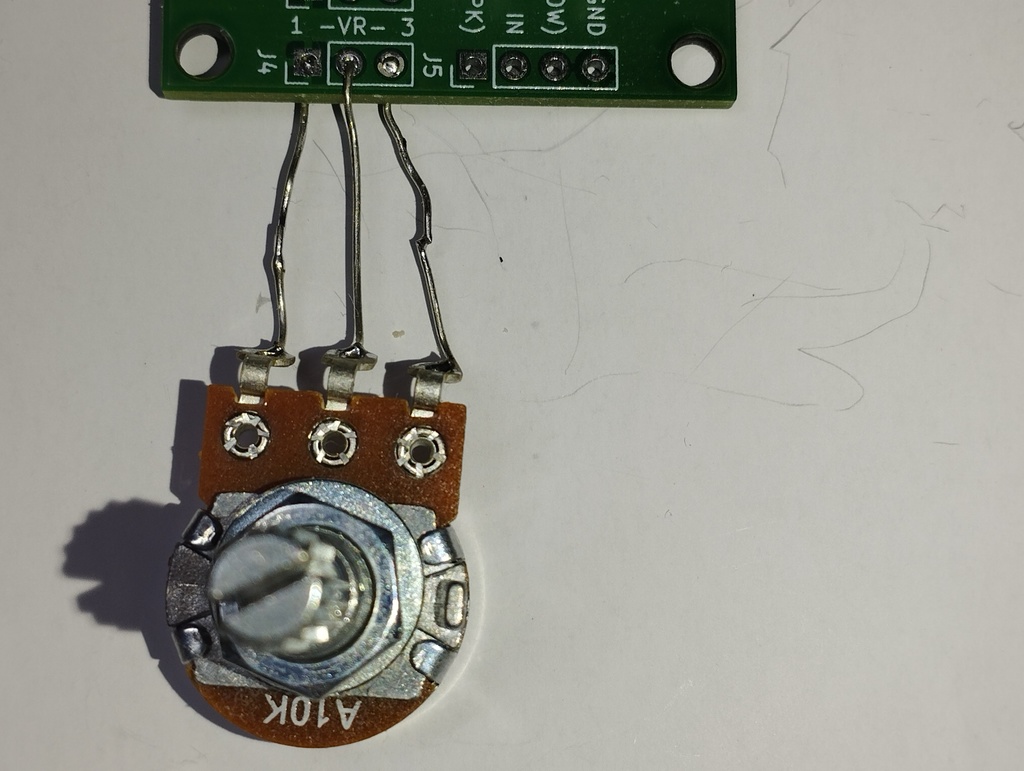

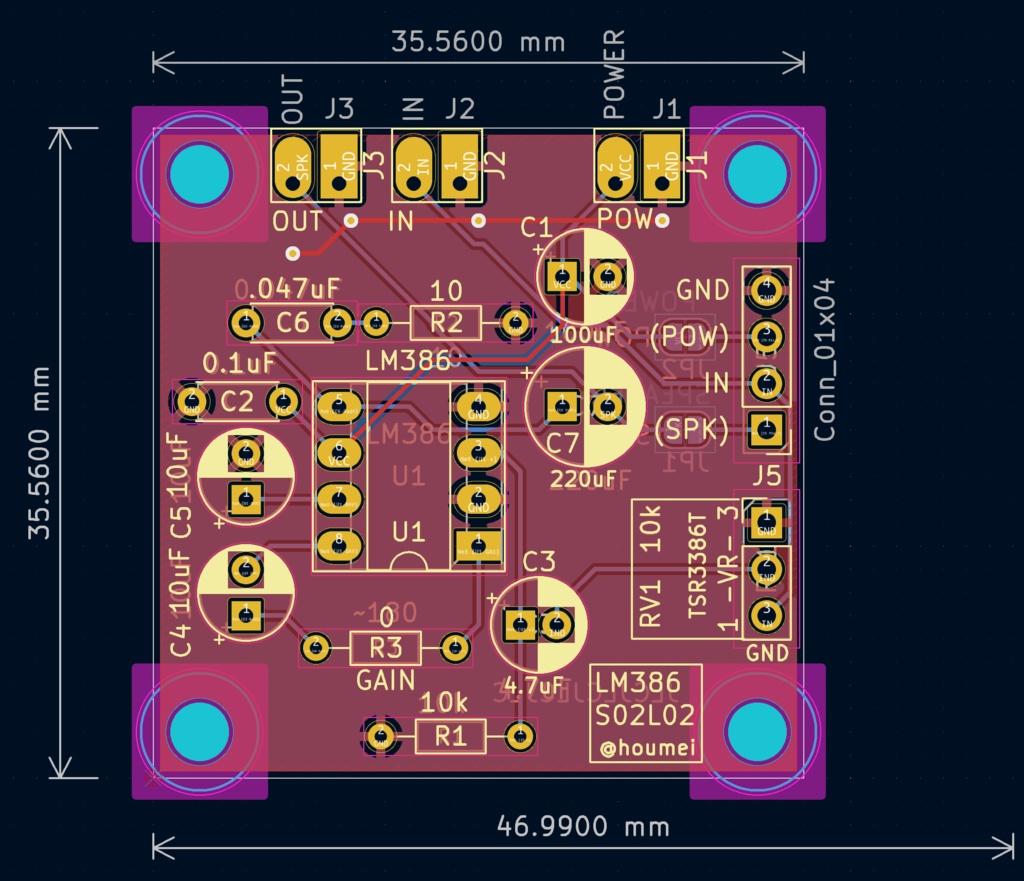

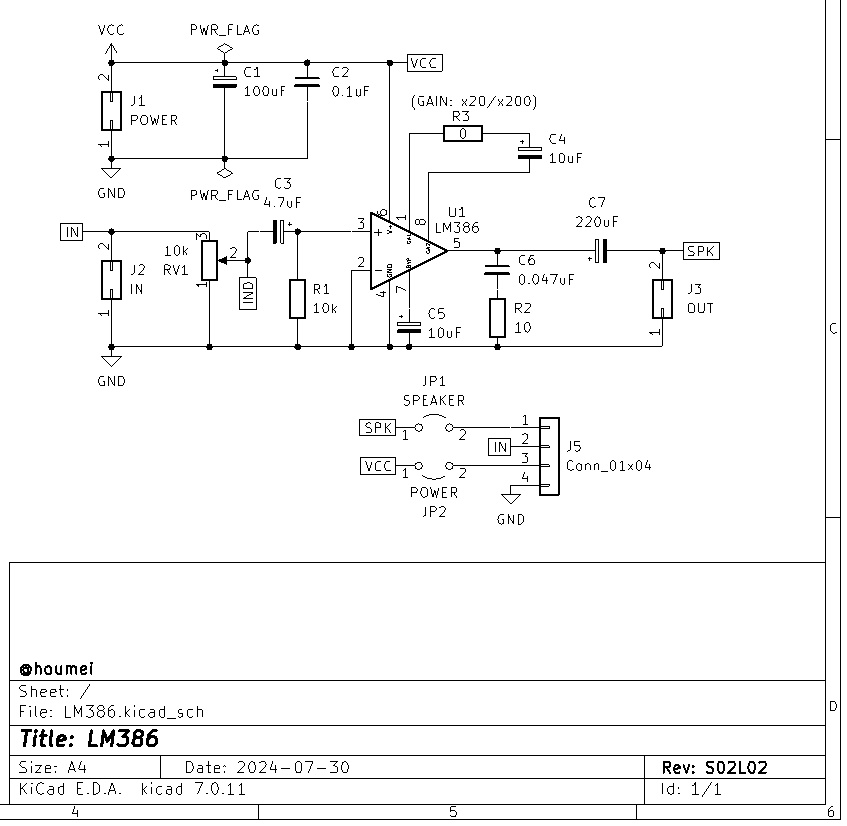

LM386を使ったアンプ用の基板 2枚セットです。 秋月電子の ユニバーサル基板でつくる386アンプキット AE-386AMP-UNIV の部品がそのまま使えます。 https://akizukidenshi.com/catalog/g/g112278/ 各仕様も上記キットに従います。 ※注意点 ・R3 ゲイン調整用の抵抗はめっき線などでショートしてください。または任意の抵抗を入れたりオープンでもかまいません。 ・キット付属のボリュームは写真 5枚目の様に配線してください。 ・キット付属のボリュームの代わりに半固定抵抗を基板上に実装できます。 半固定ボリューム 10kΩ [103] TSR-3386T-EY5-103TR https://akizukidenshi.com/catalog/g/g108012/ ・J5 に4ピンのL型ピンヘッダを実装することによりブレッドボードに挿して使うことができます。このとき必要に応じて基板裏面のJP1、JP2をショートしてください。
