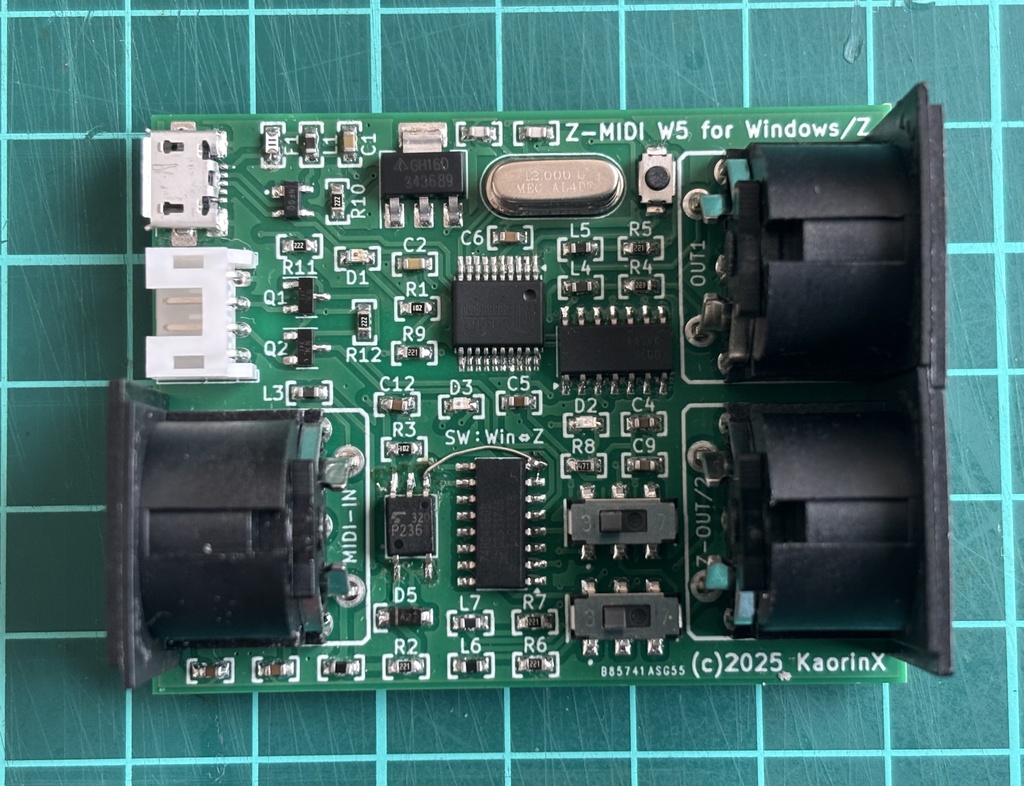

お手元のWindowsパソコンが、GS対応MIDI音源モジュールに！ X68000 Zシリーズ(EAK/BLACK EDITION)と Windowsパソコンを接続し、MIDI音源モジュールがなくても、手軽にGS対応MIDI音源による演奏を楽しむことができるインターフェースユニット(基板)です。 また、従来のV2シリーズ相当のMIDI-OUT、4th相当のMIDI-INをサポートしますので、MIDI音源モジュール、キーボードなどを接続し、活用することも可能です。 X68000 Zシリーズ背面のUART端子と、WindowsパソコンのUSB端子に接続して使用します。それぞれMIDI-INとMIDI-OUTをサポートします。 ①Z-MIDIモード X68000 Zで利用するモードです(4th相当のMIDI-IN＆MIDI-OUT及びV2＆V2.2相当のMIDI-OUTをサポートします)。 MIDI-IN：X68000 ZのMIDI-IN(4th相当) MIDI-OUT：MIDI-OUT(V1/V2/V2.2/X3/4th相当)の出力、及びWindowsパソコンのMIDI-IN経由で、Windowsに標準搭載されているMIDI音源機能(Microsoft GS Wavetable Synth)を利用できます。 ※本モードでは、Windowsのソフトウェアの設定により、MIDI音源モジュールがなくても、Roland純正(ライセンスされている)GS音源による演奏が楽しめます。 ※4th相当のMIDI-THRU/2OUTはサポートされません。ご容赦ください。 ※Microsoft GS Wavetable Synthは、リバーブのサポートがありません。そのため一部のデータでは正常に演奏されない場合があります。 ②Windowsモード WindowsパソコンでMIDI機器を利用するモードです。 MIDI-IN：WindowsパソコンのMIDI-IN MIDI-OUT1/2：WindowsパソコンのMIDI-OUT(2ポート) ※Nanjing Qinheng Microelectronics Co., Ltd.のCH345Tを搭載しています。利用できるソフトウェアは、搭載ICの仕様の制限によります。予めご了承ください。 ※エミュレータではうまく動作しませんでした。なのでおまけ程度にお考え下さい。 ＜Windows動作確認済アプリ＞ 世界樹 8.2 MIDIberry MIDI-OX ※本製品の利用には、いずれかのアプリのインストールが必要です。 基板上の2個のスイッチでモードを切り替える仕様となっております。 ※MIDI音源モジュールを外部接続する場合には、別途MIDIケーブルが必要です。 ＜内容物＞ Z-MIDI W5 for Windows/Z 「UART to MIDIインターフェースユニットＷ5」 X68000 Z UART端子接続ケーブル(約30cm) MicoroUSBケーブル(約30cm/1m) 各1本 ※動作時は、インタフェースユニットの基板裏面がショートしないよう、十分ご注意ください。 ＜こだわり＞ ノイズ対策として、MIDI 1.0仕様ではオプションとなっているフェライトビーズ(1KΩ@100MHz)を挿入、基板両面もGNDパターンをできるだけ大きく取るようにしました。 TRSケーブルなどを使わず直結可能にした上で、基板をできるだけ小型化し、X68000 Zと一緒に持ち運べるように設計しました。 また、MIDIラインのショート対策として、5Vラインにリセッタブルヒューズを挿入＆MIDI-OUTの出力電圧を5V仕様としています。 ＜おことわり＞ 本製品は、株式会社瑞起さまのライセンス商品ではございません。また認定・許可も受けておりません。本インターフェースユニットの仕様及び対応ゲームソフトなど、本製品にかかわるすべての事項について、株式会社瑞起さまへのお問い合わせはしないよう、強くお願いいたします。 本製品は、同人ハードです。本製品を利用した結果生じるすべての責任につきましては、製作者、販売者は一切の責任を負いかねます。予めご了承ください。ご購入者様本人の責任においてご利用くださいますようお願い申し上げます。また、中古購入(オークション/フリマ含む)での製品保証は一切致しかねます。 「X68000」はシャープ株式会社の登録商標です。「X68000 Z」は株式会社瑞起の製品です。 その他の製品・商品名、サービス名、会社名またはロゴマークは、各社の商標、または登録商標です。 (c)2024-25 KaorinX
