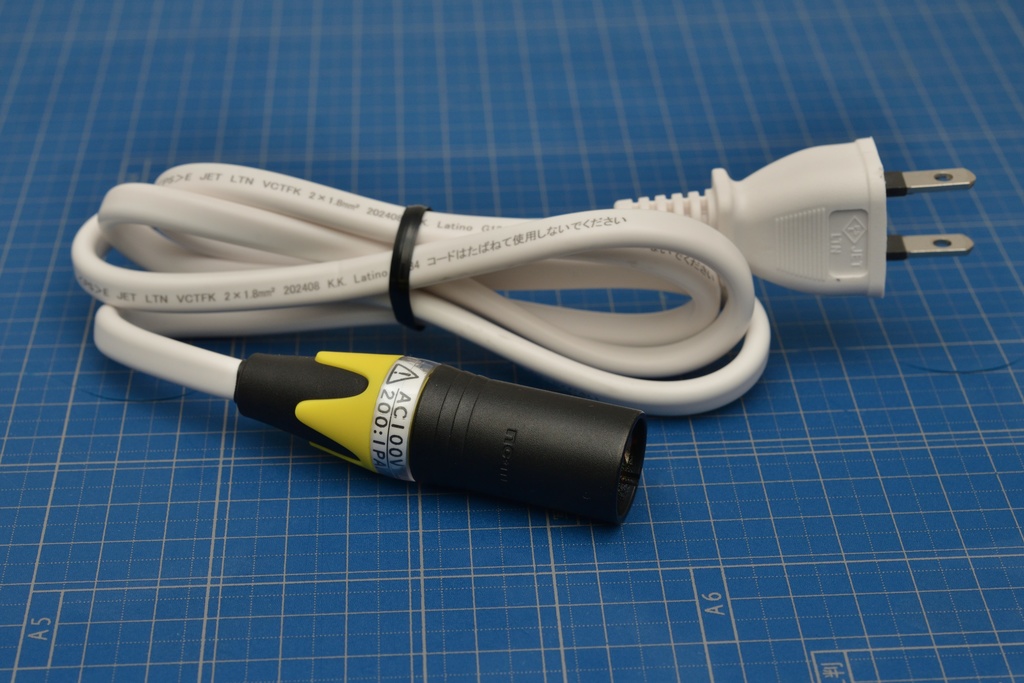

※安全性には十分配慮していますが、ご購入は自己責任で判断できる方に限らせていただきます。 当方での責任は一切負いかねますのでご了承ください。 ※この商品は写真のケーブルのみです。別途、XLR端子入力が搭載されたオーディオインターフェイスやレコーダーが必要となりますのでご注意ください。 【商品について】 ACコンセントの波形をXLR端子の音響機材で波形記録するための商品です。 商品は以下の2種類となります： ・組み立て済み完成品 ・DIYキット 音響処理ソフトウェアを使うことで、FFTやWave波形表示でAC電源の定量評価や瞬間的なトラブルの際の波形の観察が可能となります。 また発電機出力・UPS切り替え波形・海外の電源波形など・・・幅広い電源を観測して音声ファイルで記録や共有が可能になります。 【安全性について】 本商品は以下の安全対策を行っています ・XLR端子内に基板を内蔵し分圧抵抗を搭載 ・抵抗分圧により200:1で電圧を降圧 ・抵抗のショートモード故障に備えたヒューズを内蔵 ・AC100V接続時にXLR端子を触った場合の漏れ電流でも0.5Vrms程度、100μArms以下を担保 フローティング（絶縁）処理は行っていませんが、オシロスコープ用高圧プローブと同じ方式の回路です。 バッテリー駆動かつ筐体が絶縁タイプのレコーダー機器との併用した場合、より安全な使用が可能でGNDループノイズの心配もなくなります。 【組み立て済み完成品について】 ・画像1枚目の商品と説明書がセット ・ケーブルアセンブリおよび動作確認済み 【DIYキットについて】 ・画像3枚目の商品 ・安全面を理解し担保できる組み立てが可能な方向けの低価格モデル ・部材の調達状況により、後日販売予定 【ソフトウェアについて】 本商品の為にHoly Cater様に作っていただいたソフトウェアが下記よりダウンロードできます。 https://holycater.booth.pm/items/6324320 使用イメージは画像5枚目となります 録音した.waveファイルを読み込ませることで波形・FFTおよびノッチフィルタによりノイズ成分のみの評価・検聴が可能となります 【到着後のサポートに関して】 使用に関する問い合わせ等は行っておりません。 商品到着後の製品不良・故障などに関する問い合わせは連絡フォーム（本ページ上のメールアイコン）にてお願いします。
