プリント基板製USB-Cコネクタ #気軽にUSBC
Physical (worldwide shipping)
- Ships within 7 days1 left in stockPhysical (direct)500 JPY
Physical (ship to Japan)
- Ships within 7 days1 left in stockPhysical (direct)500 JPY
USB-Cコネクタを電子工作で使いたい方へ！ ブレッドボードやユニバーサル基板で手軽にUSB-Cコネクタを扱えるプリント基板製USB-Cコネクタです。1シートで48個分、コストを抑えながら活用いただけます。
内容物

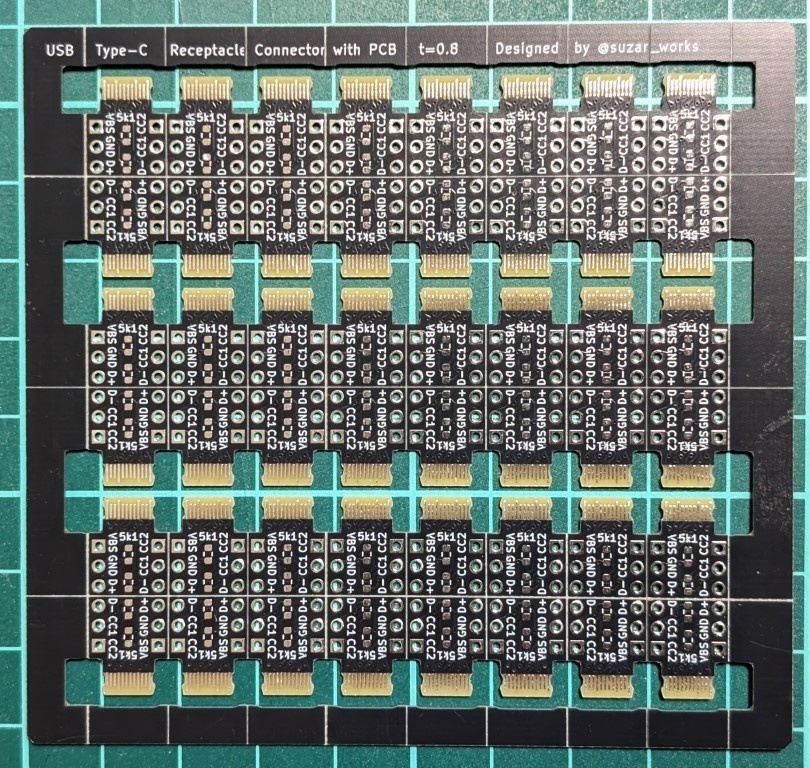

USB-Cコネクタ基板 1シート(48ピース) ・基板サイズ: シート全体 97.28×91.28mm ・ピースサイズ: 10.16×12.7mm ・基板厚み: 0.8mm ・信号線：VBUS, GND, CC1, CC2, D+, D- ※以下は同梱されません ・5.1kΩチップ抵抗 ・ヘッダピン ・ブレッドボード、ユニバーサル基板 ・ジャンパーワイヤー、USB-Cケーブル、電源
使い方

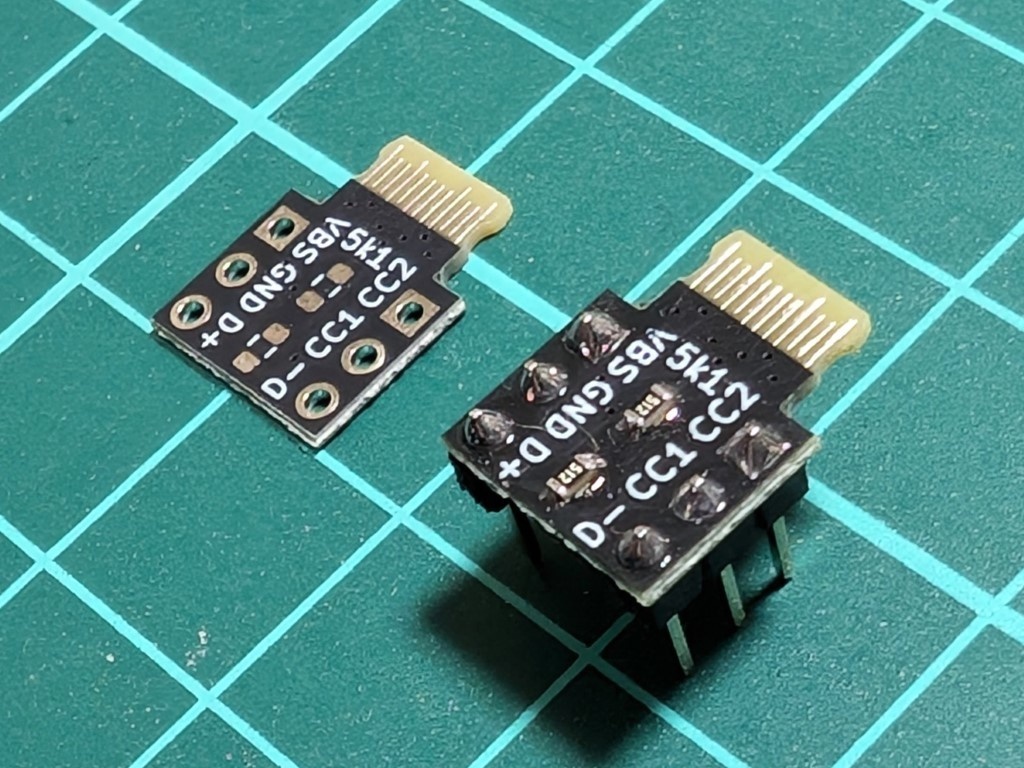

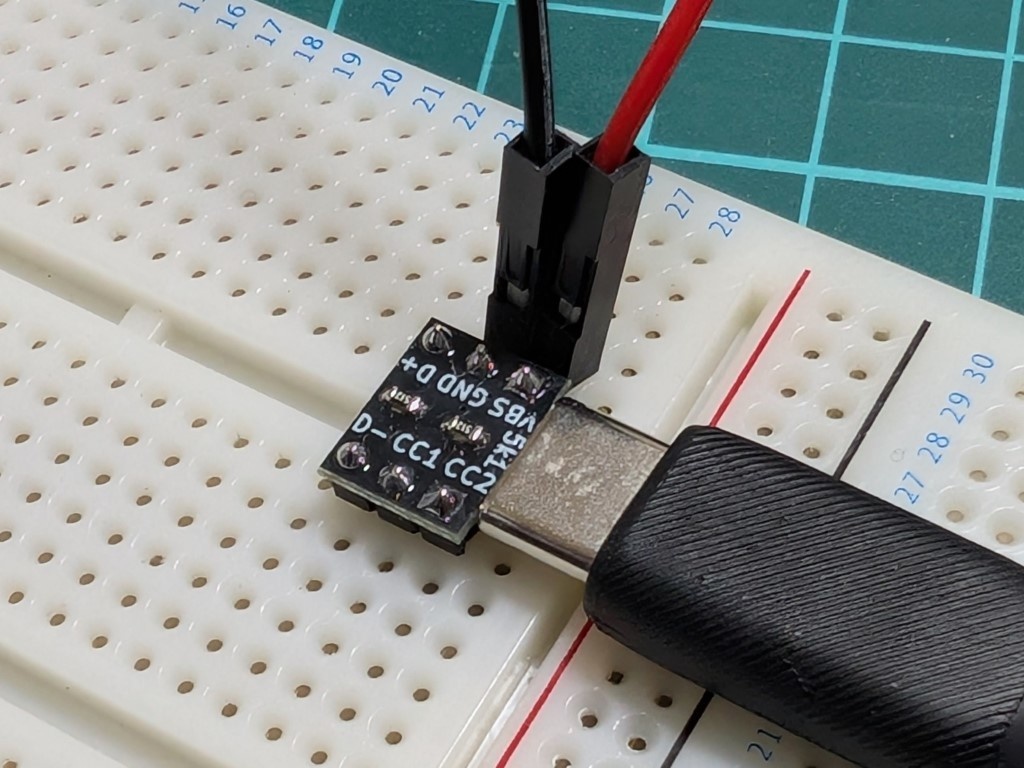

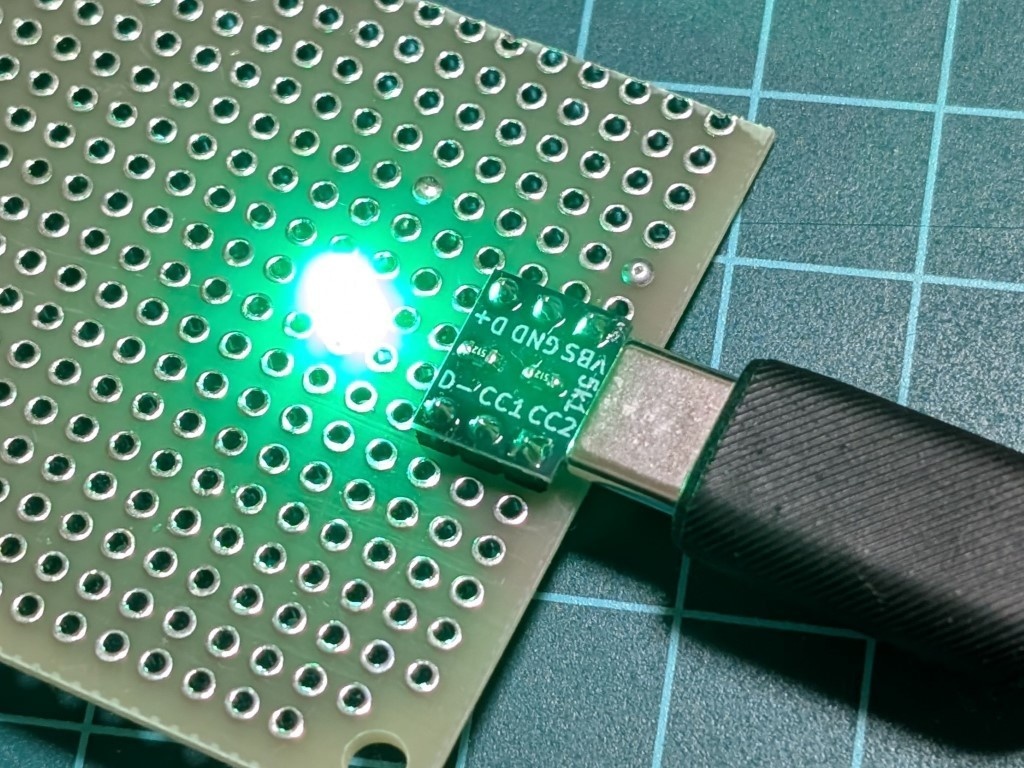

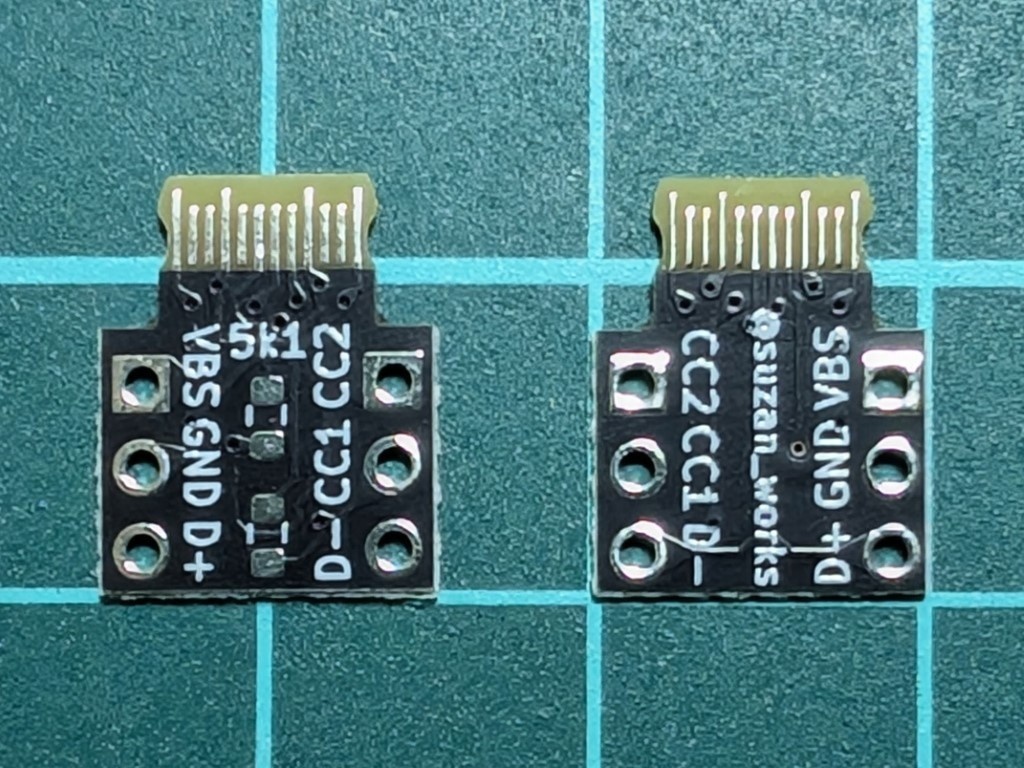

①Vカット部分でシートを分割 ②お好みのヘッダピンやユニバーサル基板へハンダ付け ③ブレッドボードやジャンパーワイヤーと接続して使用 (一般的なUSBの場合、VBUSピンは5V、GNDピンはGND) ④USB PD対応電源に接続する際は、基板上の専用パッドに5.1kΩ(チップサイズ1608M)を2個ハンダ付け ⑤USB D+, D- 通信線を必要に応じてご使用ください。
ご注意
・一般的なUSB-Cコネクタと異なりシェルが無いため、ケーブルに負荷がかかり破損の恐れがあります。試験用、実験用としてお使いください。 ・使用にはハンダ付けが必要です。 ・使用時の発熱やショートなどのリスクを伴うため、正しい極性・電圧を確認しながら使用してください。 ・ご使用は自己責任で行ってください。
設計データ
設計データはこちらで公開しています： https://github.com/suzan-works/USB-C_PCB_Receptacle (原価で欲しい人は、各自で基板製造発注をお願いします。)
配送方法
記名付きの郵便でお送りします(あんしんBOOTHパックではありません)。
