The Excalibur(The Epilogue用 拡張基板モジュール)
Physical (worldwide shipping)
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)5,000 JPY
Physical (ship to Japan)
- Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)5,000 JPY

<頒布に際しては、価格・仕様等変更になる可能性がございます点、ご了承ください> ※はじめに※ 本キットは別売、自作キーボードキットTheEpilogue専用の拡張基板モジュールです。キーボード本体は付属しませんのでご注意下さい。 本キットは一部電子部品類のはんだ付けが必要になる、DIYキットです。 組み立て時のご質問、ビルドガイドに関するお問い合わせ等はメッセージ機能、およびX(旧Twitter)DMにてお寄せください。 本キットはFR4を筐体に使用しております。FR4の製造・輸送時に微細なキズが生じる恐れがあります点、ご留意ください。 本キットのコントロールにはオープンソースのファームウエアであるQMKFirmwareを使用しております。 当該オープンソースのアップデートに伴い、本キットの仕様も変更となる可能性がございます。
本商品には以下の特徴があります

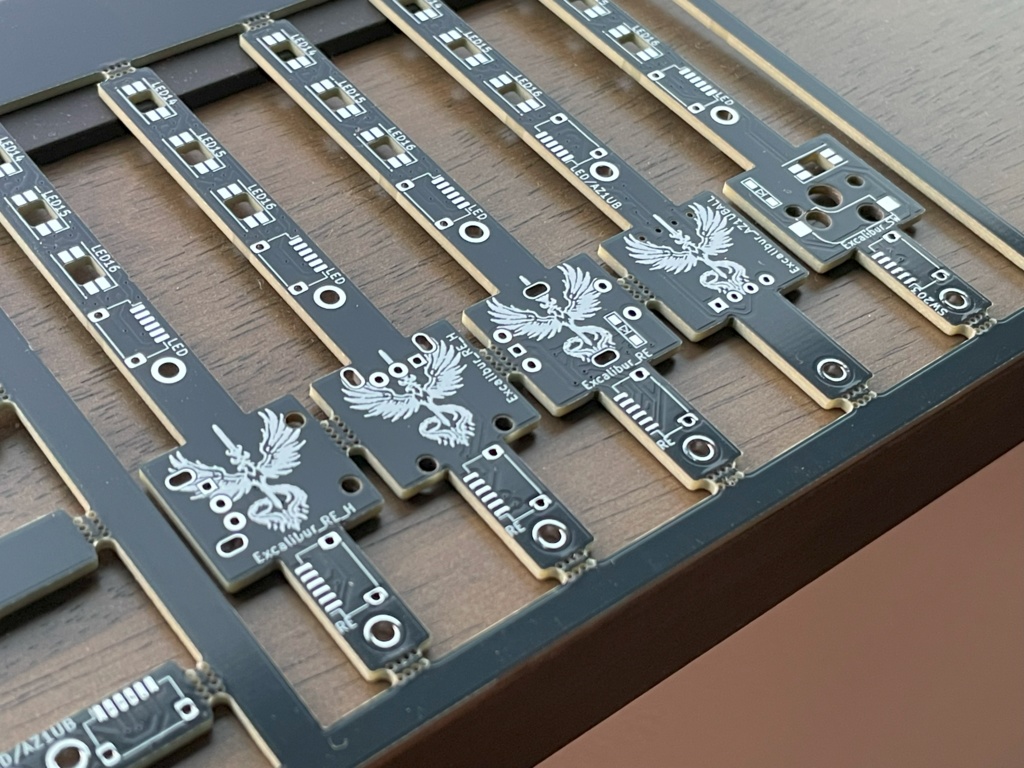

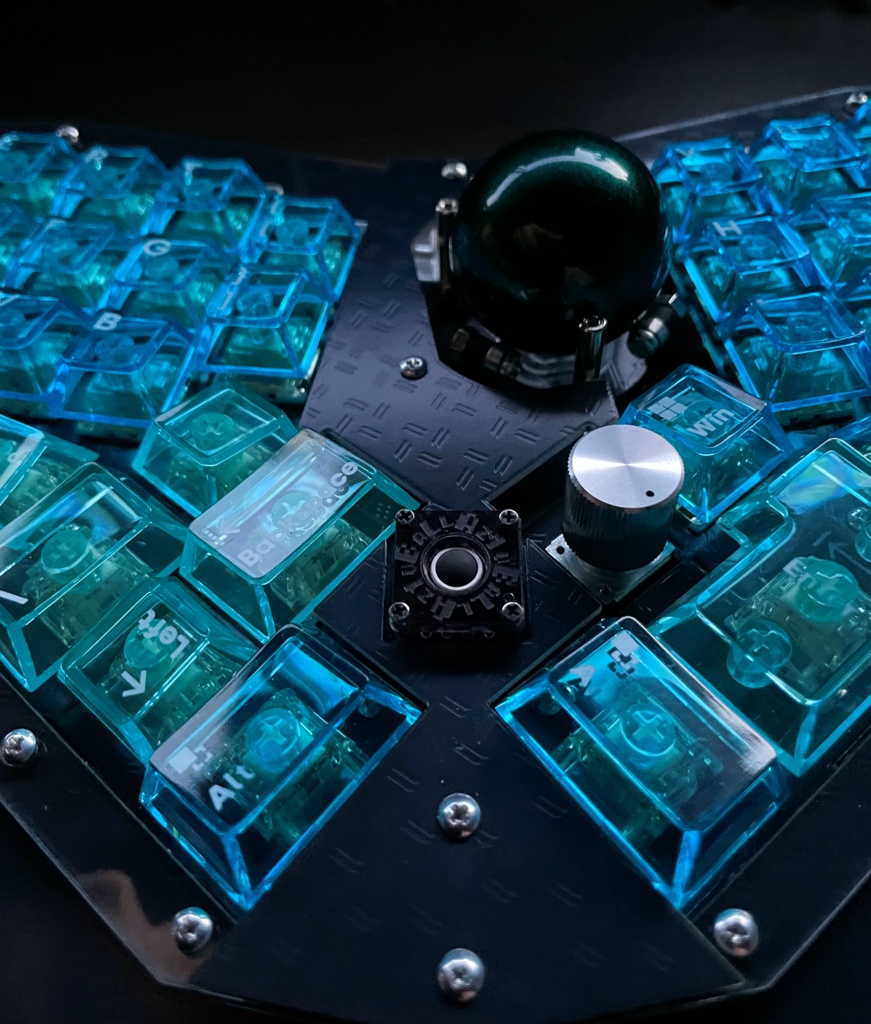

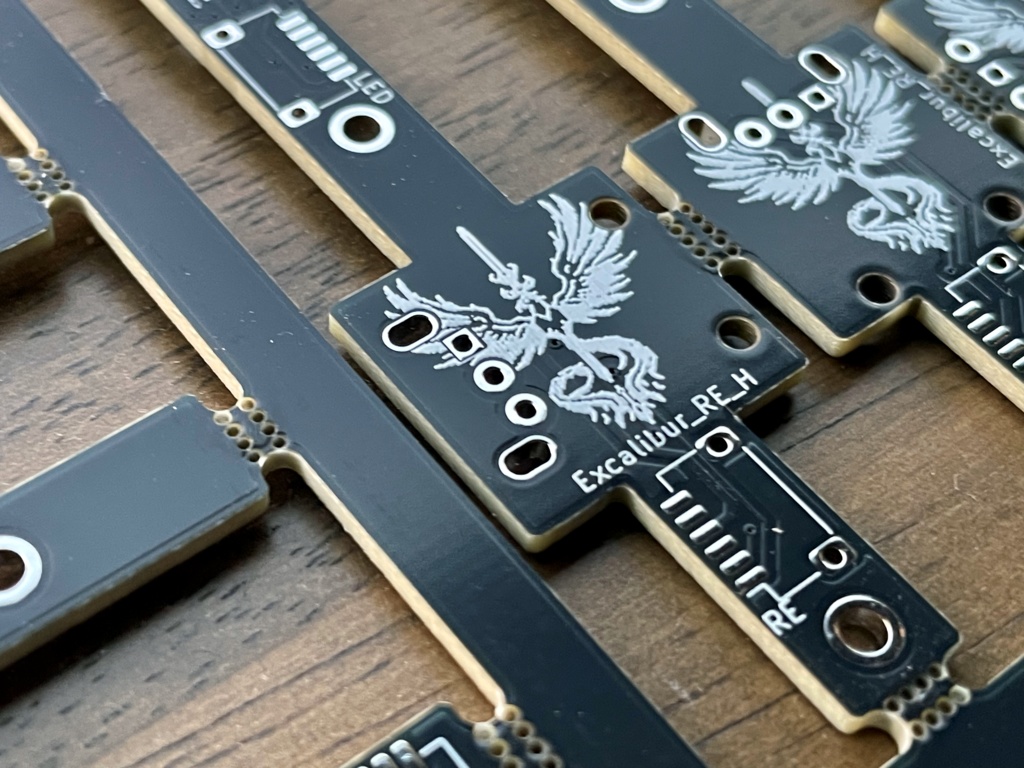

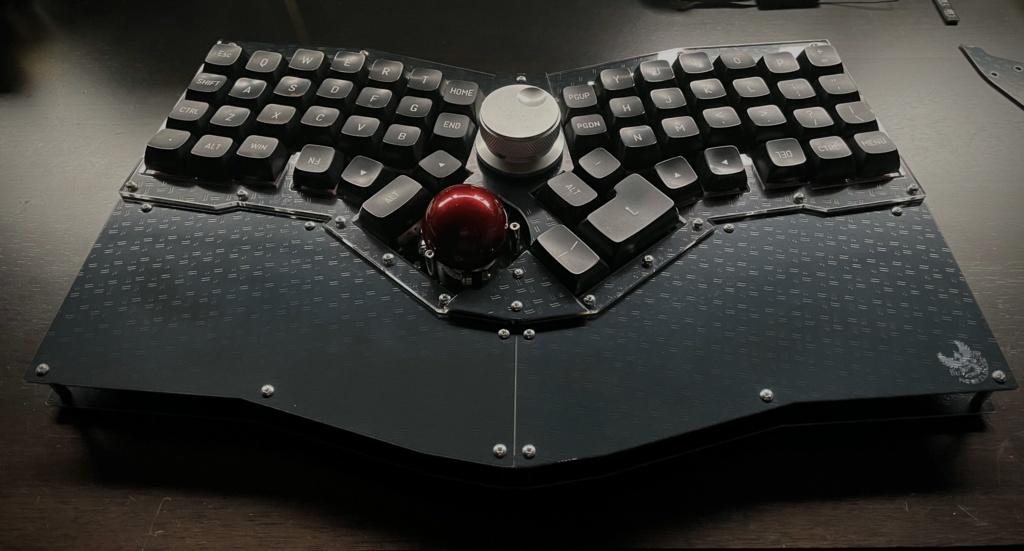

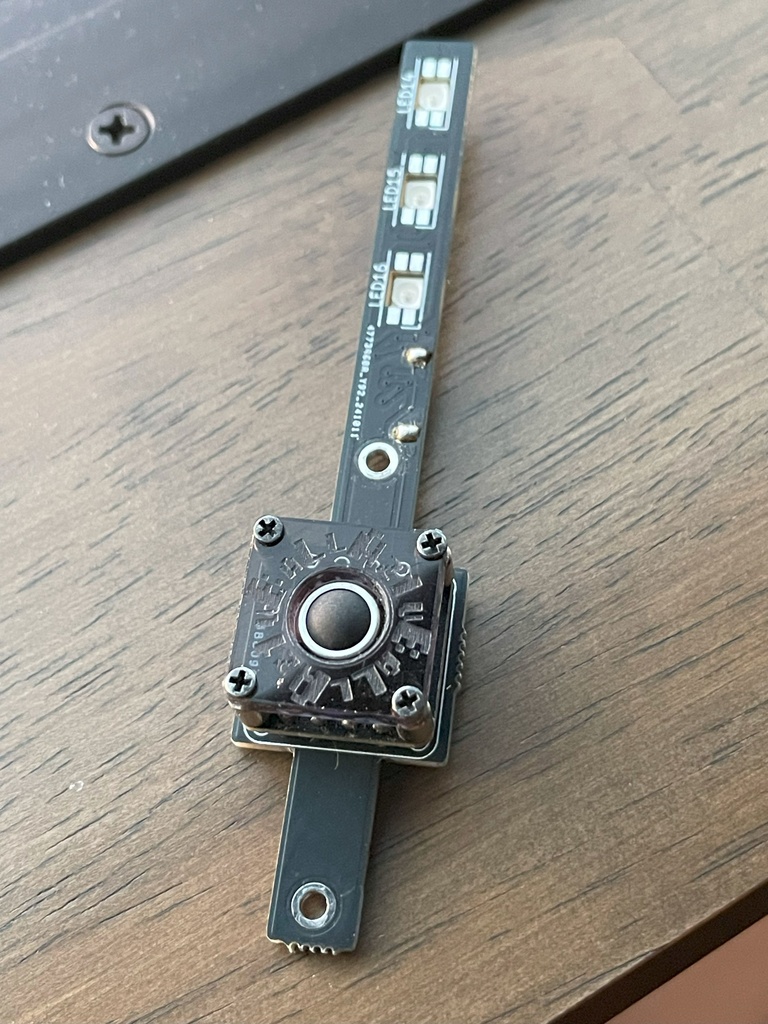

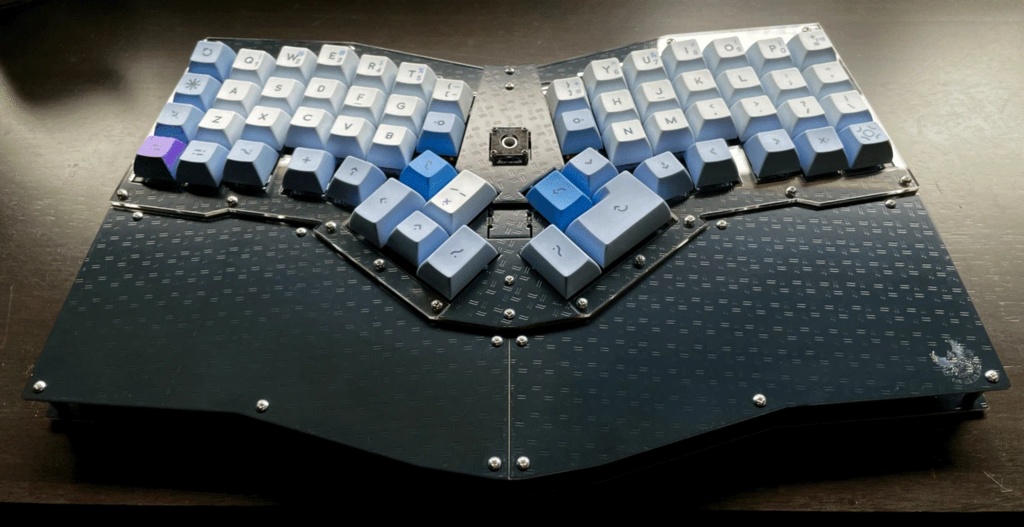

TheExcaliburは、自作キーボードキットTheEpilogueに取り付けることが可能な拡張基板モジュールとなります。 モジュールの実装位置は、キーボード本体の中央部分の2箇所(ボトム位置・アッパー位置)を選択して取り付けることが可能です。 基板は、LEDライト実装が可能・ボトム位置専用の「ロング基板」と、ボトム位置・アッパー位置それぞれに取り付け可能な「ショート基板」を同梱しています。 ショート基板は、取り付け位置に応じて、人差し指位置、親指位置へ、トラックボールモジュール組み合わせて実装することが可能です(商品写真参照)
実装可能なモジュール(2025.2時点①-④)

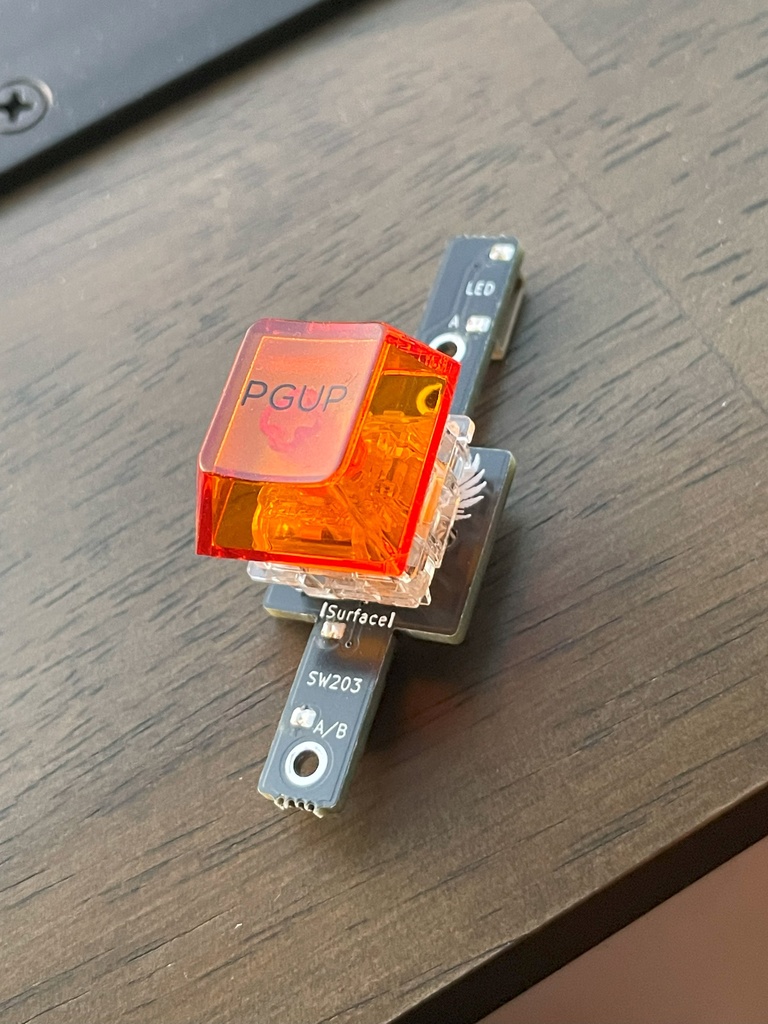

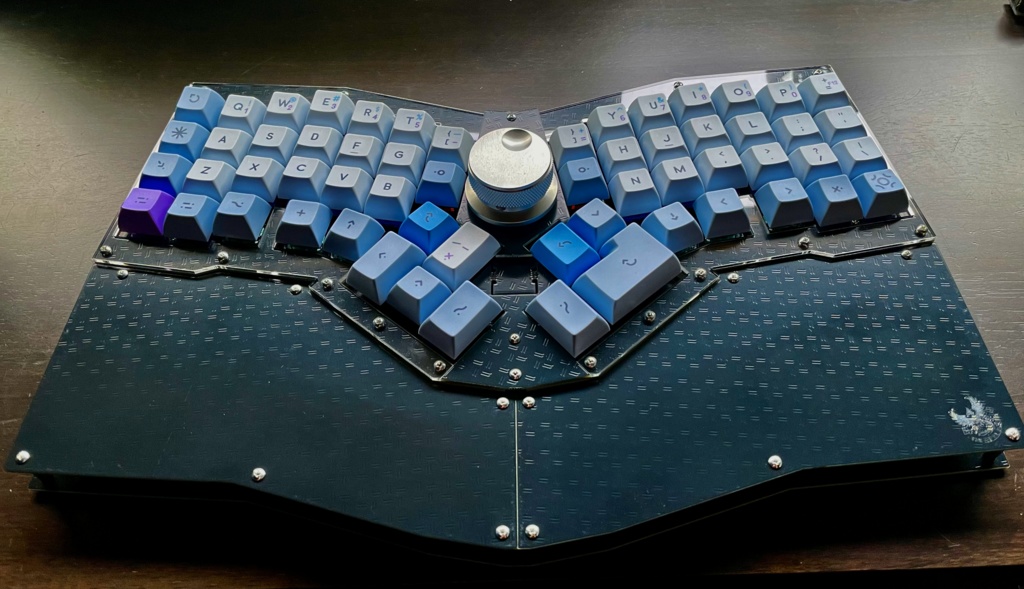

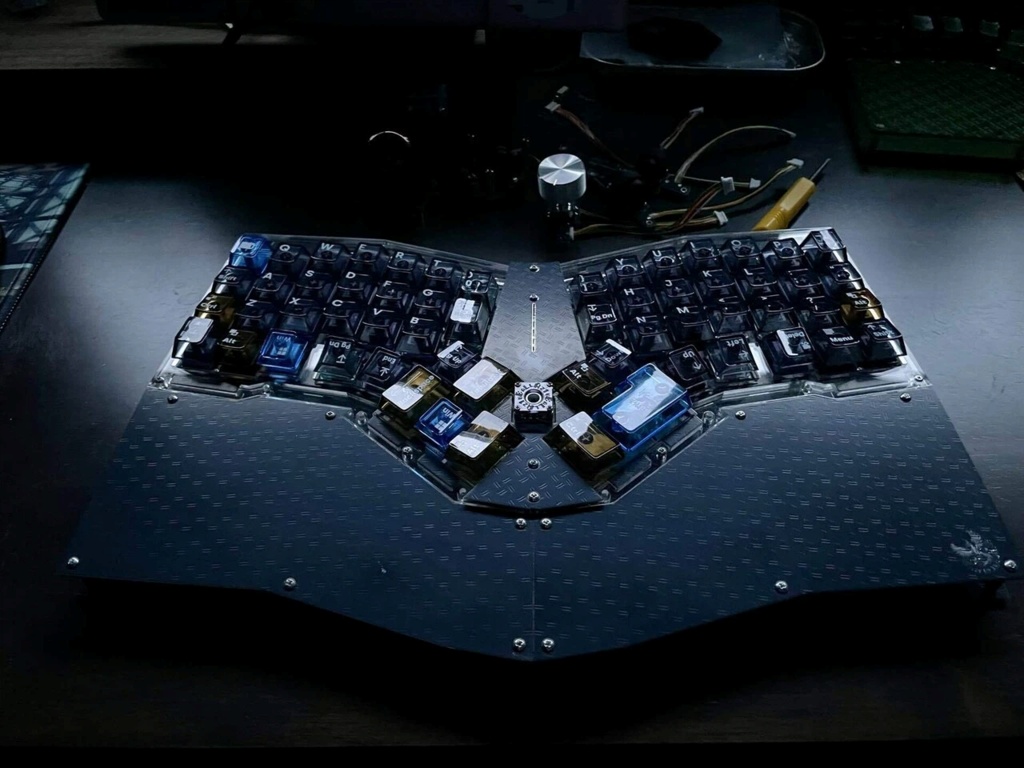

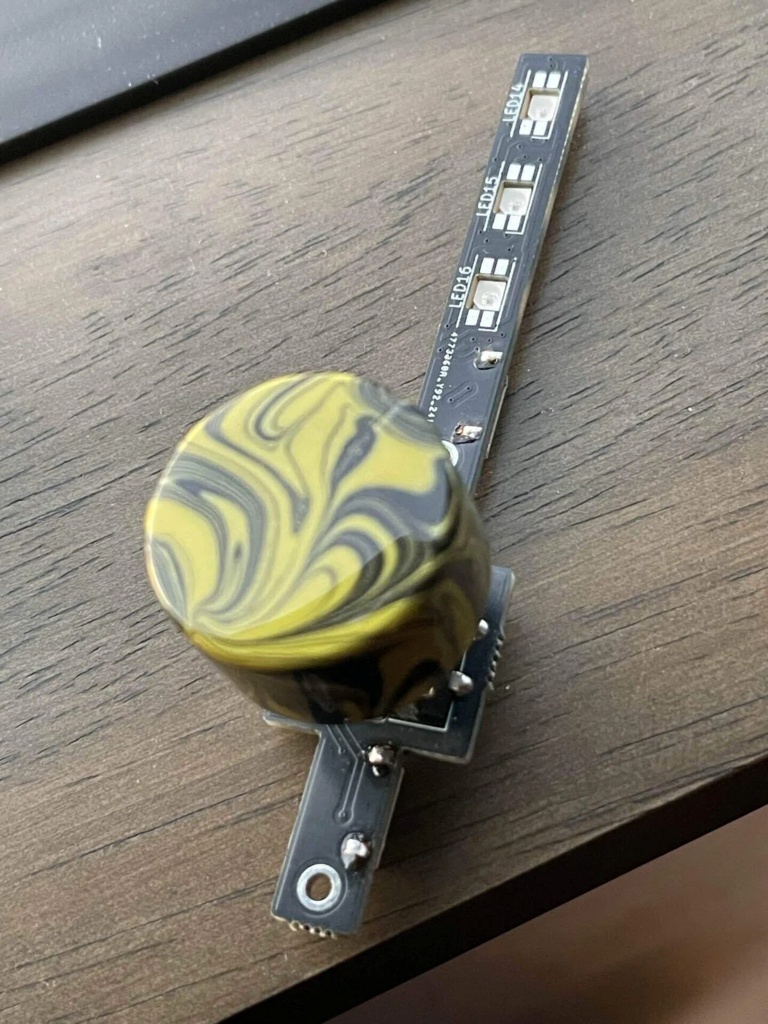

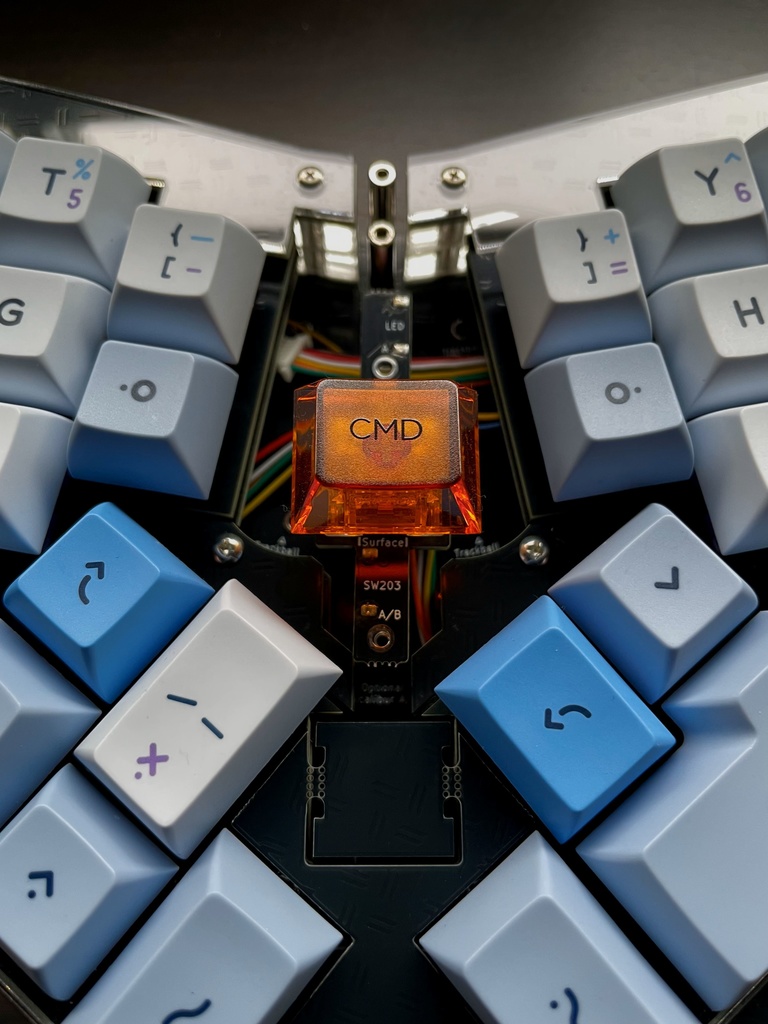

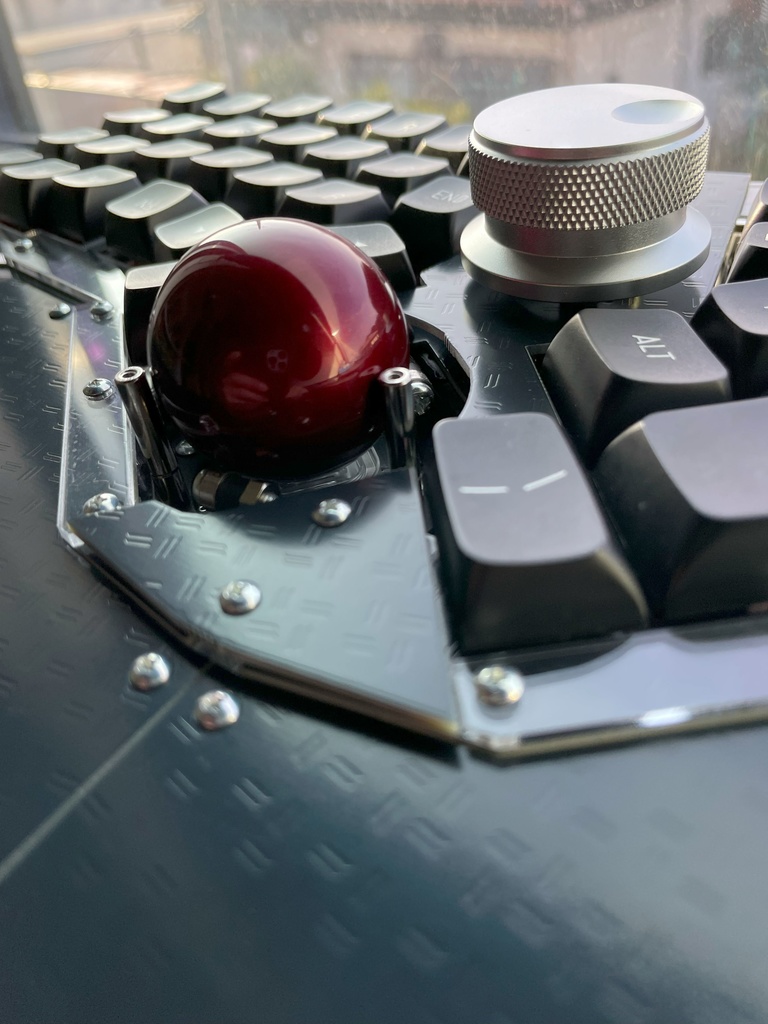

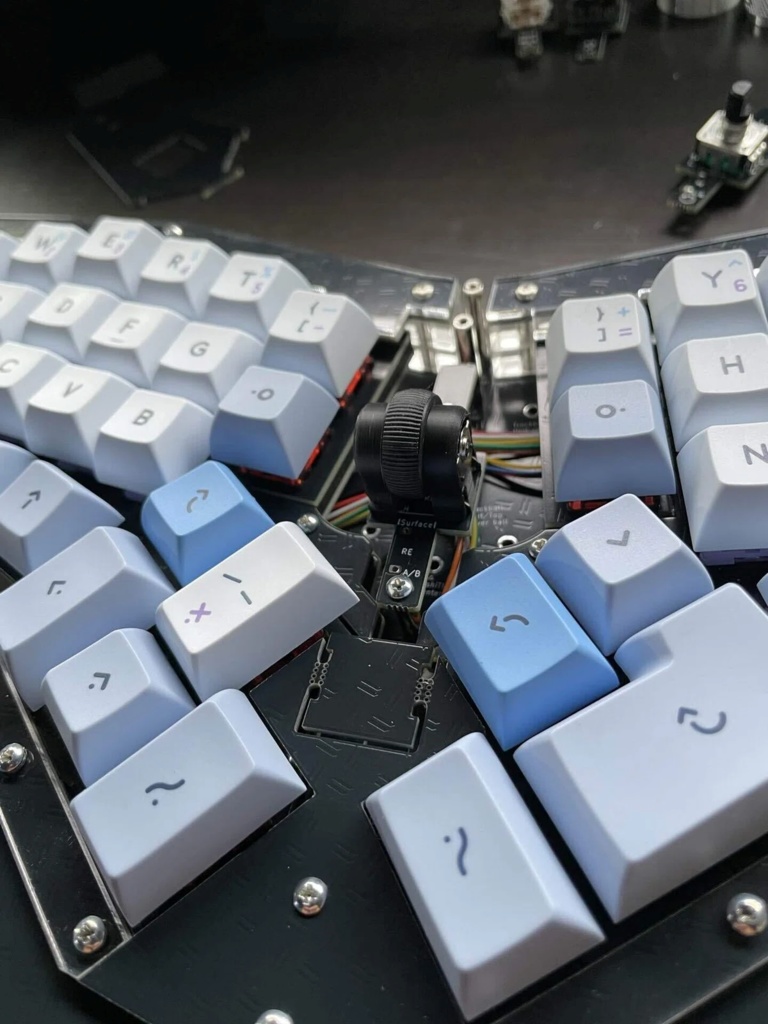

①az1uball(よっぴ氏/パレットシステム様 設計の1uサイズのトラックボールモジュール) ②ロータリーエンコーダー(EC12互換・アッパー位置には最大直径35mmのノブを取り付け可能) ③1uホイールエンコーダーTHQWGD00(はやしたろう氏設計の1uサイズのホイールエンコーダー。縦方向、横方向を選択可能。) ④MX互換キースイッチ(Kailhホットスワップソケット・LEDバックライト対応) ※1u~1.5u & ISOEnterキーキャップが取り付け可(ボトム位置実装の場合は1uキーキャップに対応)
ご留意事項
※az1uball、THQWGD001に関しまして、本キットへの取り付け、動作に関するお問い合わせは、「必ずYMGWorks/やまG(X(旧Twitter)、BOOTHのDM)まで」頂きますようお願いいたします。 各プロダクトの設計者様には、本キットへの取り付け、動作に関するお問い合わせをなされないよう、ご留意をお願いいたします。 各プロダクト自体の頒布・仕様に関するお問い合わせは各設計者様までお願いいたします。
キットに含まれているもの
・SHコネクタ_6pin・・・5個 ・SHケーブル_6pin・・・2本 ・スペーサー(M2丸_15mm)・・・2本 ・トラス小ねじ M2_6㎜・・・ 2本 ・スイッチソケット(MX用) ・・・2個 ・ダイオード(SMDタイプ1N4148W)・・・4個 ・Excalibur基板:ロング基板(bottom位置実装専用)・・・5枚 ・Excalibur基板:ショート基板(upper/bottom位置実装兼用)・・・5枚 ・FR4トップカバー(urpper位置実装用)・・・3枚
キット以外で必要なもの
<実装されたい拡張機能に応じて適宜、ご用意ください> ・キーボード本体(TheEpilogue) ・MX互換スイッチ・・・ 1~2個 ・MX互換キーキャップ(1u~1.5u or ISO Enter) ・・・1~2個 ・LED(SK6812MINI-E)・・・3~4個 ・ロータリーエンコーダー(EC12互換/プッシュスイッチ付)・・・1~2個 ・ロータリーエンコーダーノブ(6mm径シャフト)・・・1~2個 ・az1uball・・・1~2個 ・4Pinコンスルーor ピンソケット・ピンヘッダ―・・・2個(az1uball取り付け用) ・1uホイールエンコーダーTHQWGD00・・・1~2個
ビルドガイド
https://note.com/underthrow_/n/nc1f4866cdd6d
自作キーボードキット The Epilogue
https://ymg-works.booth.pm/items/6671670
