小型昇圧基板 MAX17222ブレイクアウトボード
- Ships within 7 daysOut of StockPhysical (direct)890 JPY

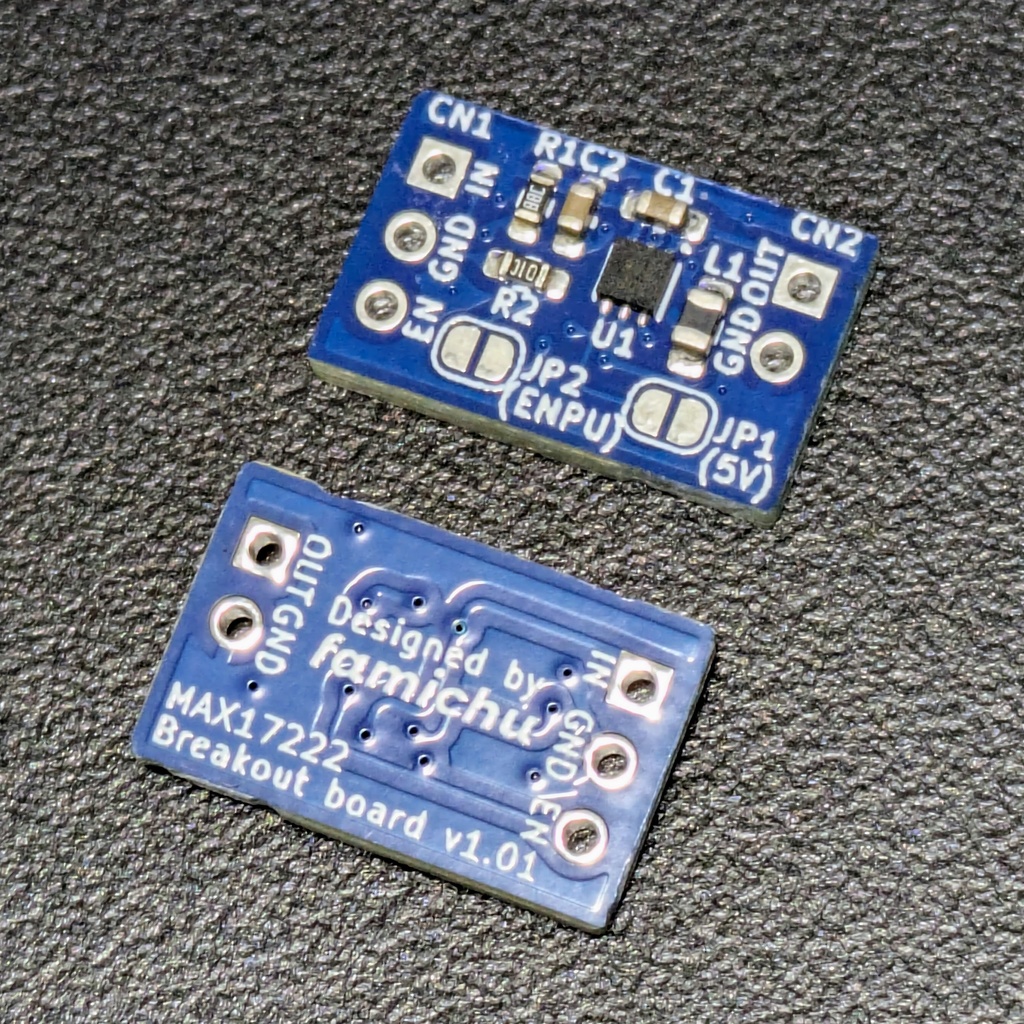

MAX17222を使用した、小型の昇圧基板です。
特徴

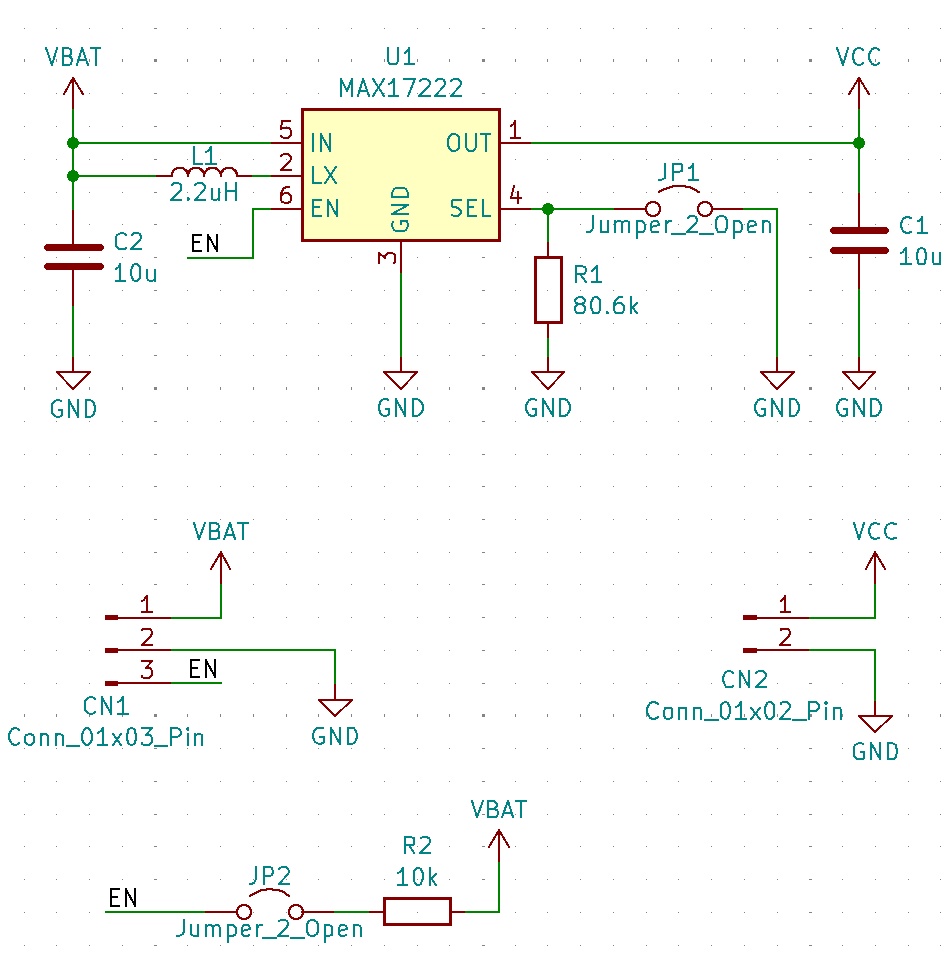

・トゥルーシャットダウン機能搭載 ENピンをGNDにショートすることで、入力電源から遮断されます(詳細はMAX17222のデータシートを御覧ください)。 ・入力電圧は0.8V～出力電圧未満まで対応 最低入力電圧は0.8Vなので、ニッケル水素充電池にも対応可能です(入力電圧が低い場合、最大出力電流が低下する可能性があります)。 ・出力電圧は3.3Vと5Vから選択可能 JP1をオープンのまま使用すると3.3V出力、ショートすると5V出力になります。 ・入力2本+出力2本のみの接続でも使用可能 JP2をショートすることで、Enableピンがプルアップされ、入出力の4本のみで使用できます。 ・ブレッドボードにも対応 入出力ピンにピンヘッダ(別売り)をはんだ付けすれば、ブレッドボードでの使用も可能。 ※ピンヘッダは同梱しません。必要に応じて別途ご用意ください。
サイズ
幅16.3 x 高さ10.2 x 厚み2.5mm(±0.5mm程度のバラツキがあります)
注意点(必読)
・最大出力電流は入力電圧と出力電圧の比率に依存します。 構成上の出力上限は3.3V時で250mA、5V時で160mAですが、入力電圧と出力電圧の組み合わせによってはより低くなります。詳しくはMAX17222のデータシートをご確認ください。 ・本製品はICが最低限動作可能な部品のみで構成された基板です。 過負荷、過電圧、過電流、逆電流、温度などの保護素子は一切入っておりません。ご利用の際は搭載ICのデータシートをご一読の上、細心の注意を払ってご利用ください。 ・本製品の設計図や製造データは以下で公開しています。 https://github.com/famichu/MAX17222_BreakoutBoard ・本製品の価格および仕様は予告なしに変更される可能性があります
