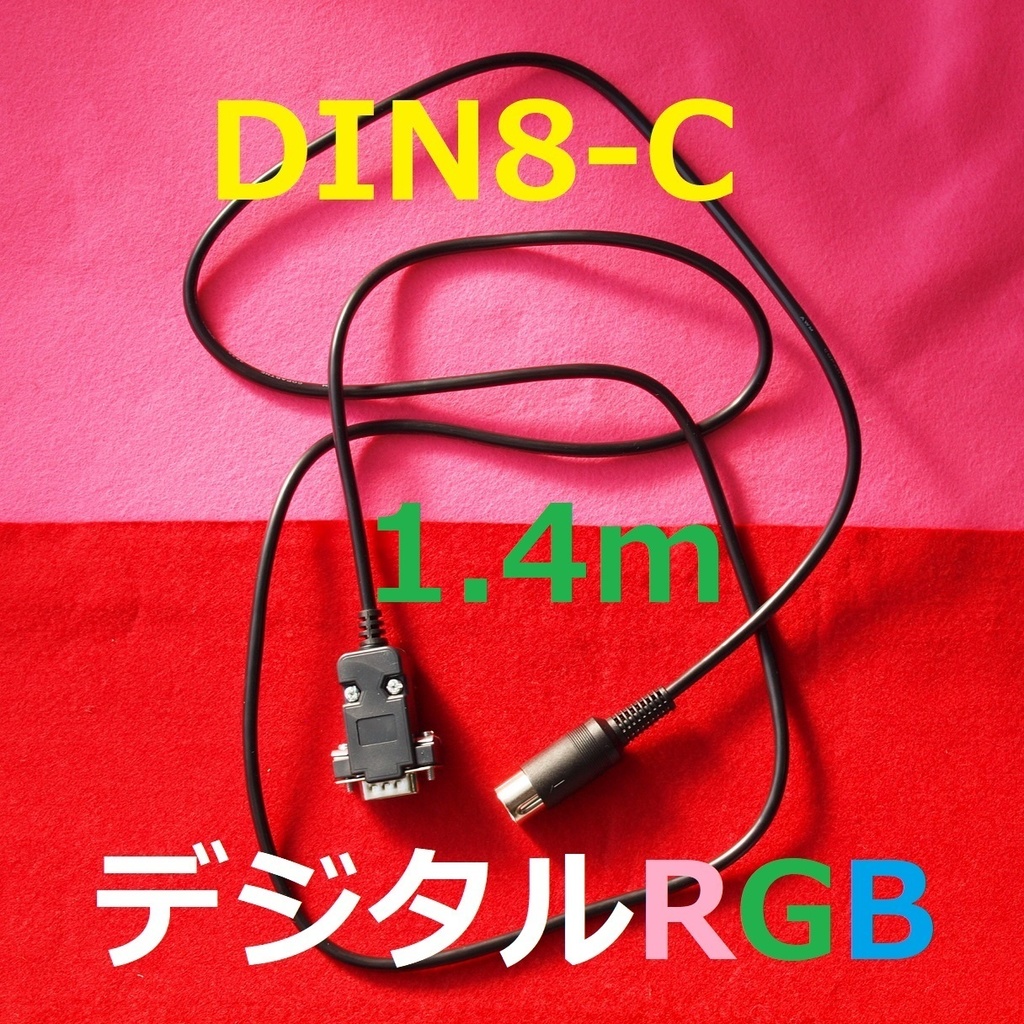

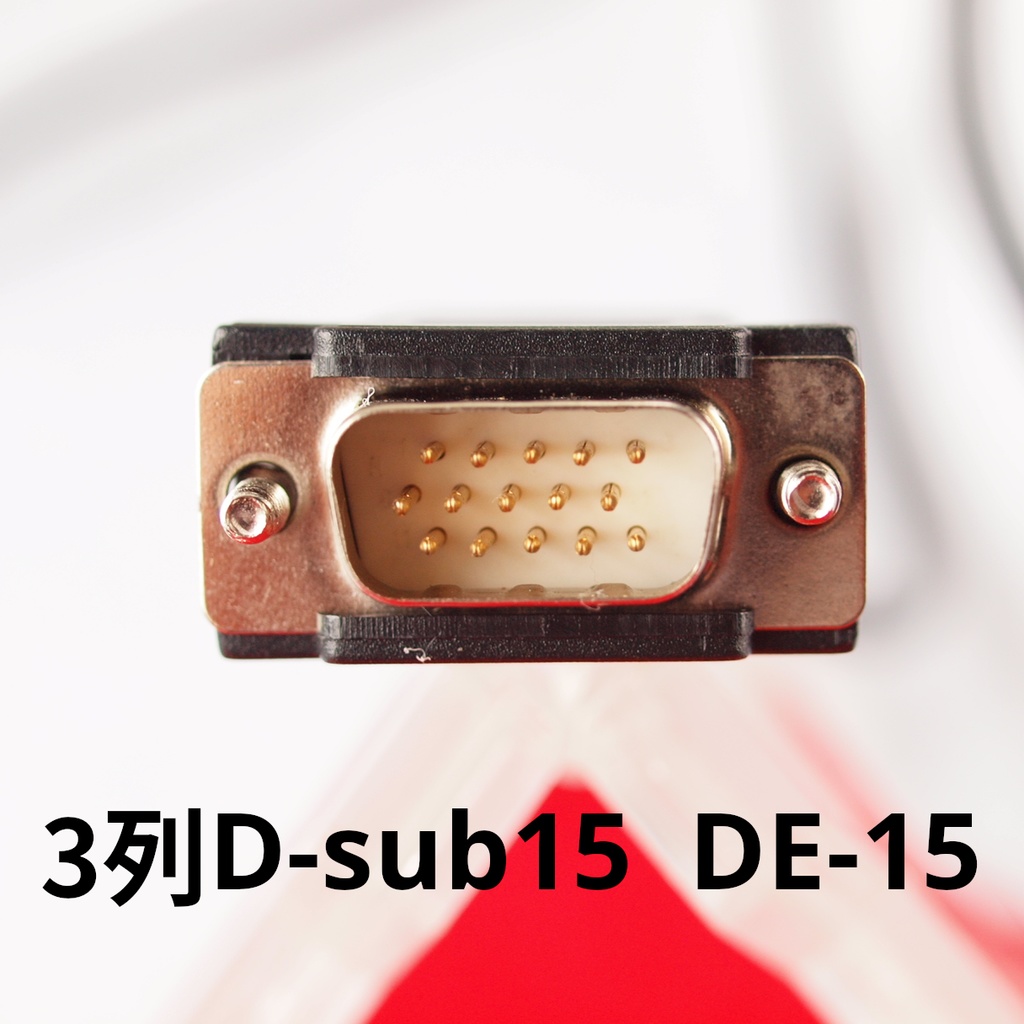

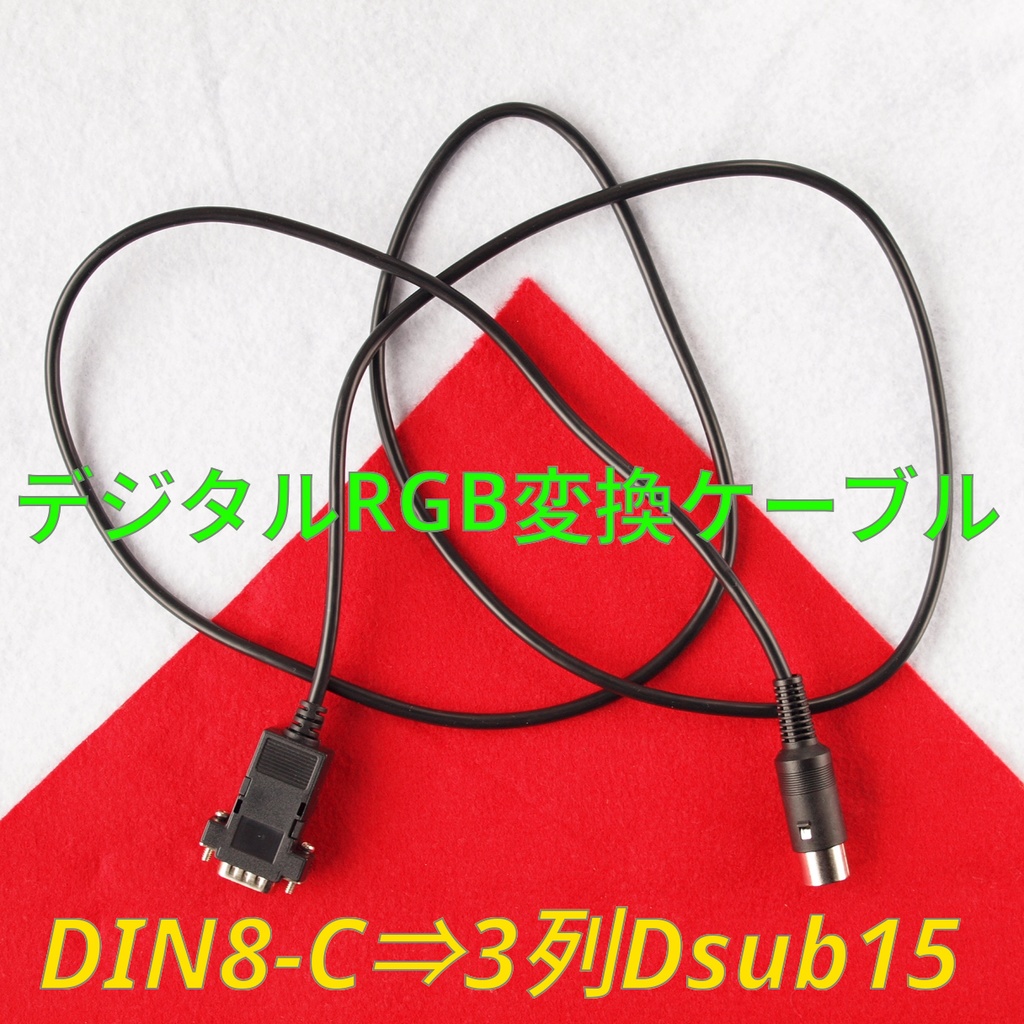

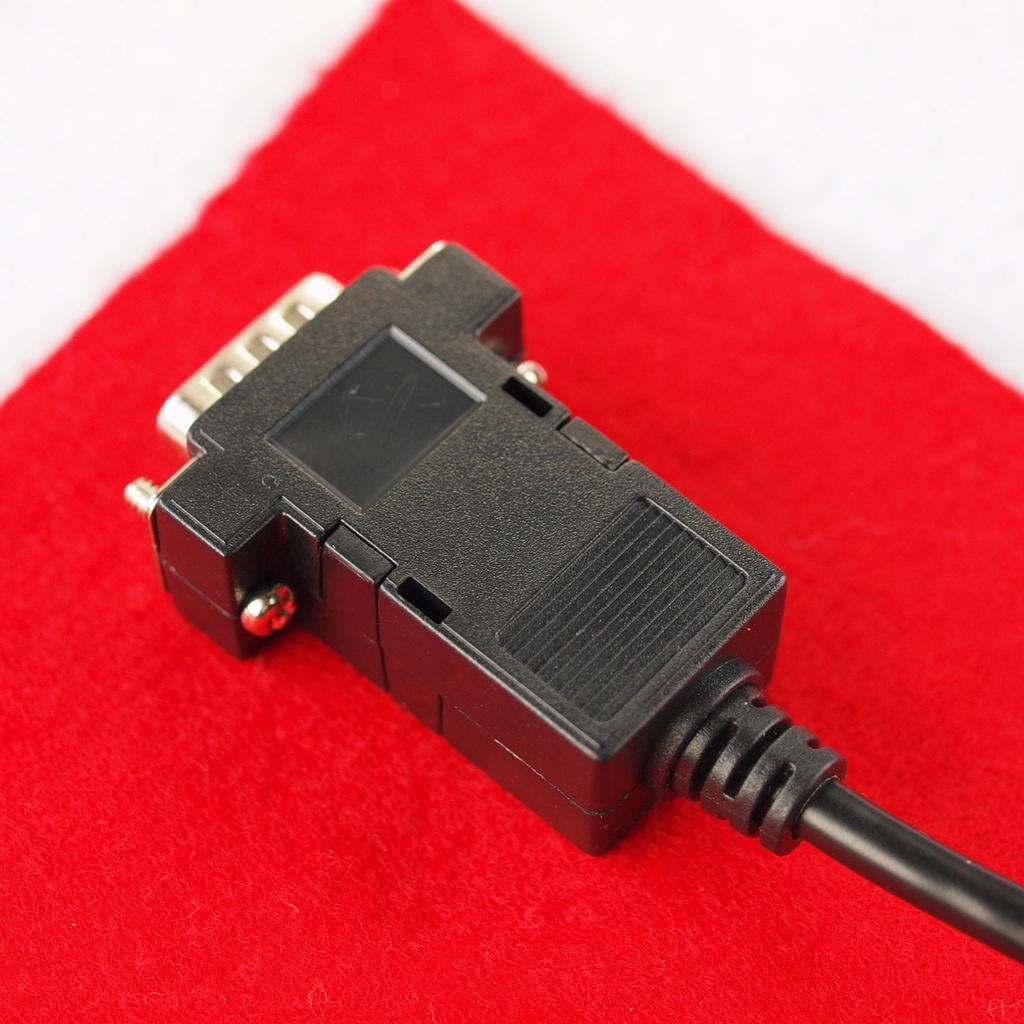

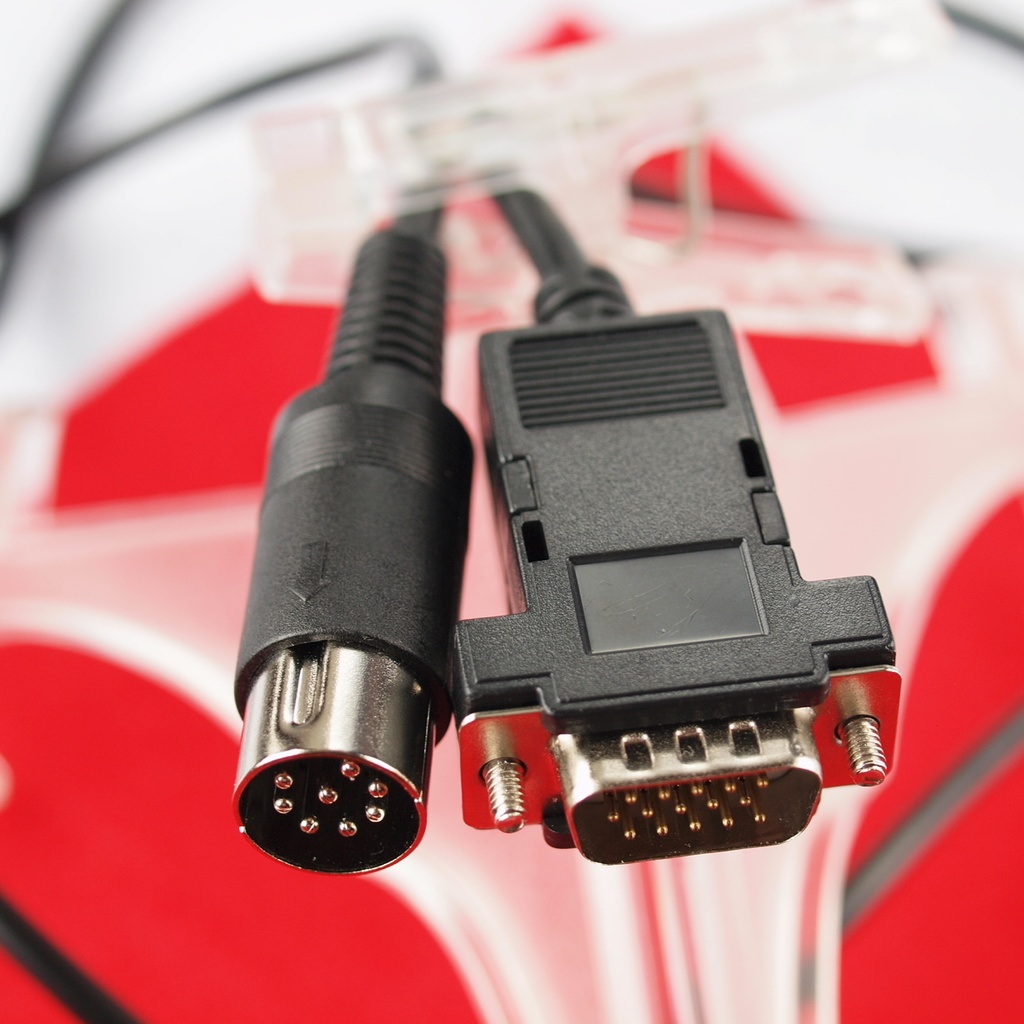

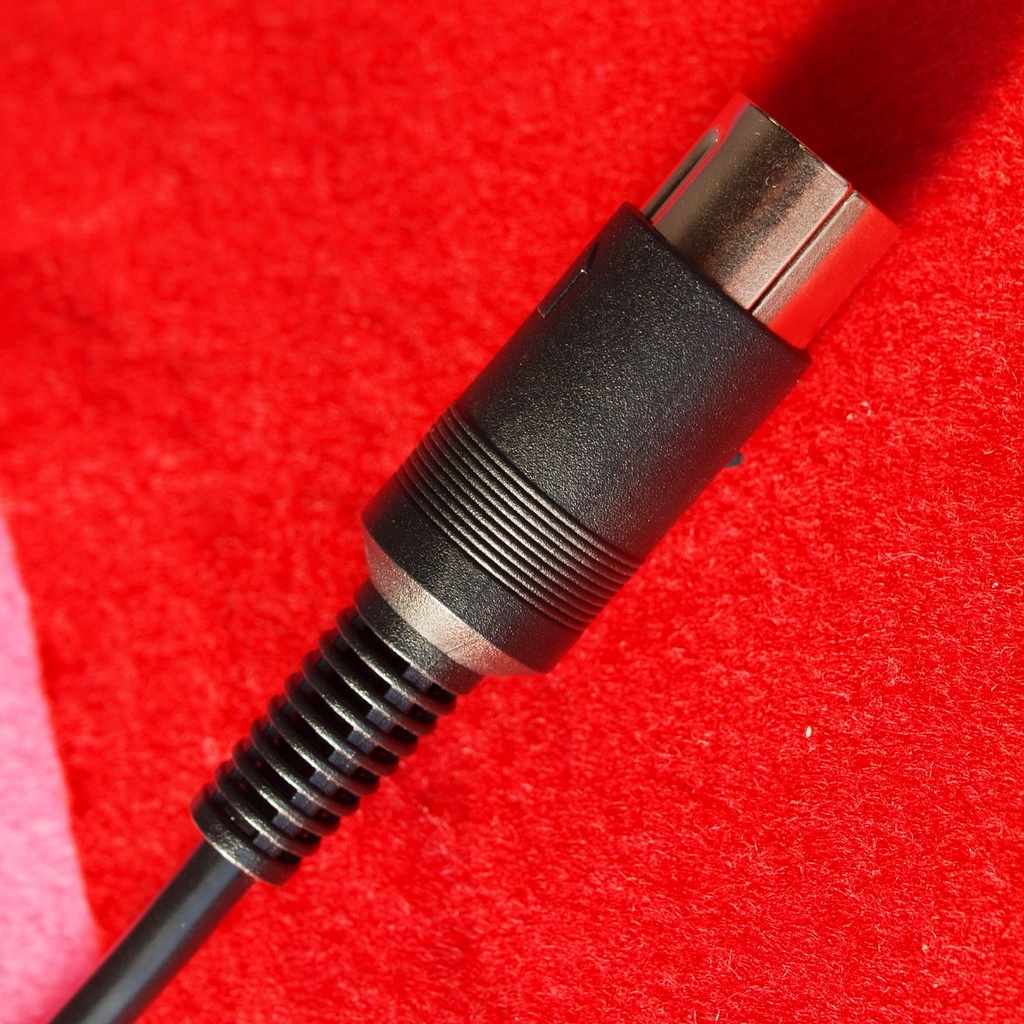

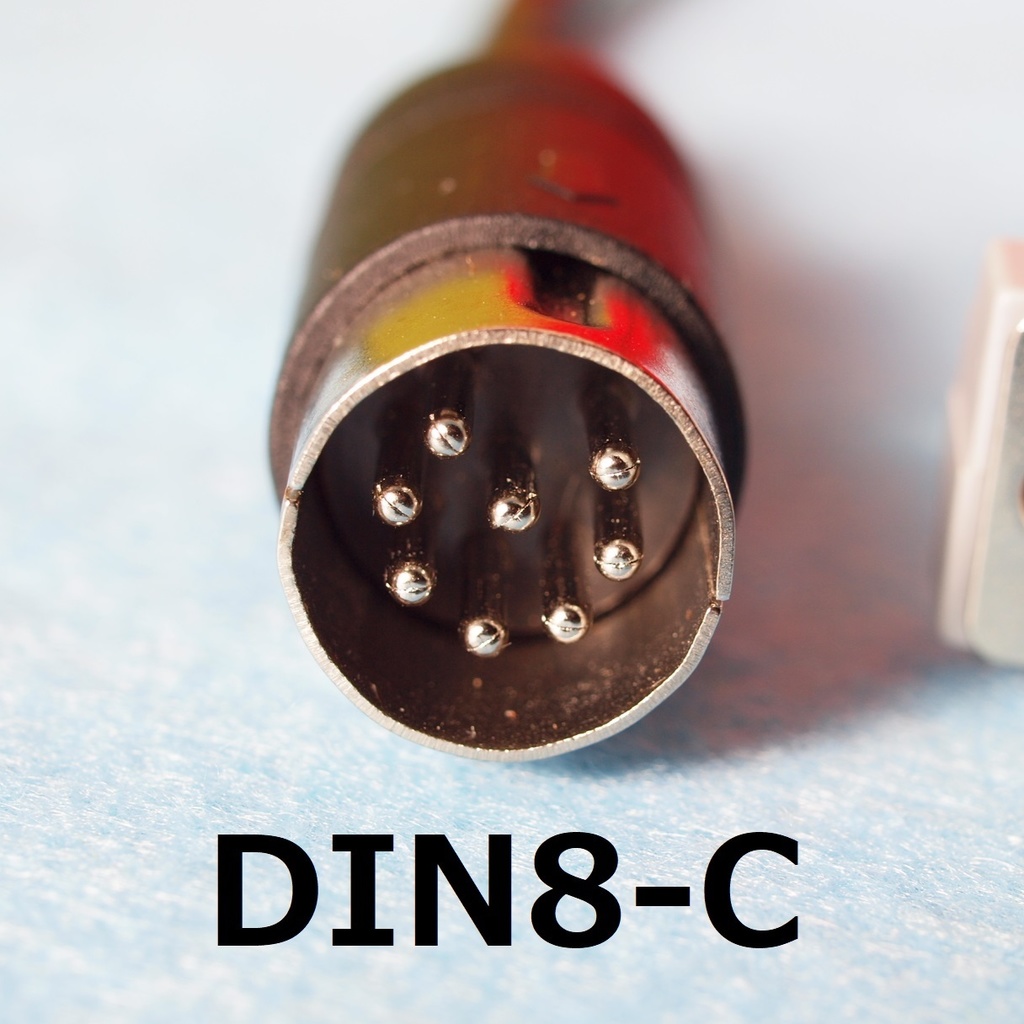

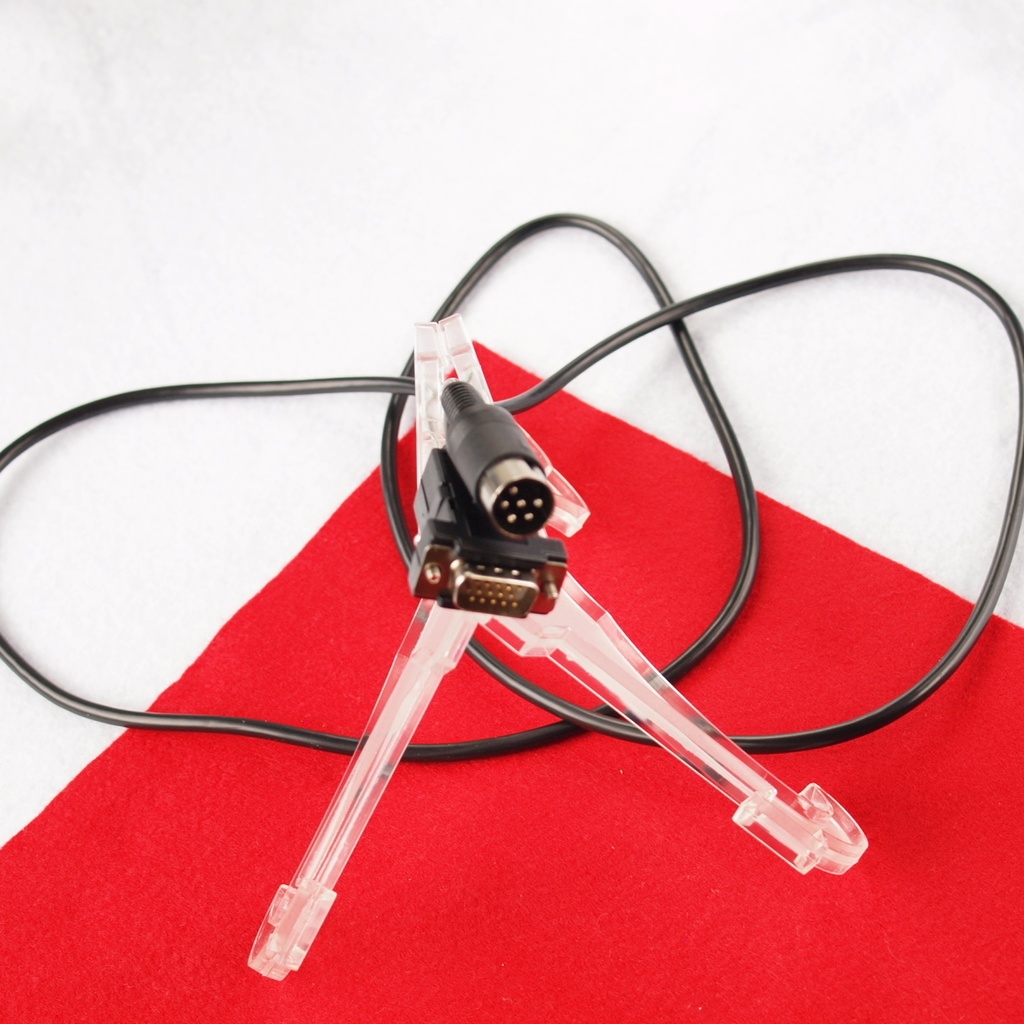

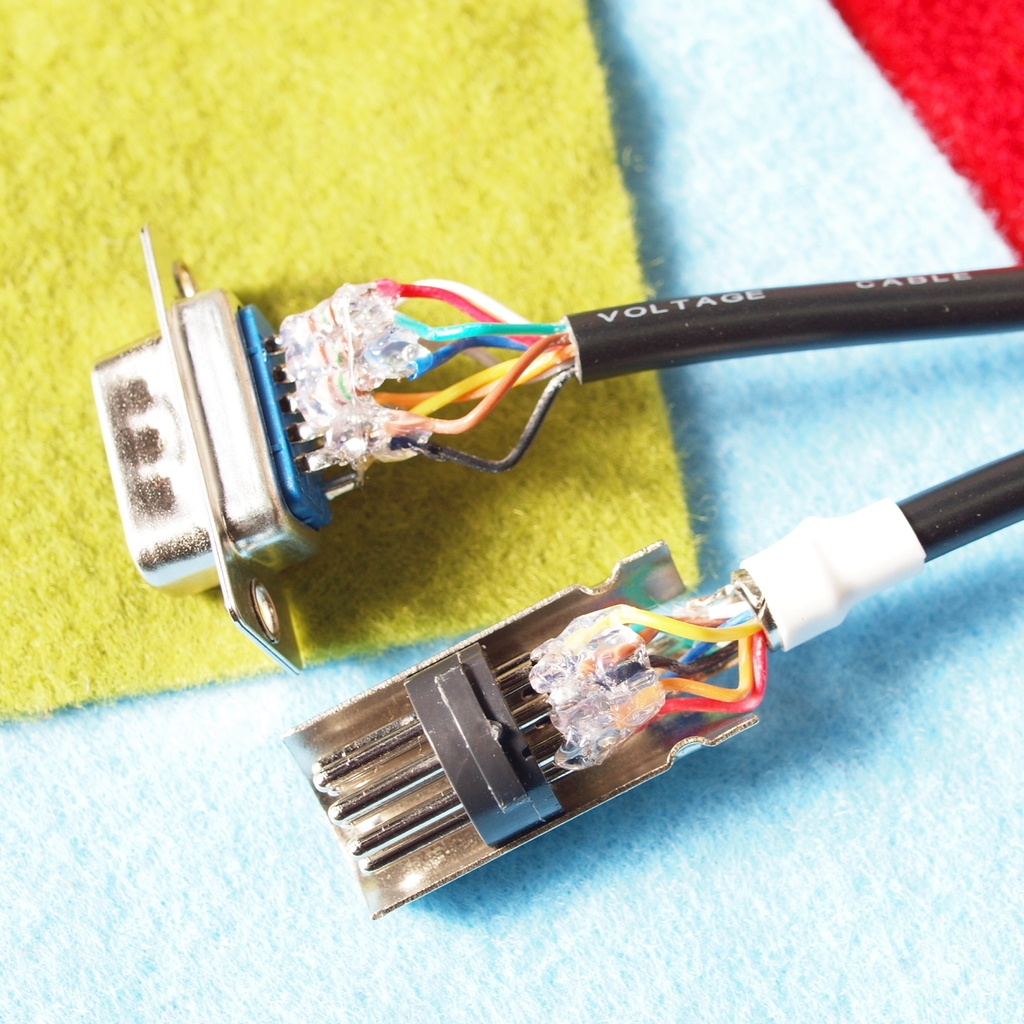

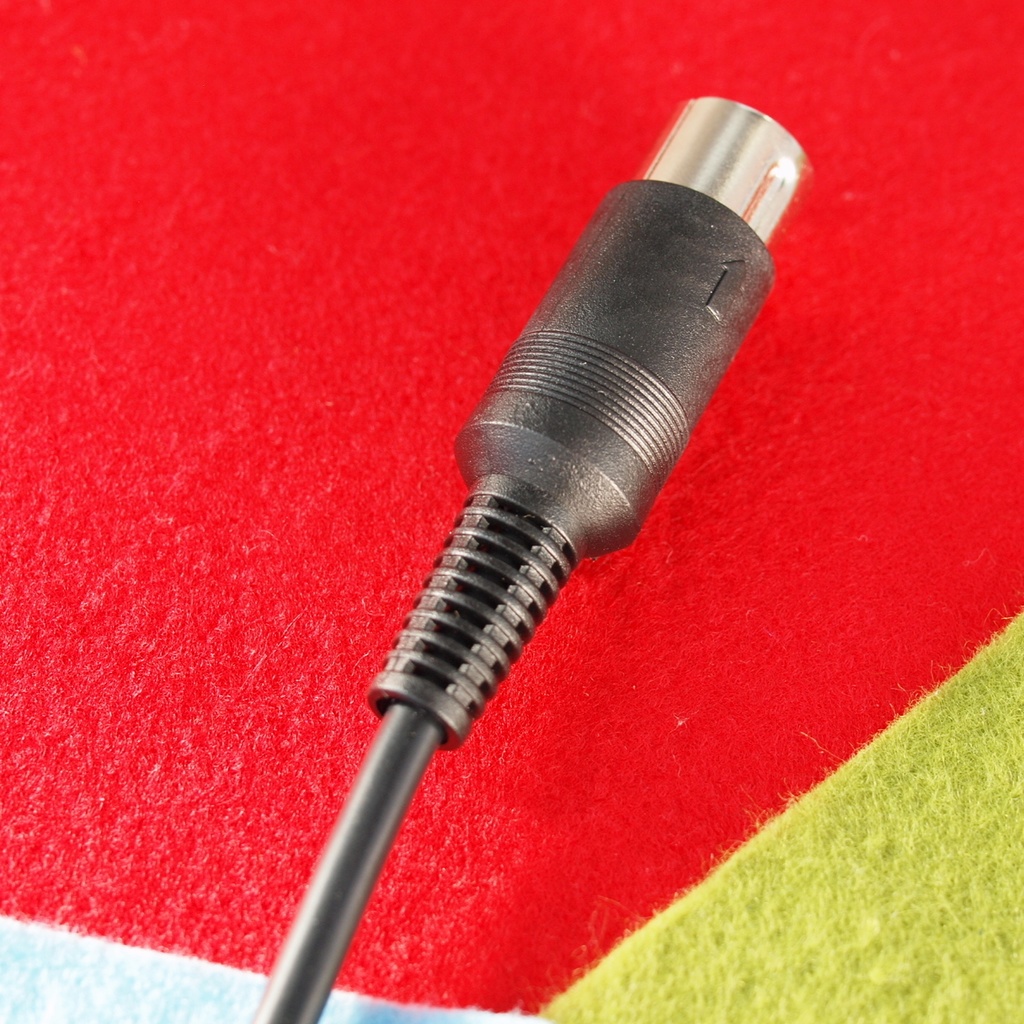

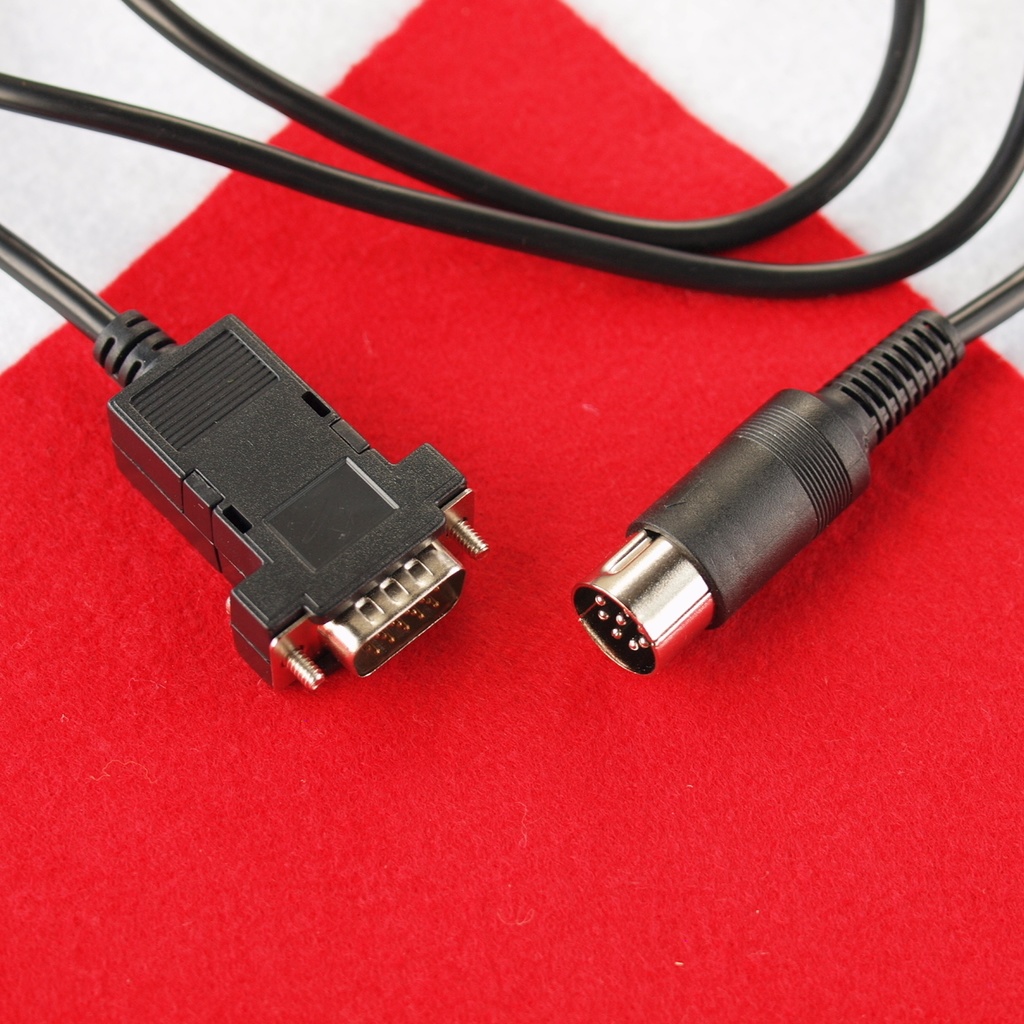

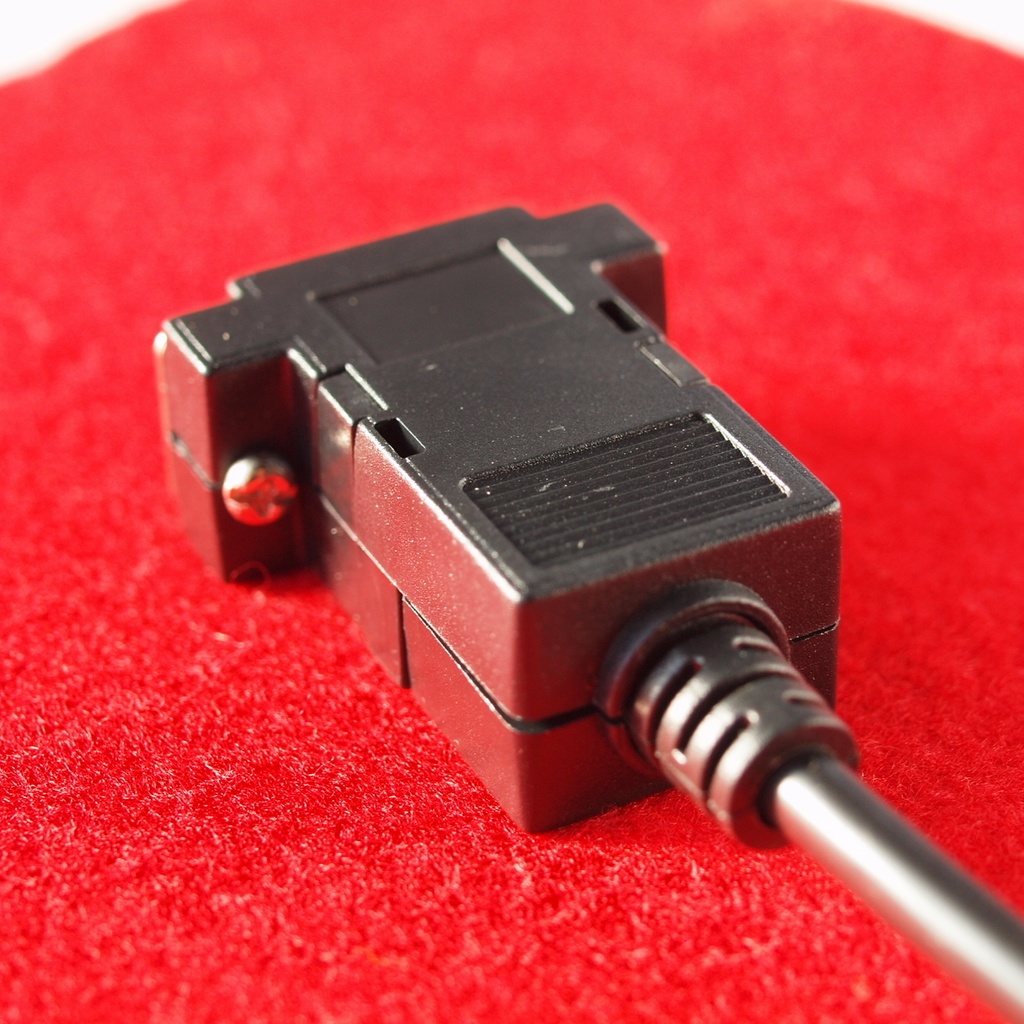

DIN8-CデジタルRGB(TTL 5V)⇒ミニD-sub15 3列アナログRGB(0.7V) と変換する1.4mの、PC本体～ディスプレイ用ケーブルです。 RGBと同期周波数のGNDグラウンドは別系統に分けておりますが、配線と抵抗150Ωのみで複雑な回路はありません。 (９本のうち２本ずつをそれぞれのGNDに接続。２＋２＝４本) 抵抗が空中配線気味なので、グルーガンで固定しております。 また、双方の端子接続部の耐久性を上げるため、双方の端子において半田部から被膜まで処理を行うよう改善しました。 ディスプレイ端子側には、固定用のネジ2本が付いています。 作成後、PC-8801mkⅡにて表示を確認してから梱包。 対応機種： デジタルRGB DIN８ピンＣ型 NEC PC-9801 PC-8001/8801 　PC-6001mkⅡ/6601(中間色を用いる15色表示には対応せず。） シャープ MZ-700/721 　　 MZ-1500 映るが暗い。 富士通 FM-8/FM-7/FM-NEW7/MICRO7 等で、デジタルRGB出力端子のあるもの。 （B/Wは白黒表示用で違います。CMTはデータレコーダー用です。） X1/turbo 使用不可 DIN6ピンのため MSX ピン配置が異なる。C sync NEOGEO ピン配置が異なる。C sync スーパーカセットビジョン ピン配置が異なる。C sync 対応ディスプレイ： （これを探すのに手間がかかる...） ミニD-sub15ピン ３列の端子（一般的にVGA端子と呼ばれているもの）で、水平同期周波数15kHzに対応しているもの。（400ライン：24kHz） （表示はさるれるがディスプレイ側で調整が必要なものなど、情報はネットに色々あるようです。） PC本体とディスプレイの適合、相性の合った組み合わせをご自身で探してください。 全長 ：140-150cm 発送 ：ゆうパケット個人契約（最寄り郵便局営業日） 発送連絡：システム上の発送日時の通知をもちまして、発送の連絡とさせていただきます。 入金即発送 挨拶や入金の連絡は不要です。 返品可能ですが、返送料は落札者負担が条件です。
