卓上放電加工機 Desktop Electric Discharge Machine
- Ships within 21 daysOut of StockPhysical (direct)83,000 JPY
[仕様 Specification] - 電源 Power Power: DC12V 1A (for Controller) - データ形式 Data Format: G code - メディア Media: MMCまたは互換カード MMC or alternative - モータタイプ Motor Type: 4相5線方式 4phases 5 wire Type (28BYJ-48もしくは互換品 28BYJ-48 alternative) - ワークスペース Work Space: 10cm W x 10cm D x 5cm H - 位置分解能 Position Resolution: 0.2 micro meter [Notes] - HW、回路、SW（含む、データ読み出、モータ制御など）がすべてフルスクラッチ開発品につき、ブラックボックスがありません。用途に合わせた改修、拡張のベースキットとしてベストです。 - 開発者本人による改修、技術相談は有償にて承ります。 - これからも発展してゆくため、HWやGUIなどが写真と写真と見た目が変わることがあります。 - 完全受注生産のため、納品までに時間がかかることがあります。 - 教育、趣味用のため、本品によるいかなる事故、損失、障害の保証はできません。 - Hardware, circuit and software (including data reading and motor control) are fully self-developed, ensuring no black-box components. It serves as an excellent base kit for customization and expansion according to specific needs. - Modifications and technical consultations by the developer are available for a fee. - As development continues, the appearance of product and GUI may change from these photos - Since this is made-to-order, delivery may take some time. - Designed for educational and hobby purposes, this product does not provide any guarantee against accidents, losses, or damages.
放電加工機とは
放電加工機は、電気の放電を利用して金属を加工する機械です。通常の切削加工では難しい硬い金属や複雑な形状の加工が可能です。加工の際には電極と加工物の間に電圧をかけ、放電による高温で金属を溶かして形を作ります。放電のときに回りに空気があると電極が焼損してしまうため、通常は加工物を溶液に浸して使います。工場用の放電加工機では専用の油を使いますが、廃液の処理を考えると、家庭では純水を使います（当製品は純水以外での動作を確認しておらず保証できかねます）。油と純水の違いはμmオーダーの放電ギャップの違いであり、仕上がりには殆ど影響しません。 Electric discharge machine (EDM) is a device that processes metal using electrical discharges. It can handle hard metals and complex shapes that are difficult to machine with conventional cutting methods. During processing, voltage is applied between the electrode and the workpiece, melting the metal with the high temperature generated by the discharge. Since air surrounding the electrode during discharge can cause electrode damage, the workpiece is typically submerged in a liquid. Industrial EDM machines use specialized oil, but for home use, purified water is preferred due to waste disposal considerations (this product has only been tested with purified water, and functionality with other liquids is not guaranteed). The difference between oil and purified water lies in the micrometer-order discharge gap, which has little effect on the final finish.
構成例

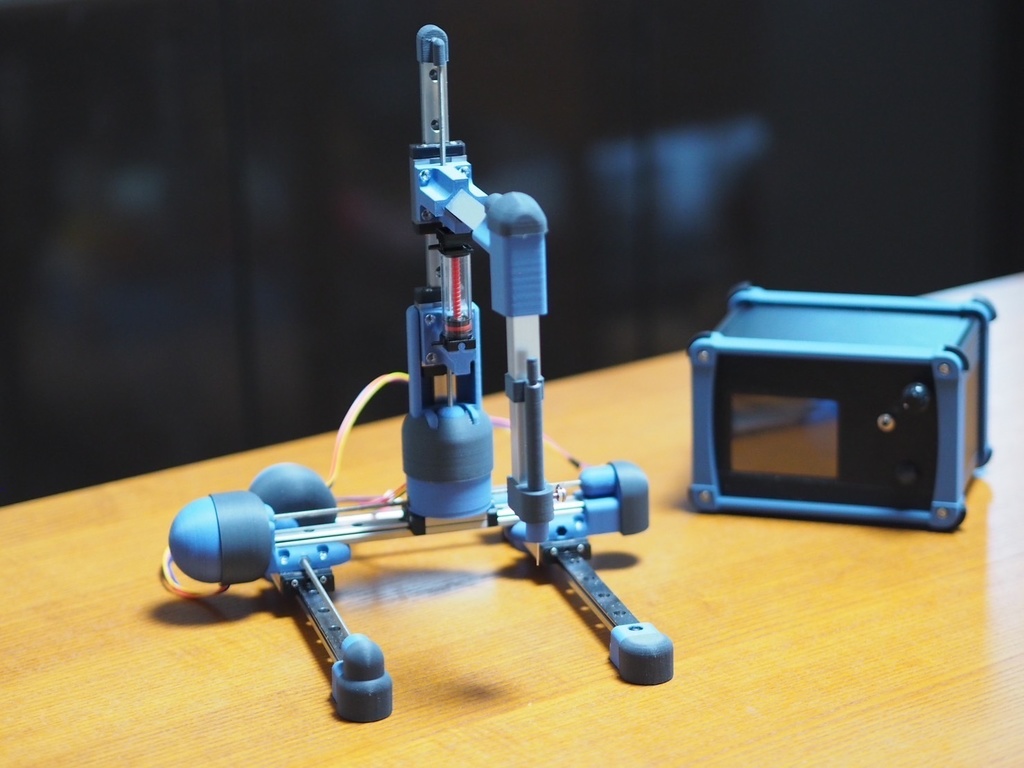

・３Ｄプロッタ 3D plotter x1 ・３Ｄプロッタコントローラ 3D plotter controller x1 ・直流12V 1A電源 DC12V1A power x1 (本品には含まれておりません。not included） ・直流24V 6A DC24V6A power x1 (本品には含まれておりませんnot included) ・ワニ口クリップケーブル黒と白 cable black and white x１（本品には含まれていません。not included) ・水槽 water pool x1（本品には含まれていません。not included) ・純粋 pure water x500ml (本品には含まれておりません not included)
