【狭ピッチJIS配列】Moon68na【自作キーボードキット】
- プロトタイプ版Ships within 4 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)8,000 JPY
- 通常版Ships within 4 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)9,000 JPY
【ご注意】 本キットは内容物以外に各種パーツの購入が必要です。 また組み立てにはハンダ付けが必要になります。
【概要】
「Moon68na」は狭ピッチ（17mmピッチ）を採用したJIS配列キーボードです。 キースイッチはロープロファイルスイッチ（Choc v2）を搭載することができます。 一般的な60%レイアウトでありながら、40%キーボードと同程度のサイズ感となっており、手の小さい方や手軽に持ち運びしたい方にオススメです。
【狭ピッチとは】
通常のメカニカルキーボードはキーのサイズが1辺19mmとなっています。 これに対しMoon68naは1辺が17mmとなっています。 小ぶりなキーサイズとすることで、手が小さい方でもタイピングがしやすくなったり、全体サイズが小さいため持ち運びに便利だったりと、通常のメカニカルキーボードとは一味違った使い心地となっています。
【特徴】
・標準的なJIS配列（日本語配列）の60%キーボード ・17mmピッチを採用し、通常のメカニカルキーボードよりも小ぶりなサイズ感 ・ロープロファイル（Choc v2）対応 ・全てのキーのキー割り当てを変更可能 ・キースイッチのホットスワップに対応
【内容物】
・PCB基板 *1枚 ・3Dプリンター製スイッチプレート *1枚 ・3Dプリンター製サイドカバー *1式 ・3Dプリンター製ケース *1式 ・M2六角ボルト *4個 ・3Dプリンター製キーキャップ *1式 ■プロトタイプ版のみ ・手配線用ケーブル *1本
【別途用意が必要なもの】
・RP2040-Zero *1個 ・ピンヘッダー（高さ2.5mm） *計21ピン分 ・キースイッチソケット（Choc用） *68個 ・ダイオード（SMD） *68個 ・キースイッチ（Choc v2） *68個 ・USB-Cケーブル（PCとの接続用） *1本
【キーキャップについて】

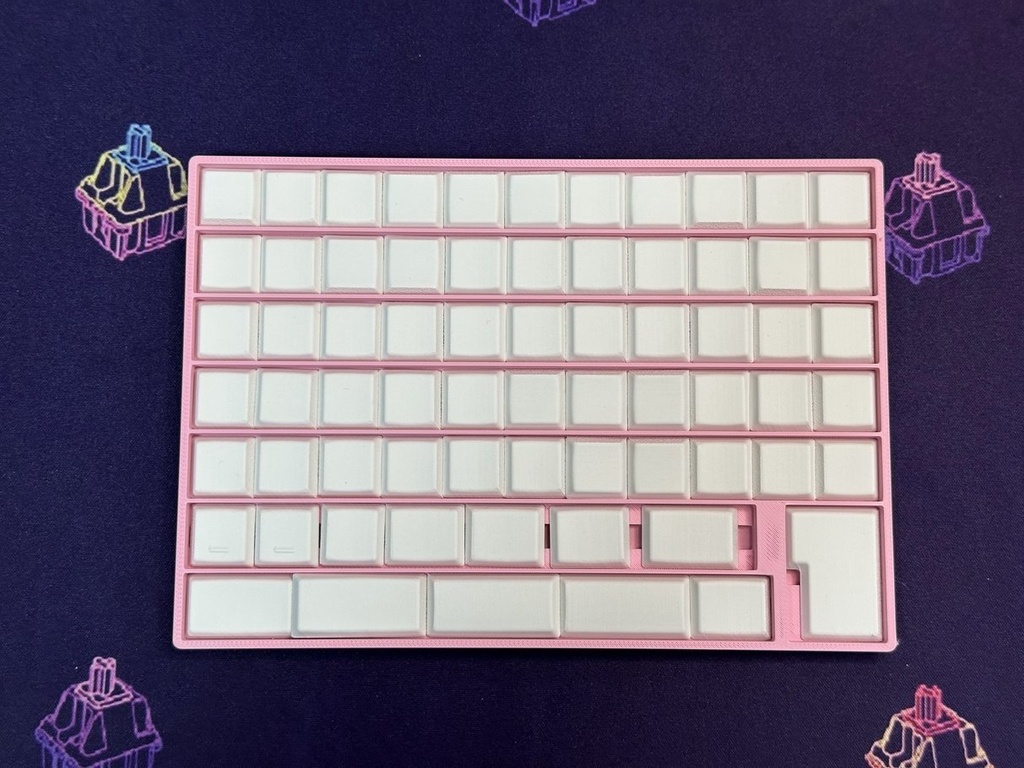

家庭用3Dプリンターにて製造した17mmピッチ対応のキーキャップ1式を同梱します。（商品写真参考） 射出成型で作られた市販品とは品質が異なりますので、必ず免責事項をお読みいただき、ご納得の上ご購入ください。 なおキーキャップのデータ単体販売も行っていますので、お好みのカラーで製造したい場合は是非ご利用ください。 https://alektor.booth.pm/items/7088445
【ビルドガイド】
https://alektor.hatenablog.com/entry/2025/08/08/225304
【スペック】

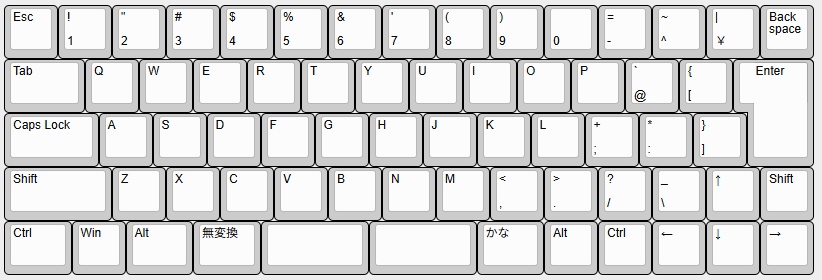

配列：JIS配列（日本語配列） 対応キースイッチ：Choc v2 スイッチ 大きさ：横27.3cm * 縦9.1cm キー数：68 接続：USB TYPE-C（有線）
【プロトタイプ版について】
PCB基板に1か所ミスがあり、手配線が必要です。 そのため通常版よりも少しだけお安くなっております。 手配線作業についてはビルドガイドをご確認ください。
【免責事項】
■3Dプリンター製パーツの品質について 家庭用3Dプリンターで製作しているため、市販の射出成型品と異なり、積層跡（表面に層の筋が見える現象）、軽微な反り、印刷ムラが発生する場合があります。 これらは3Dプリント製品の特性として、あらかじめご了承の上お求めください。 なお、実使用に支障のある大きな不良や著しい印刷ムラがあるものは出荷いたしませんので、ご安心ください。 ■3Dプリンター製キーキャップについて 3Dプリント製品の特性上、キースイッチへの取り付けが緩かったり、あるいはキツかったりすることがあります。 基本的にはそのまま取り付け可能なよう設計していますが、必要に応じて取り付けに工夫が必要であることをご了承ください。 なお破損等で一部キーキャップが必要になった場合は、個別にご相談ください。 本商品のご購入者の方に限り、協議の上対応させていただきます。 ■使用に関する注意 ・本商品の使用中に発生した事故、ケガ、機器の破損、その他いかなる損害についても一切の責任を負いかねます。お客様ご自身の責任においてご使用ください。 ■返品・交換について ・原則として、お客様都合による返品・交換は受け付けておりません。 ・お届け時に明らかな破損や初期不良があった場合には、商品到着後7日以内にご連絡ください。内容を確認のうえ、対応方法を検討させていただきます。 ・輸送中の破損が疑われる場合は、梱包状態の写真等を添えて、輸送業者様へ直接お問い合わせいただくようお願いいたします。 ■サポートについて ・本製品に関するサポートは、当方が直接販売した正規購入品（新品）に限り、ベストエフォートにて対応させていただきます。 ・フリマサイト、オークションサイト、第三者からの譲渡、組み立て済みの中古品など、正規販売ルート以外で入手された製品については、サポート対象外とさせていただきます。あらかじめご了承ください。
【バージョン履歴】
■2025年08月08日 v1.0.0 プロトタイプ版頒布開始
