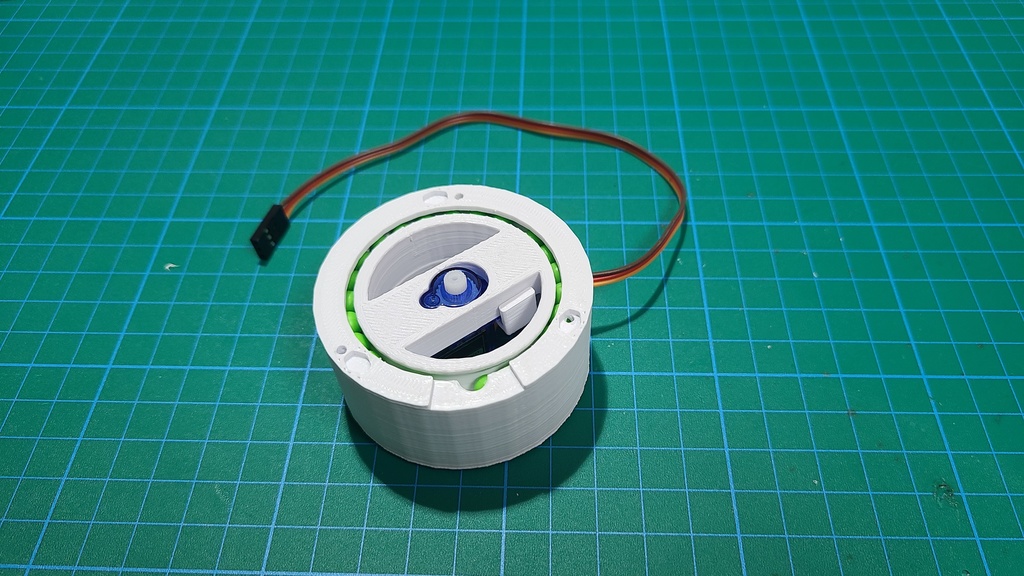

SG90用 ボールベアリングインサーボモーターケース STLデータ
- Digital1,000 JPY
この商品は、SG90マイクロサーボ用に設計した ボールベアリングインサーボモーターの3Dプリント用STLデータです。 ⚠️ 注意: STLデータのみの販売です。 サーボモーター本体およびベアリング玉は含まれていません。 3Dプリンタの印刷条件により、できあがりの品質は大きく変ります。 お客様のプリンタ設定はわかりかねます。 制作環境、3DプリンターCREALITY Ender-3 V3 SE、 印刷ソフトUltiMaker Cura StandardQuality-0.2mm、PLAフィラメント）
内容物

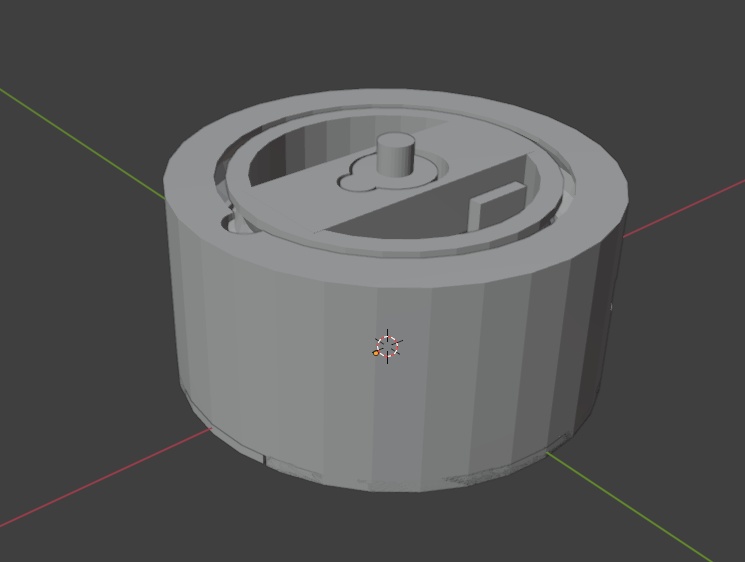

STLファイル一式 ling_a.stl（外輪） ling_b.stl（内輪） osae.stl（SG90押さえ部品） sg90.stl（モックアップ） SG90_c_ling.stl（外縁カバー） SG90_c_ling_caver.stl（外縁切り欠きカバー） SG90_full.stl （一体化モデル） README.txt（組立に関する説明） 参考画像（組立例）
組み立て方法

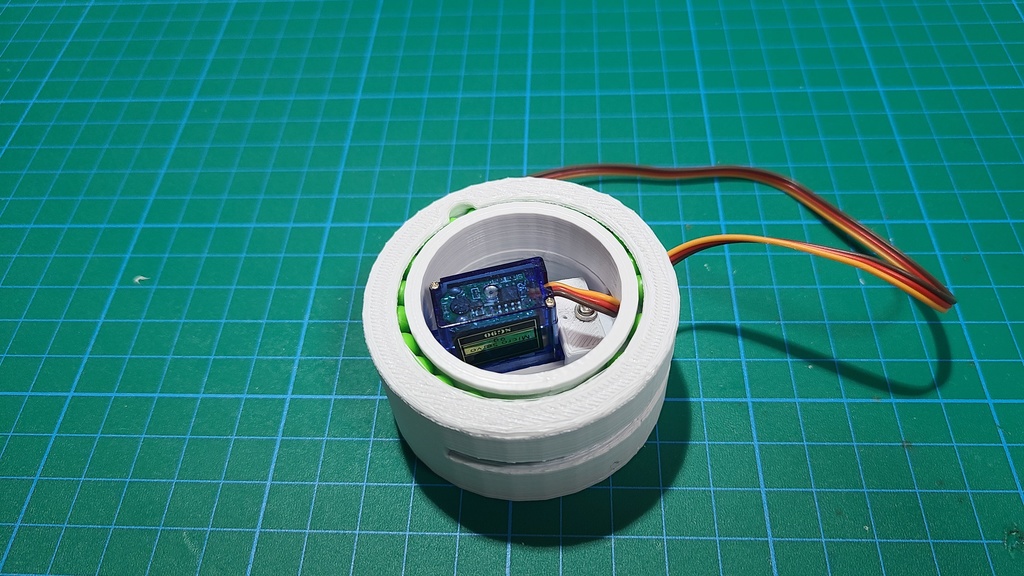

１ SG90_ling_aとSG90_ling__bを重ねる。 ２ ベアリングボールを挿入口から押し込む。（片側２３個、印刷精度によっては入る数に差があります） ３ サーボモータを取り付ける。（SG90/180°タイプの場合、コード穴からコードを出す。用途によって工夫してください） ４ 押さえを取り付けて固定する。 ５ c_lingとカバーは用途によってご使用ください。（ベアリングの外側の厚みを出すために貼り付ける）
必要部品（別途ご用意ください）
サーボモーター SG90 ベアリングボール φ6mm タッピングビス M2（サーボモーター付属品が使えます）
利用条件
個人利用のみ / 改変不可 一度ご購入いただければ 何度でも3Dプリント可能 です。追加費用はかかりません。
