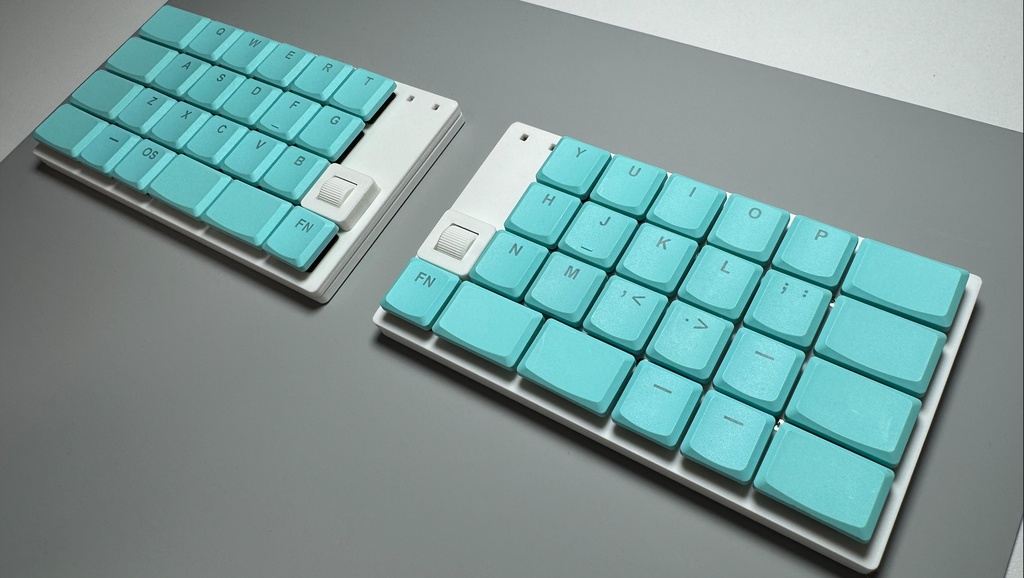

SplitMatrix50：左右分割とオーソリニア配列のワイヤレス50キー自作キーボード
- Ships within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)19,800 JPY
はんだ付け一切不要！スイッチとキーキャップをはめるだけで完成する、薄型・軽量の完全ワイヤレス50キー自作キーボードキットです。
■ SplitMatrix50の主な特徴

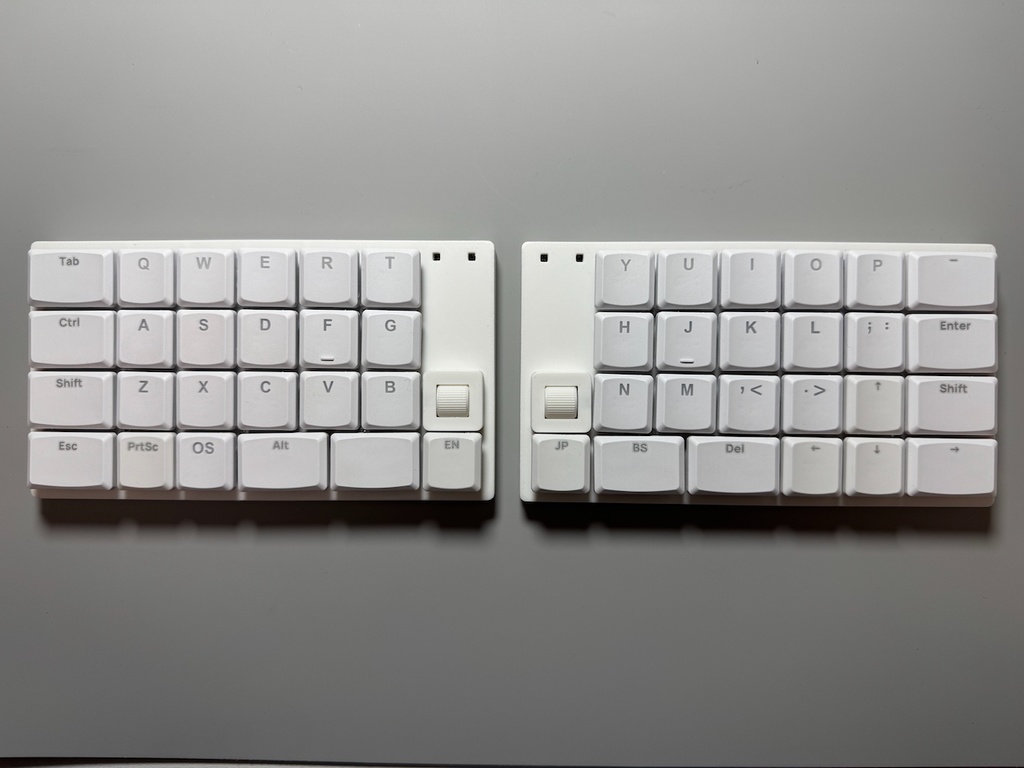

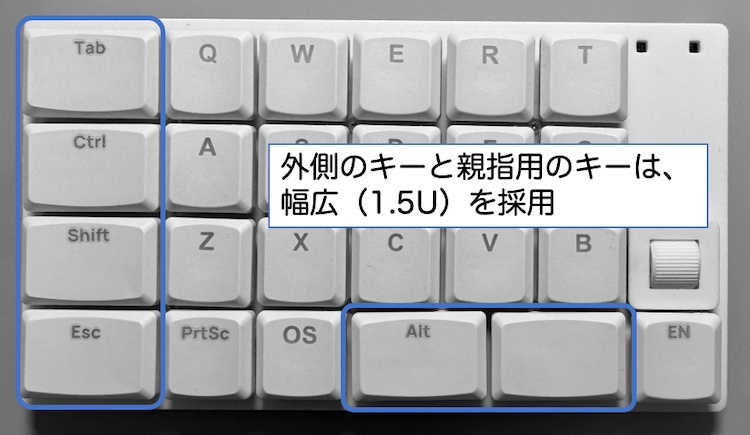

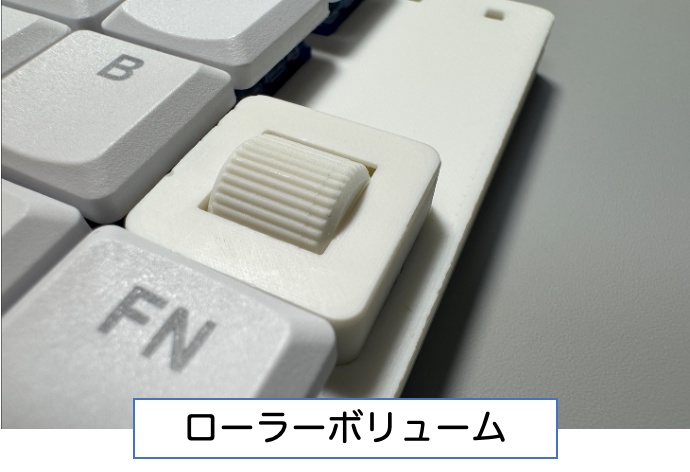

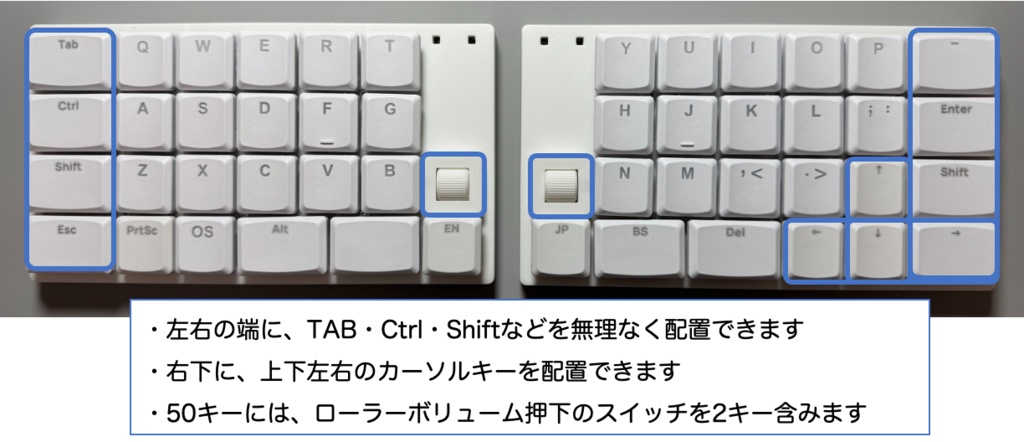

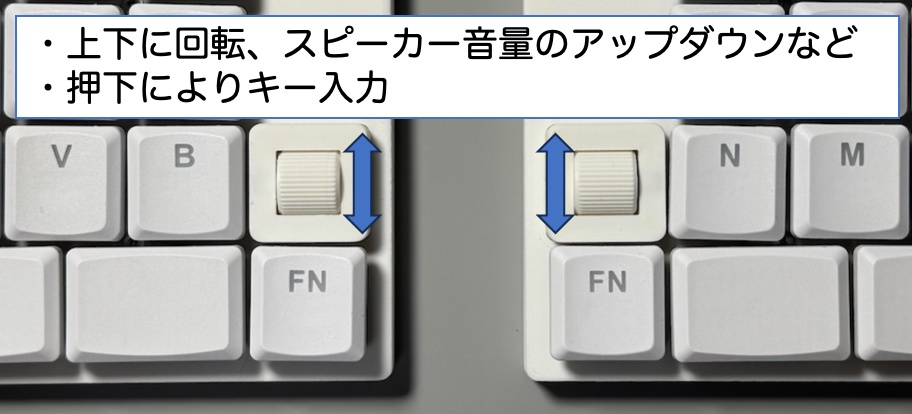

・簡単組み立て マイコンやダイオードは実装済みです。お好みのスイッチ・キーキャップ・バッテリーを取り付けてネジ止めするだけで完成します。難しいはんだ付け作業は不要です。 ・完全ワイヤレスで快適 PCとの接続も、左右の接続もすべてBluetooth（最大5台登録可能）。デスクやカバンがケーブルレスでスッキリします。 ・スムーズな移行 60%キーボードから移行しやすい50キー（オーソリニア配列）。左右端にTABやShiftを無理なく配置でき、右下にはカーソルキーも搭載可能です。 ・直感的なローラーボリューム 音量調整などを直感的に行えるローラーを搭載。押し込みスイッチも内蔵しており、マイクミュートなどのショートカットに便利です。 ・ブレない安定感 外側と親指用のキーを幅広（1.5U）に設計。打鍵時の姿勢のブレによるミスタイプを防ぎます。
▼ 開発背景や商品紹介（note）
https://note.com/misshii/n/n3a881eb0a0f7
■ 本キットに含まれるもの
・キーボード本体（左手用・右手用、マイコン等実装済） ・滑り止めシート（裏面貼り付け用）
■ 別途ご用意が必要なもの（必須パーツ）

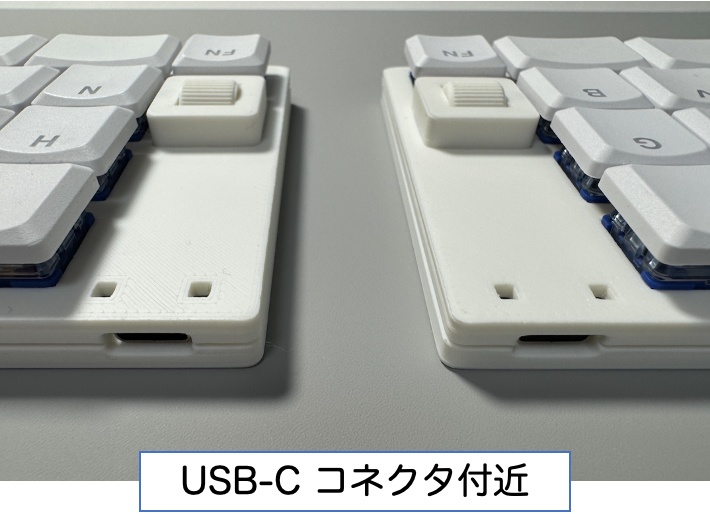

本キットを完成させるためには、以下のパーツをご自身でご用意いただく必要があります。 キースイッチ（Kailh Choc V2） × 48個 CherryMX互換ロープロファイルキーキャップ ・1U × 36個 ・1.5U × 12個 3.7V リチウムポリマー電池（JST 1.25コネクタ付） × 2個 ※サイズ制限：縦35mm以下、横18.5mm以下、厚み4mm以下 USB Type-Cケーブル × 1本（初期設定・充電用） 精密プラスドライバー × 1本
▼ Kailh Choc V2 キースイッチについて
「TALPKEYBOARD SHOP」さんで購入できます https://shop.talpkeyboard.com/collections/kailh-chocv2 私の場合、静音リニアスイッチ、操作力35gで軽い打鍵感の以下を使用しています。 Kailh Deep Sea Silent MINI Pink Island ロープロファイル サイレントリニア キースイッチ https://shop.talpkeyboard.com/products/kailh-deep-sea-silent-mini-chocv2-pinkisland
▼ 推奨キーキャップについて

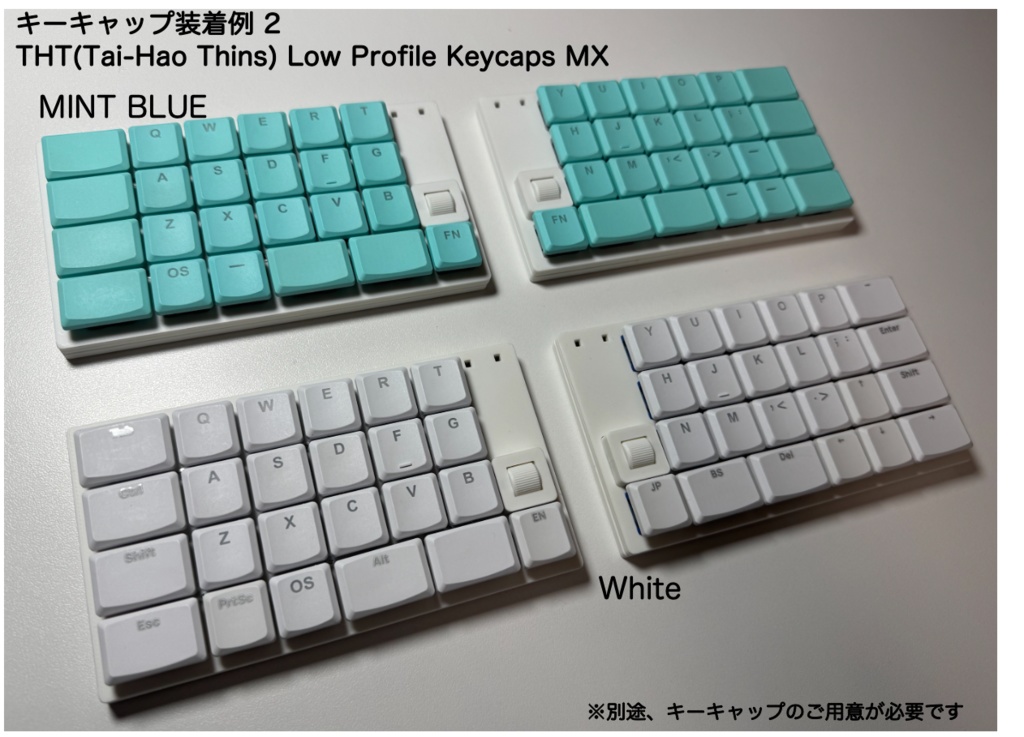

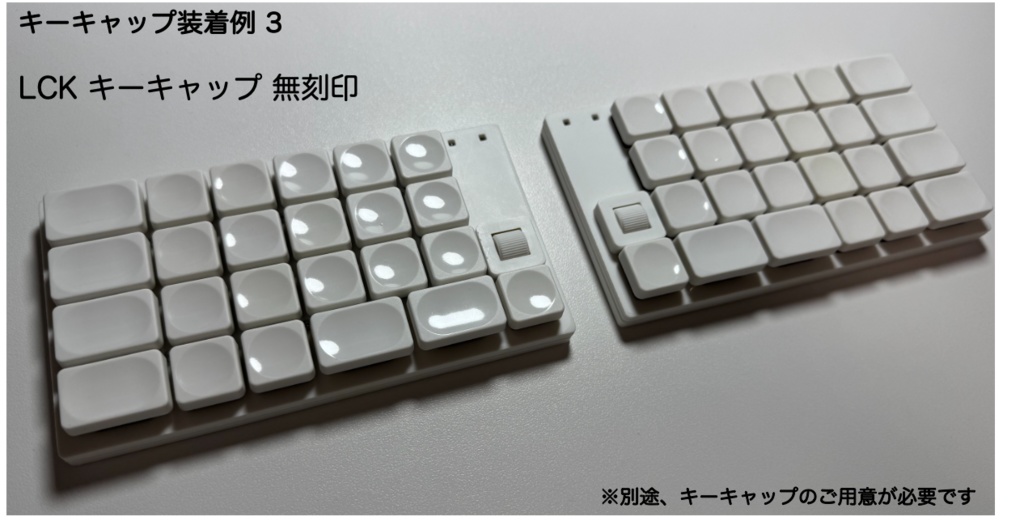

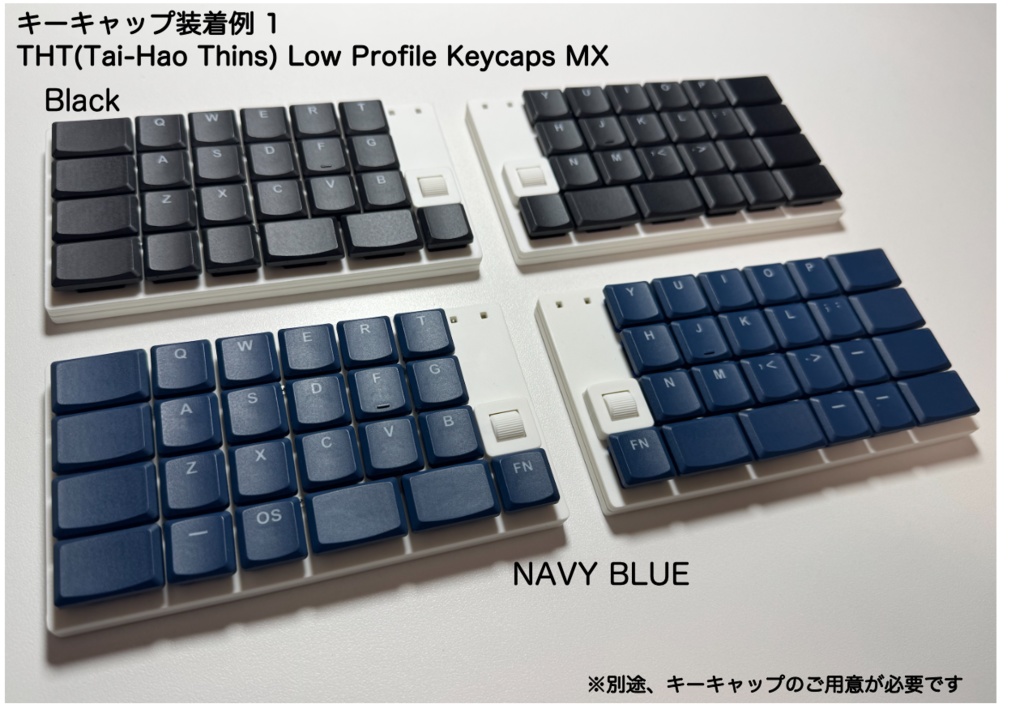

本キーボードのサイズにぴったり合う推奨キーキャップです（掲載写真参照）。 ※キースイッチに刺さる部分の形状が2タイプあります。必ず「CherryMX用」（十字軸）をお選びください。「ChocV1用」は使えませんのでご留意ください。 ・THT(Tai-Hao Thins) Low Profile Keycaps MX https://shop.tai-hao.com/categories/low-profile https://shop.talpkeyboard.com/collections/tht-keycapset https://shop.talpkeyboard.com/collections/tht-tai-hao-thins-mx ・LCK キーキャップ 無刻印 https://jezailfunder.jp/products/lck
▼ リチウムポリマー電池の入手方法
Amazon などのECサイトで購入できます。 検索ワード「3.7V リチウムポリマー JST1.25 401730 150mAh」で検索してみてください。 https://www.amazon.co.jp/s?k=3.7V+%E3%83%AA%E3%83%81%E3%82%A6%E3%83%A0%E3%83%9D%E3%83%AA%E3%83%9E%E3%83%BC+JST1.25+401730+150mAh&__mk_ja_JP=%E3%82%AB%E3%82%BF%E3%82%AB%E3%83%8A&crid=P3VV7X0TKTSL&sprefix=3.7v+%E3%83%AA%E3%83%81%E3%82%A6%E3%83%A0%E3%83%9D%E3%83%AA%E3%83%9E%E3%83%BC+jst1.25+401730+150mah%2Caps%2C184&ref=nb_sb_noss
▼ リチウムポリマー電池の選び方
本キーボードで使用可能な電池の「大きさ」「コネクタと極性」について、下記リンク先に画像付きで解説しています。ご購入前に必ずご確認ください。 https://github.com/misshii3/zmk-smatrix/blob/main/README.md#%E3%83%AA%E3%83%81%E3%82%A6%E3%83%A0%E3%83%9D%E3%83%AA%E3%83%9E%E3%83%BC%E9%9B%BB%E6%B1%A0%E3%81%AE%E9%81%B8%E3%81%B3%E6%96%B9%E3%81%A8%E6%B3%A8%E6%84%8F%E4%BA%8B%E9%A0%85
■ 組み立て・取扱説明書（ご購入前に必ずお読みください）
商品の取扱いにあたり、下記リンク先の取扱説明書をご一読いただき、正しく安全にお使いください。 特に、リチウムポリマー電池の取扱いに十分な注意が必要です。ご購入前に取扱説明書を把握した上で、ご購入へお進みください。 https://github.com/misshii3/zmk-smatrix/blob/main/MANUAL.md
■ 商品の仕様

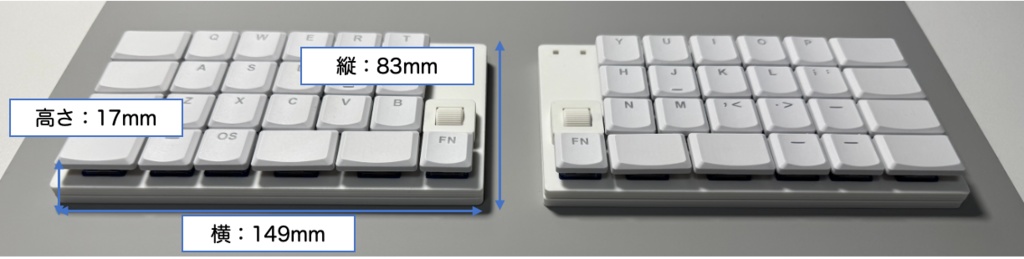

・対応スイッチ：Kailh Choc V2 ・対応キーキャップ：CherryMX互換ロープロファイルキーキャップ ・サイズ（片側）：縦83mm × 横149mm × 高さ17mm（推奨キーキャップ装着時） ・参考重量：約262g（スイッチ・キャップ・バッテリー込） ・キーピッチ：19mm ・カラー：マットホワイト ・無線方式：Bluetooth5.0 (BLE) / 最大5台マルチペアリング ・バッテリー持続目安：150mAh使用時で約3〜4週間（利用状況による） ・内蔵マイコン：Seeed XIAO BLE nRF52840 ・ファームウェア：ZMK
■ 注意事項・免責事項
・ボディやパーツは家庭用3Dプリンターで印刷しているため、積層痕や若干の個体差・表面の粗さ・埃の混入が生じる場合があります。 ・不良品については、ご購入から30日以内にご連絡ください。不良品に該当するかは販売者の判断となります。 ・取扱説明書の記載内容を守らないことにより生じた損害に関して、販売者は一切の責任を負いません。 ・その他、免責事項を下記リンク先に記載しています。内容をご確認、ご理解頂いた上で、ご購入にお進みください。 https://github.com/misshii3/zmk-smatrix/blob/main/MANUAL.md#8-%E5%85%8D%E8%B2%AC%E4%BA%8B%E9%A0%85
