TinyTB(開発支援版)
- Ships within 7 daysOut of StockPhysical (direct)7,000 JPY

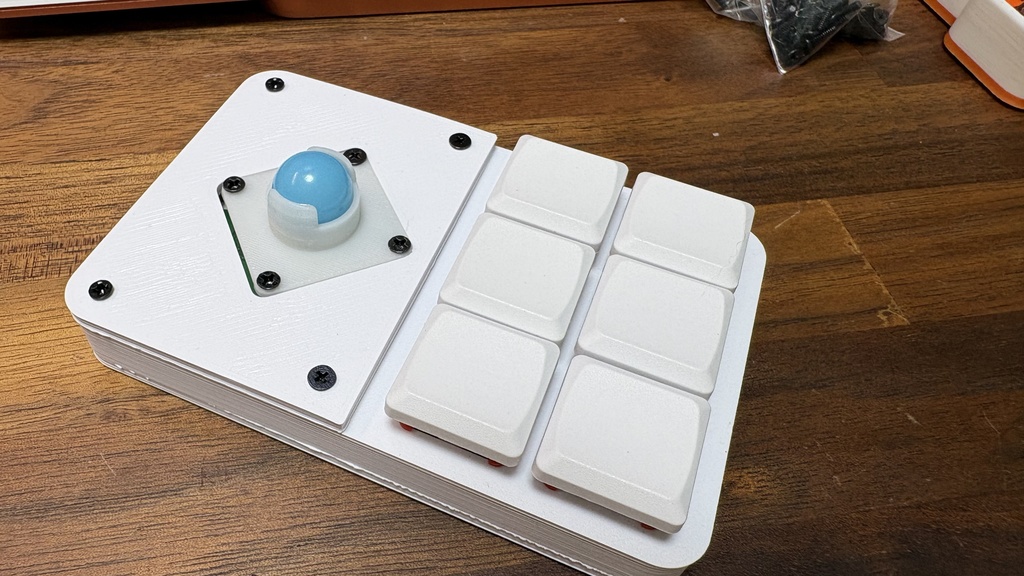

TinyTBは神沼三平太の設計した6キーからなる無線モバイルトラックボールです。MCUにXIAO BLEを用いています。また、ダイレクトピン方式なので、ダイオードを利用していないことも特徴です。基板自体のフットプリントはクレジットカードサイズ(54mm x 85.6mm)と小さく、持ち運びにも便利です。 Kailh Choc v1 同 v2 CherryMX 等のキースイッチに対応しています。 この商品は、ご自身ではんだ付けをする必要のあるキットになっています。 開発支援版ですので、以下の点にご協力ください。 ・ノーサポート ・ファームウェアの不具合の報告 ■同梱品 ・TinyTB基板1枚 ・光学センサー(PMW3610)1個 ・光学センサー用レンズパーツ 1個 ・上部ケーストップパーツ(ホワイト 3Dプリント品) ・上部ケース(ホワイト 3Dプリント品) ・下部ケース(マットホワイト 3Dプリント品) ・M2 x 4mm 小ねじ x 14 ・M2 x 6mm 小ねじ x 2 ・M2 x 10mm 小ねじ x 2 ・M2ねじ用ナット2個 ・M2 x 5mm 両めねじ スペーサ x 13 ・Kailh Choc 用キーソケット x 6 ・CherryMX用キーソケット x 6 ・JST 1.25mm コネクタ(バッテリー接続用) x 1 ・電源用スライドスイッチ x 1 ・高さ 2mm ゴム足 x 4 ・12mmトラック/ボール用ボールケース(1mm支持球圧入済み・12mmPOM球挿入済み) ・25mmトラックボール用ボールケース ・2mm支持球 x 3 ・25mmPOM球 x1 ■別途準備が必要なパーツ類 ・MCU(Seeed Xiao BLE nRF52840)1台 ・キースイッチ6個 ・キースイッチ用キーキャップ6個 ・JST1.25mmコネクタ付きリポバッテリー(容量100mAh程度のなるべく薄いもの。高さ3mmのものが望ましい) ・はんだ付け用キット一式 ・瞬間接着剤(ロックタイト ピンポインターゼリー状推奨) ■組み立て方法 ビルドガイドは以下のページをご参照ください。 https://note.com/3peta/n/n2a5154ff3e3e ■備考 仕様は予告なく変更されることがあります。
