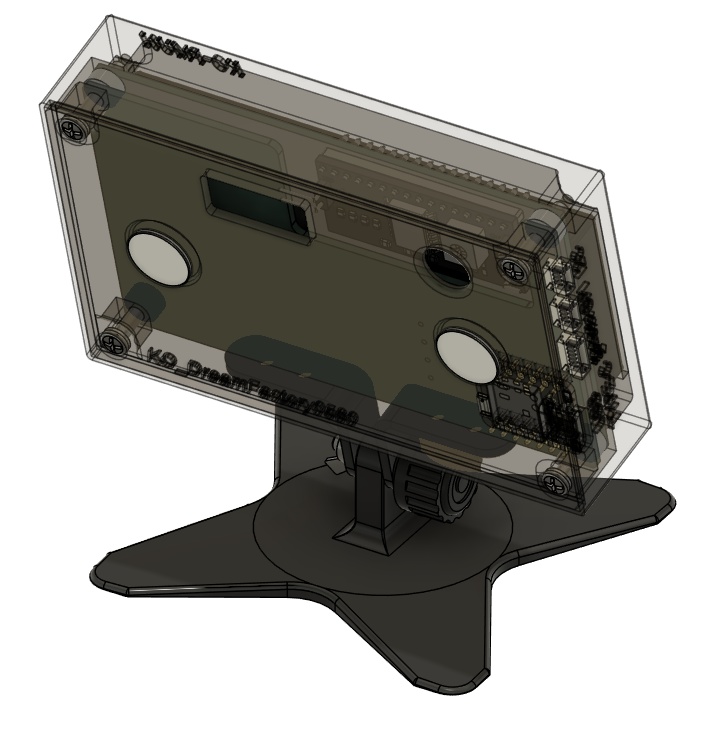

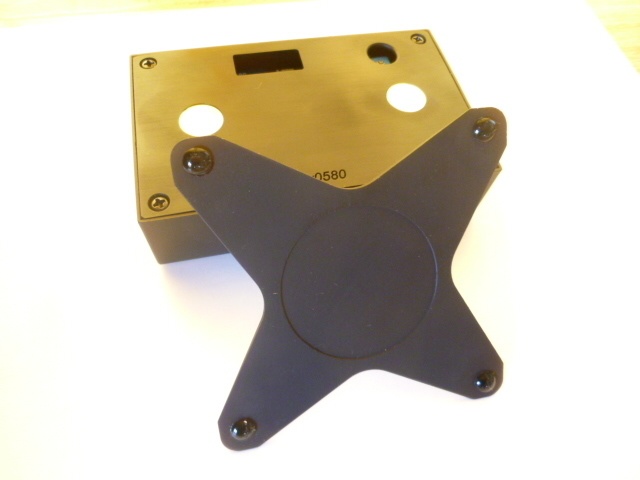

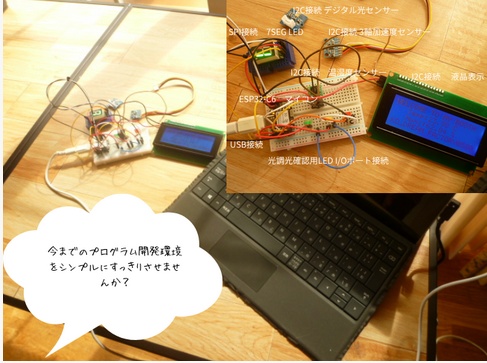

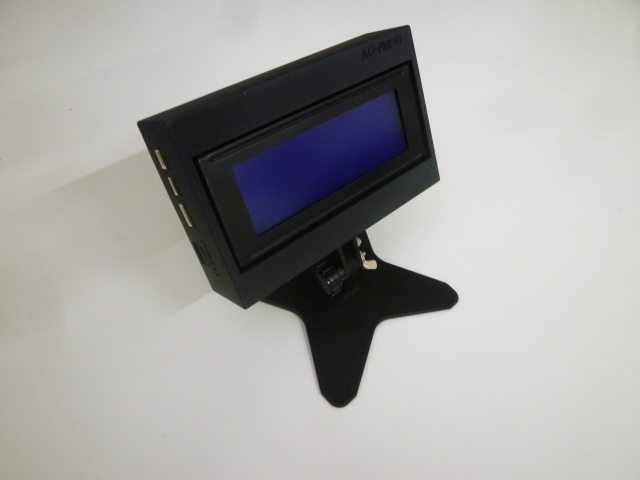

今まで思い立ったらブレッドボードで配線をつないで作ってましたが、動作が確認出来たら分解していました。しかし又同じ物を作ろうとすると時間は掛かるし、面倒だったのでいっその事ユニットにしてしまえと思った作品です。配線もすっきりするし、プログラム開発に専念出来ます。 特徴としてユニットの固定は２通りあり 1)背面のネオジマグネットで金属板に固定可能 2)スタンドを立てて見やすい角度(約38度までの傾斜）をネジで調整出来ます。 底面には滑り止めもついているので配線にも引っ張られません。 背面からLCDバックライトの輝度調整も可能、バックライトON/OFFジャンパーも抜き差し可能となっています。 サイズ：高さ102mm x 横105mm x 奥行きスタンド部 80mm(本体のみ25mm) 重量：153g(スタンド部含む） 基本画面色： 背景：青　文字色：白 ご要望によりお時間頂きますが変更対応可能です。 ケース：SLA 黒のみ Until now, whenever I got an idea, I'd build it by connecting wires on a breadboard. Once I confirmed it worked, I'd take it apart. But when I tried to build the same thing again, it took time and was a hassle. So I decided to make it into a unit instead. This way, the wiring is cleaner, and I can focus on developing the program. Key features include two mounting options: 1) Rear neodymium magnets allow attachment to metal surfaces. 2) Adjustable stand provides a clear viewing angle (up to ~38 degrees tilt) via screws. The bottom has non-slip pads to prevent it from being pulled by wires. LCD backlight brightness is adjustable from the rear, and the backlight ON/OFF jumper is removable. Size: Height 102mm x Width 105mm x Depth (Stand section) 80mm (Main unit only: 25mm) Weight: 153g (Including stand section) Default Display Colors: Background: Blue Text Color: White Customization is possible upon request, though it may take some time. Case: SLA Black only ●仕様 ・ディスプレイＬＣＤ2004A ・I2C接続端子 ・SPI接続端子 ・入出力端子3点 ・3.3V出力 ・TX,RXシリアル通信出力 ※詳しくはESP32-C6ピン配置をご確認下さい。 ・首振りチルト機構(約38度まで傾斜可能） ・底面部４ヶ所　滑り止め(シリコンラバー） ●Specifications ・Display LCD2004A ・I2C connection terminal ・SPI connection terminal ・3 I/O terminals ・3.3V output ・TX, RX serial communication output ※For details, please refer to the ESP32-C6 pin layout. ・Tilting mechanism (tilt angle up to approx. 38 degrees) ・4 anti-slip pads (silicone rubber) on bottom surface ●通信 ・USB TYPE-C ●Communication ・USB Type-C ●付属品 コネクタはJST製SHを使用しています。 ・JST型 SHコネクタ付きケーブル 6P SH-6P-10　長さ約100mm 1本 ・JST型 SHコネクタ付きケーブル 4P SH-4P-10　長さ約300mm 2本 ●Accessories Connectors use JST SH type. ・JST SH Connector Cable 6P SH-6P-10 Approx. 100mm Length 1 Cable ・JST SH Connector Cable 4P SH-4P-10 Approx. 300mm Length 2 Cables ※本体を分解される場合はご自身の責任において行って下さい。 　当方では責任は負いかねます事をご了承ください。 詳しくはこちらでご紹介しています。 https://protopedia.net/prototyper/ko_dreamfactory0580 サポート及び出荷につきましては以下ページをご参照下さい https://r1muy.hp.peraichi.com/ ※Disassembling the main unit is done at your own risk. Please understand that we cannot be held responsible. For more details, please see here: https://protopedia.net/prototyper/ko_dreamfactory0580 For support and shipping information, please refer to the following page: https://r1muy.hp.peraichi.com/
