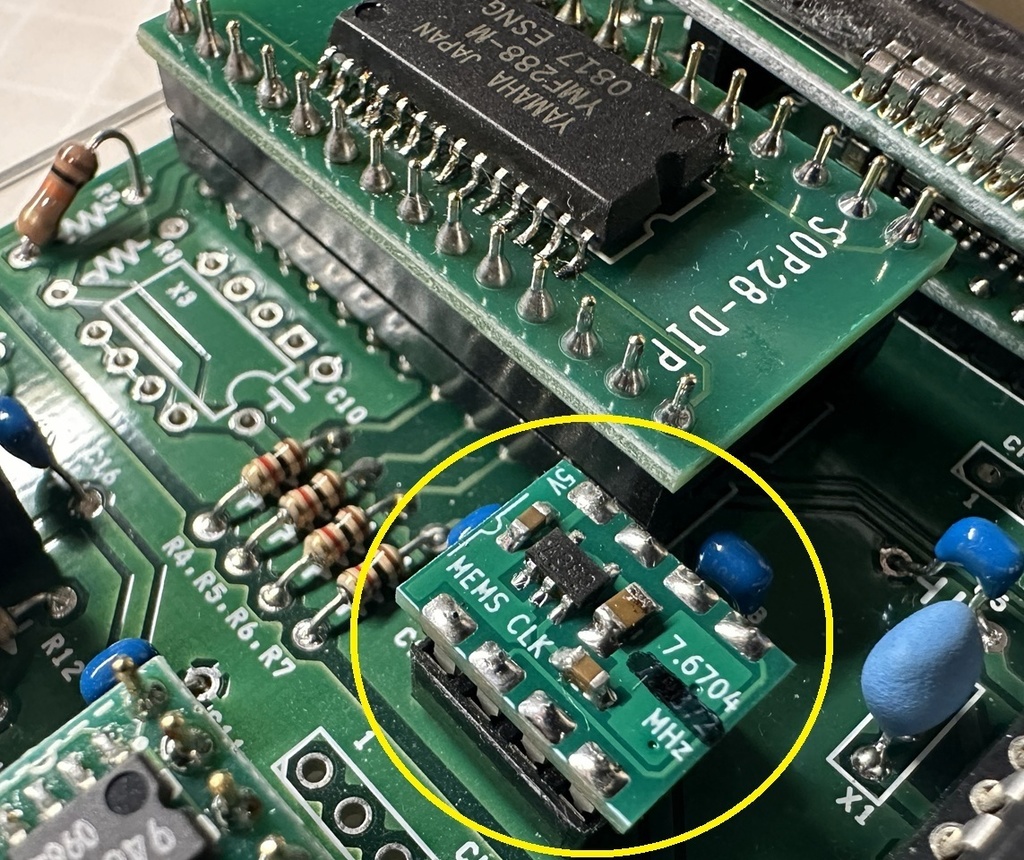

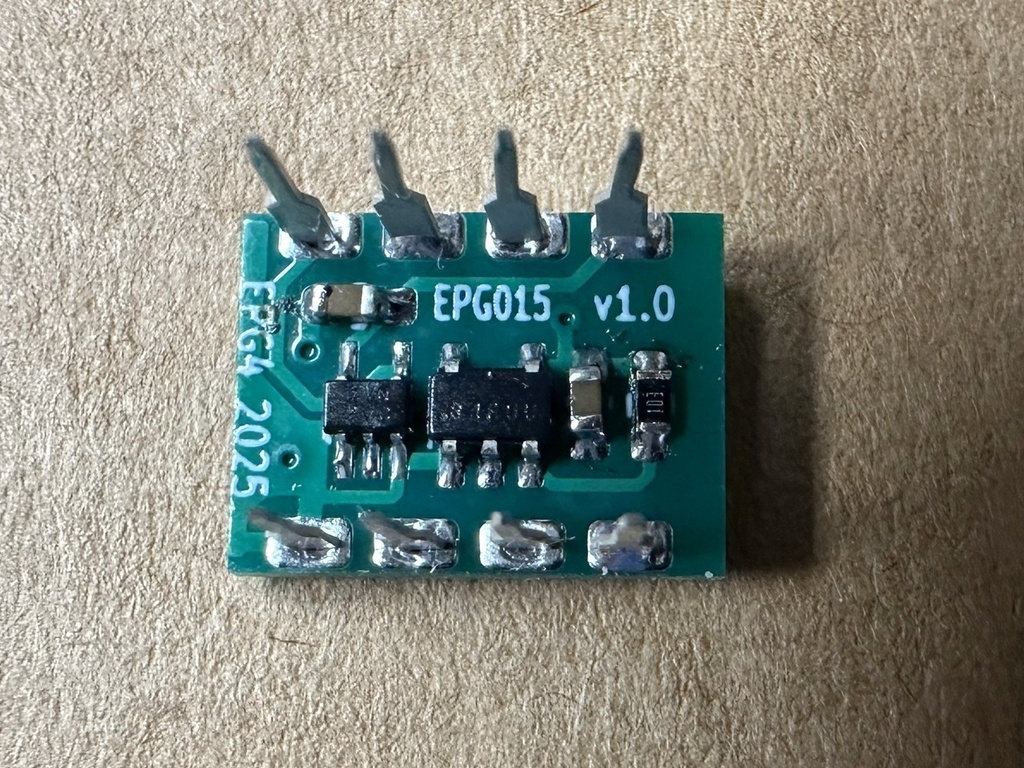

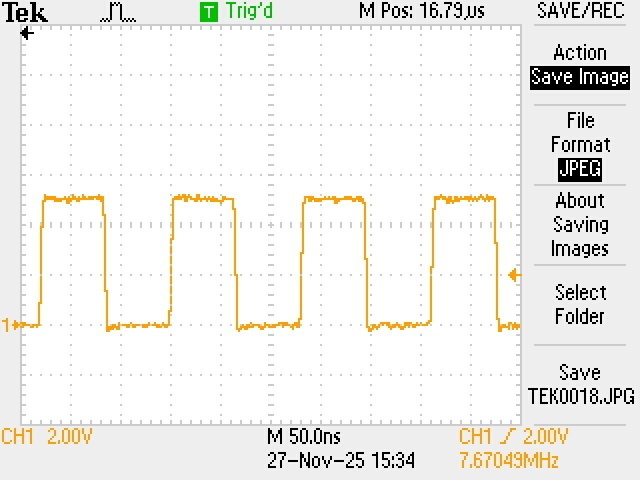

2025.12.5 発送はお時間をいただきますが12月末に予定しています。どうぞよろしくお願いいたします。 MEMS発振器を使用した5V動作のクロックモジュールです。 こちらは「7.670453MHz」の設定になっています。5V動作の水晶発振器の代わりに使うことを目的として製作していますのでDIP8サイズにしてあります。 *** 注意 *** 「5V 動作 7.670453MHz」のクロックモジュールになります。非常に似たような周波数の別のモジュール（見た目は同じ）を当サークルから別途頒布していますのでご注意ください！ 製作の経緯： 具体的にはMSX用YMF288-Mカートリッジのクロックソースとして使うことを想定して製作しました。VGMPlayなどでMegaDrive実機と同じクロックで発音するという使い方を考えています。ネットで調べたところ実機では原発振の53.693175 MHzを7分周したクロックをソースとするとのことで、7.670453571428571MHzのような細かい値になるそうです。設定できる値ということで7.670453MHzにしました。 MSX用のカートリッジは試作段階ですが、当クロックモジュールについてはYMF288-Mを使用した音源基板の水晶発振器を差し替えて動作を確認しました。 こちらのクロックでYMF288-MあるいはYM2608等を動作させてみたい方がいたらと思い頒布を開始してみました。 頒布物の内容： ・クロックモジュール１つ（5V 動作 7.6704MHz DIP8 です） ・簡易説明書１枚 DIPソケットへの抜き差しの際には足(ピン)が曲がってしまわないよう、また基板上面および下面！の部品やパターンに傷付をつけないようご注意ください。足(ピン)は秋月電子さんで販売されている「リードフレーム」を使用しています。万一補修が必要となる場合にはそちらをご利用いただけます。 ----- 参考リンク ----- [114883]基板用リードフレーム BQ04-SN https://akizukidenshi.com/catalog/g/g114883/ こちらも使えるかもしれませんが、基板上のスルーホールの大きさ形状と合うか、基板裏面の部品とソケットのフレームが干渉しないかなど現時点で未確認です。 [116274]丸ピンヘッダー DIP8 2227P-08G-03-L2 https://akizukidenshi.com/catalog/g/g116274/ 本作品は１点ずつハンドメイドで製作しています。このため若干見た目の悪い部分もあるかと思いますがご了承ください。また製作後、テスターでの確認、オシロスコープでの波形確認を行っておりますが完全な動作の保証は致しかねます。 クロックは2pinと5pinから出ています。2pinからの出力が必要ない（邪魔な）場合にはパターンをカットするか足(リードフレーム)を取り除いて使用していただけたらと思います。3,6,7pinは未使用ですので同様に足が邪魔で既存のソケットや基板に挿せない場合にはニッパーでカットするかはんだを溶かしてピンを抜いていただけたらと思います。 本基板の製作や利用に関連した情報等は下記のBlogに掲載予定です https://epg4lab.sblo.jp/ 売り切れの時： 在庫がなくなりましたらいったん売り切れとなります。再度の頒布については未定になりますが可能な時に再販したいと思います。「♡」をチェックしてみてください。 おことわり： 本作品は、同人ハードであることをご留意願います。本作品を利用した結果生じるすべての責任につきましては一切の責任を負いかねます。予めご了承ください。ご購入者様本人の責任においてご利用くださいますようお願い申し上げます。 その他の製品・商品名、サービス名、会社名またはロゴマークは、各社の商標、または登録商標です。
