za13c x op1 8k (v1&v2) base mod
- Ships within 7 daysOut of StockShips by Anshin-BOOTH-PackPhysical (direct)3,000 JPY
op1 8k(v1&v2)の基板とza13cのシェルを使い、za13cの性能をアップグレードできるbase modです。
【付属品】
base modとホイール（半透明） 画像１( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/32085f5c-c49d-429f-9b68-f204986e7361.jpg )
【op1 8kの分解】

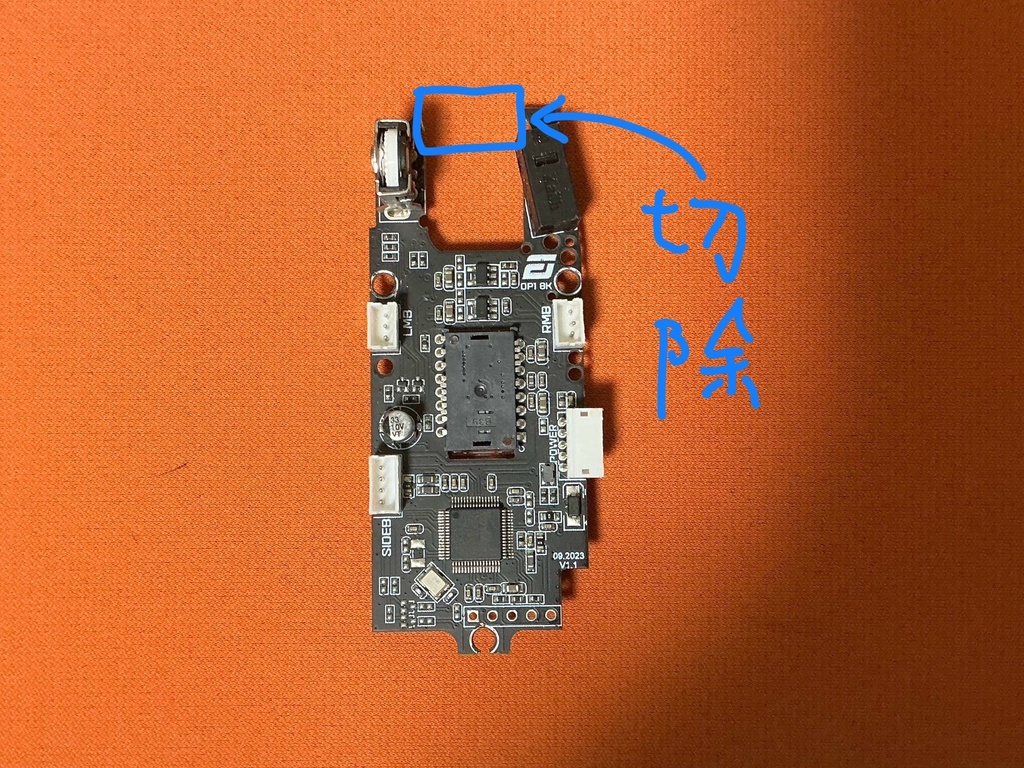

マウス底部のねじをはずし、シェルを上下に分解します。ここで外したねじは再利用しません。 次にpcbを固定するねじを外します。 センサー基板ねじ：３個 （⇒ねじ３個を再利用します） メインクリック基板ねじ：２×２個 （⇒ねじ４個を再利用します） サイドボタンねじ：２個 （⇒ねじ１個を再利用します） また、センサー基板前方を切除します。 組み立て時、ホイールに干渉するためです。 画像２( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/3e157284-c38b-43b4-b889-5eb4e4fe2539.jpg )
【za13-cの分解】

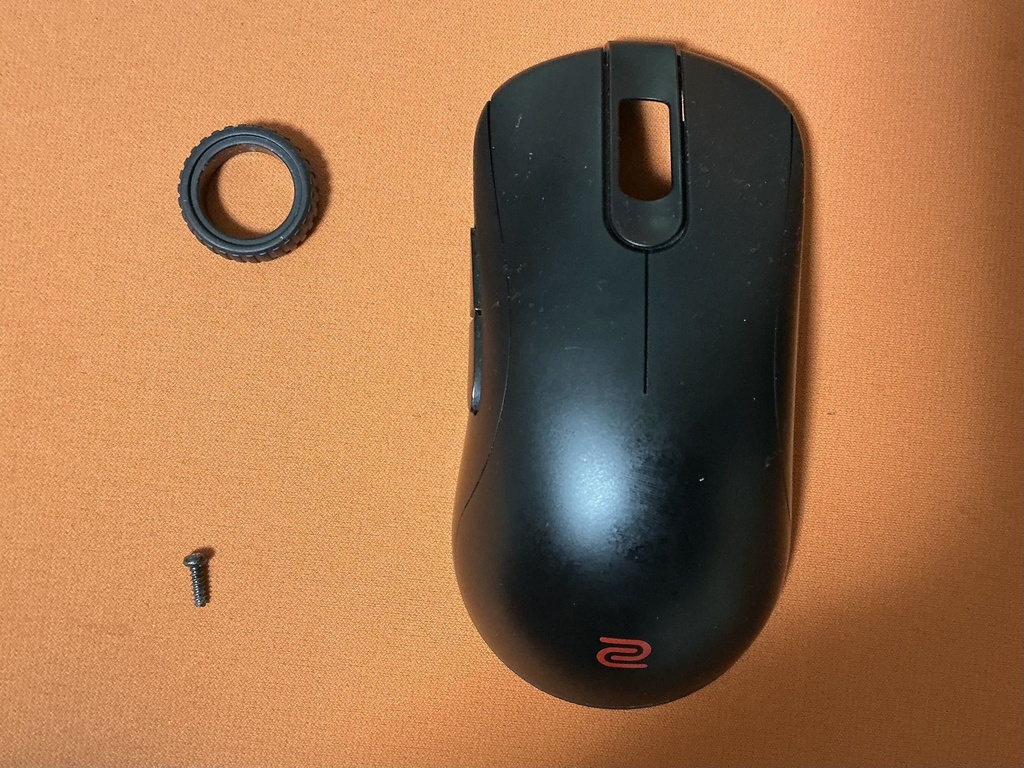

マウス後方のマウスソールを外します。 次にマウス底部のねじをはずし、シェルを上下に分解します。 シェル固定ねじ：１個 （⇒ねじ１個を再利用します） ホイールを外し、ホイールゴムを外します。 ホイールゴムを再活用します。 （自分はza13-cを再活用する予定がなかったので結構力づくで外しました。） za13-cから再活用するパーツは以下の通りです topシェル ホイールゴム 底面ねじ 画像３( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/8f391aa1-dda3-46f5-9097-ddba0c12d200_base_resized.jpg )
【組み立て】

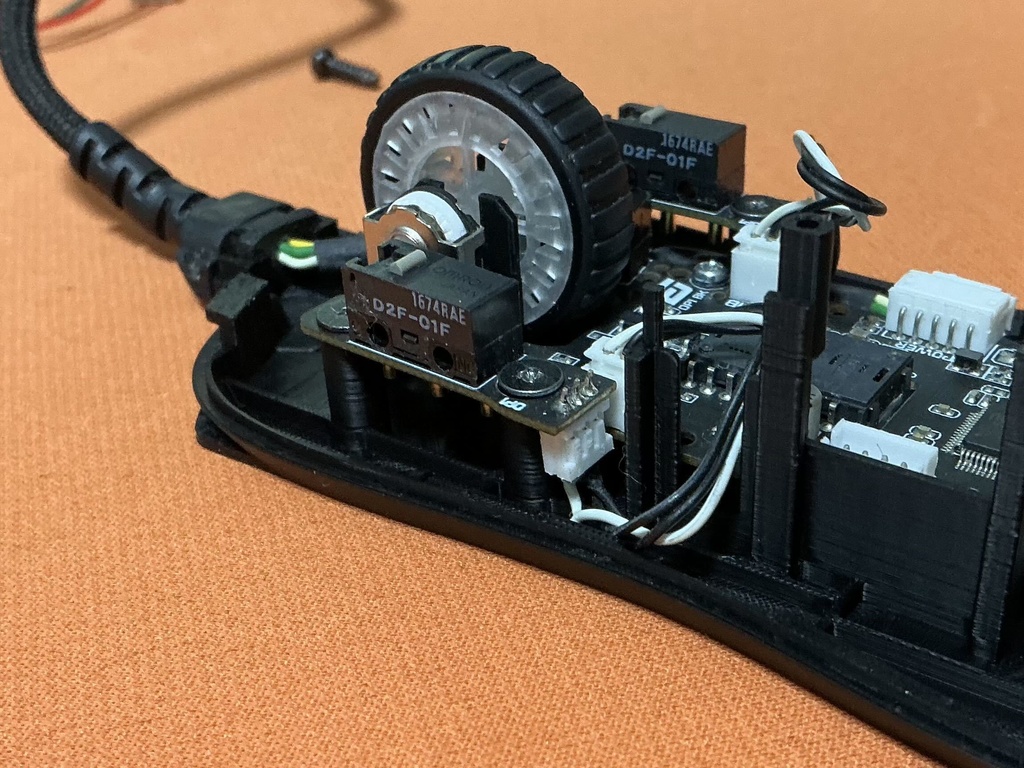

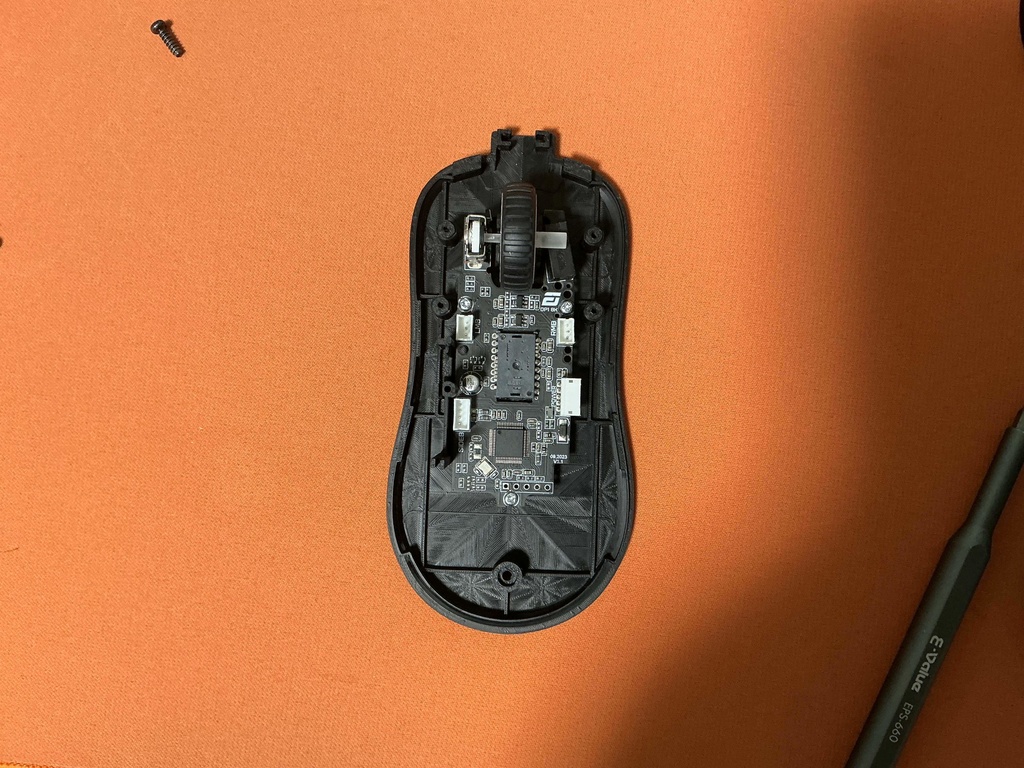

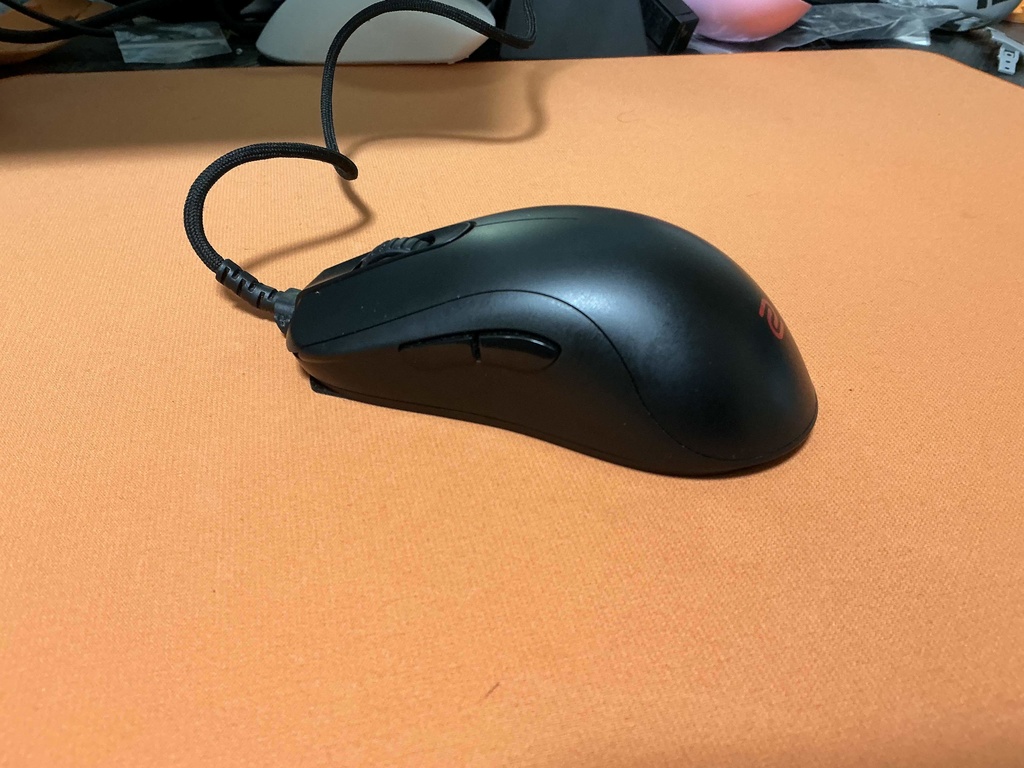

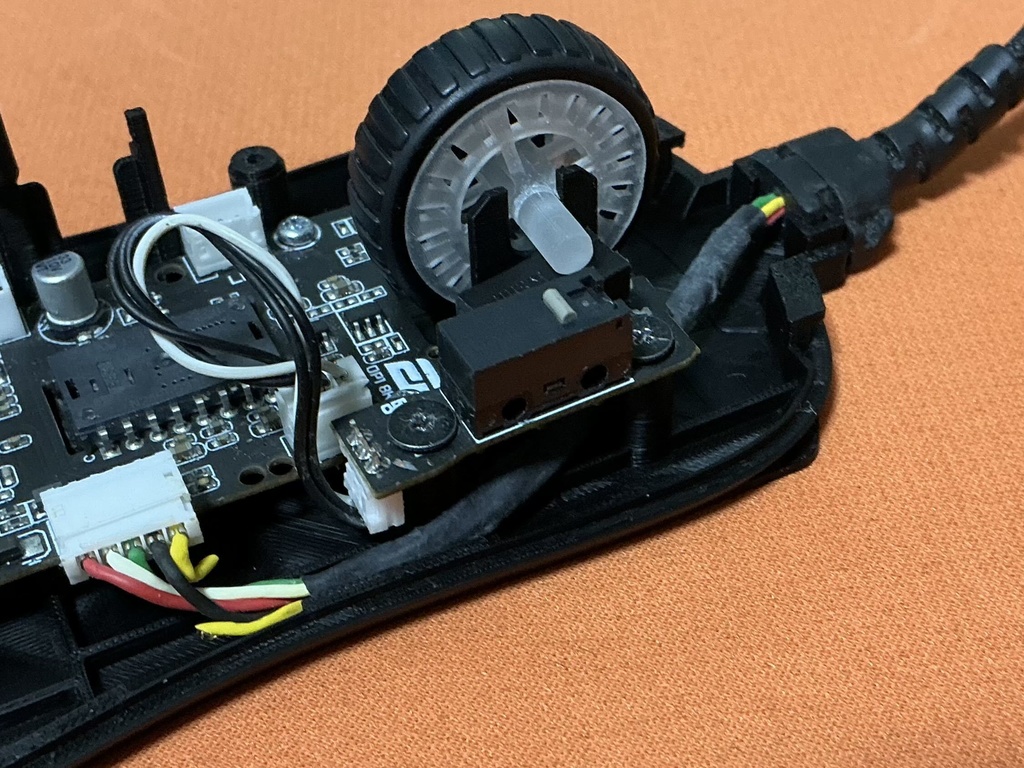

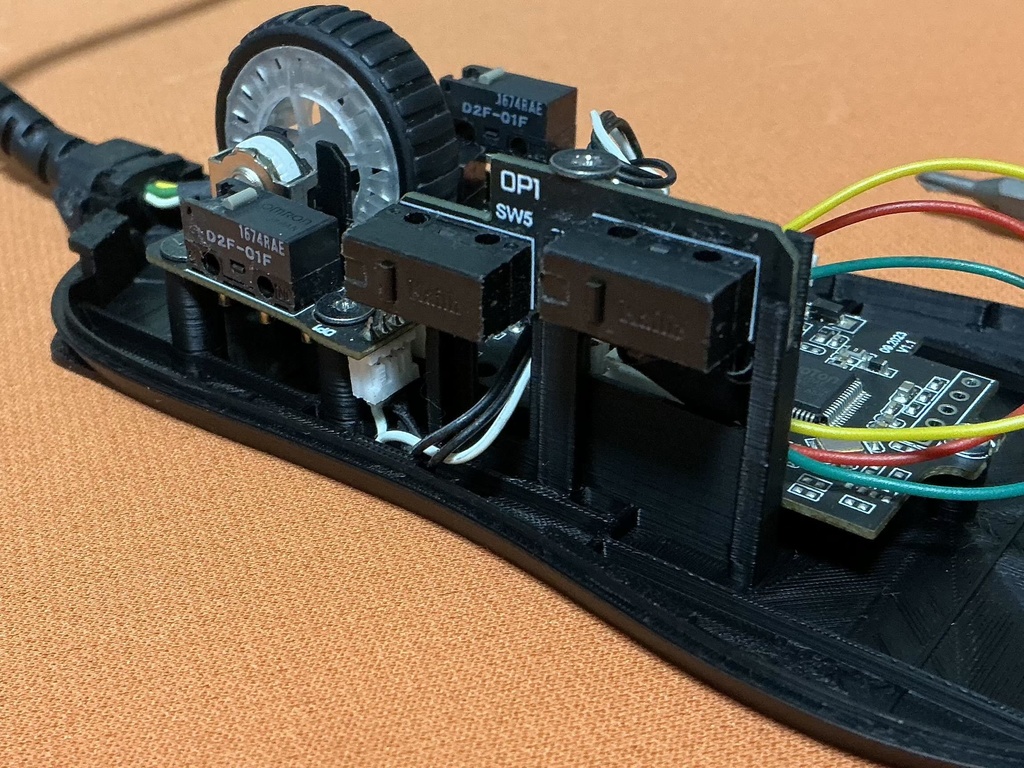

ホイールを組み立て、ホイールとセンサー基板を組み立てます。 ホイールをセンサー基板にセットしてからbase modに基板をセットし、センサー基板ねじを再利用し固定します ＊画像のねじは自前のものです。ねじを再利用する場合、黒いねじになると思われます。 画像４( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/a52d7e39-e8b7-40e4-aadc-09949a8cb4d1_base_resized.jpg ) -------------------- ケーブルのコネクタを嵌め、画像のようにケーブルを誘導しながらゴムブッシュを前方に固定します 画像５( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/4890d0a6-4897-49e0-84cc-9b3a288ccbff_base_resized.jpg ) -------------------- ケーブルを固定するような形で右メインクリック基板の固定をします 画像６( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/0ffa3cdf-9e87-4bb4-b180-9769535b716a_base_resized.jpg ) -------------------- 左メインクリック基板の固定をします 画像７( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/cd1f257d-3f95-404a-bd7a-c36c177394a3_base_resized.jpg ) -------------------- サイドボタン基板の固定をします。この際、左メインクリック基板のケーブルをサイドボタン基板の下にもぐりこませます。 これは左メインクリック基板のケーブルの曲げによる断線防止のためです。 画像８( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/f6e263c0-bb12-46f9-baf9-0b8b3781e320_base_resized.jpg ) -------------------- za13-cのシェルの前方の爪部分から嵌めることを意識し、za13-cシェル固定ねじでねじ止めをします。 完成です。お疲れさまでした。 画像９( https://booth.pximg.net/d2f5a57d-f9d3-4dfc-9cb9-9b68f8e1a85e/i/7717667/629d0a34-5a7f-4ed5-90b9-a00271d5064d_base_resized.jpg )
