Chai45HE
- 基板セットShips within 7 days1 left in stockShips by Anshin-BOOTH-PackPhysical (direct)10,000 JPY
- ケース(マットブラック)Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)4,000 JPY
- ケース(マットホワイト)Ships within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)4,000 JPY
- 静音フォームShips within 7 daysShips by Anshin-BOOTH-PackPhysical (direct)2,500 JPY

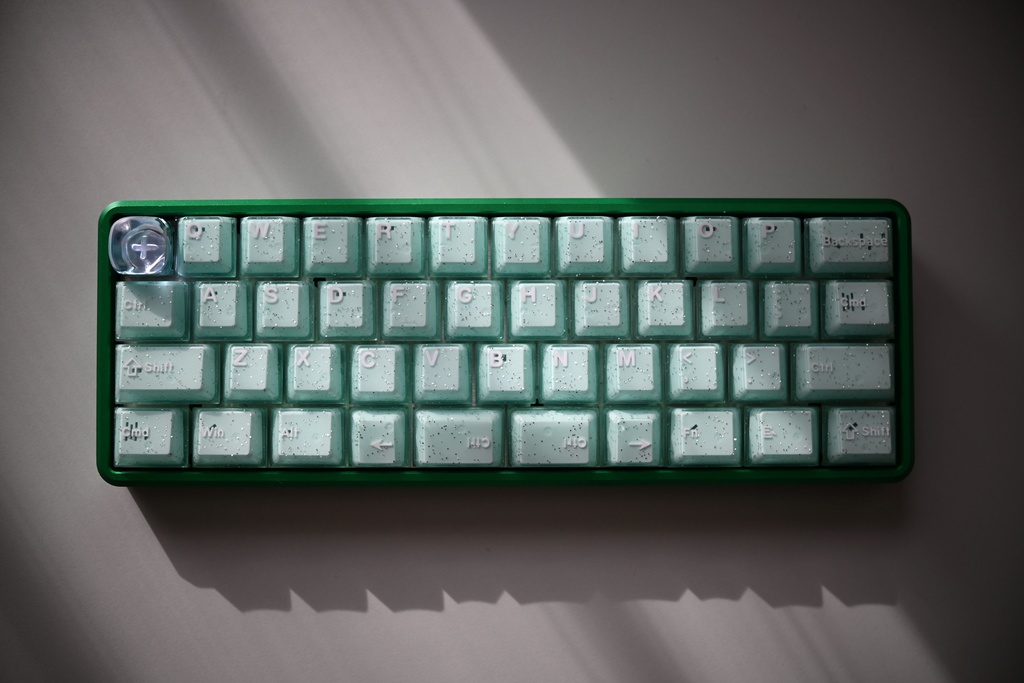

Chai45HEは磁気スイッチ(KS-20互換)で動作する40%の自作キーボードです。 マウント方式はゴムブッシュを使用した簡易ガスケットマウントになっており、柔らかな打鍵感が味わえます。 ラピットトリガー搭載で、hmkconfからキーマップやラピットトリガーアクチュエーション等の変更を行えます。 すべての部品ははんだ済みですので、キースイッチとキーキャップを取り付けてお使いいただけます。 本製品はオープンソースハードウェアとして設計されており、 すべての設計ファイルはGitHubで公開されています。
ライセンスとクレジット
本製品はGPL-3.0ライセンスのもとで公開されています。 HE60プロジェクト(https://github.com/peppapighs/HE60)をベースに開発されました。 オリジナルデザイン: peppapighs 設計ファイル: https://github.com/gohanda11/Chai45HE
使用しているホールエフェクトセンサー
GH39FKSWを使用しています。 ※GH39FKSWは、HE60プロジェクトで推奨されている エントリー向けセンサーです。 より高精度なセンサー（MT9102ET、SS39ET、DRV5055A3など）と 比較すると、反応精度がやや劣る場合があります。
設定について
hmkconfから設定を変更できます。 https://www.hmkconf.com/ ※デモができますので、お試しください
キット内容

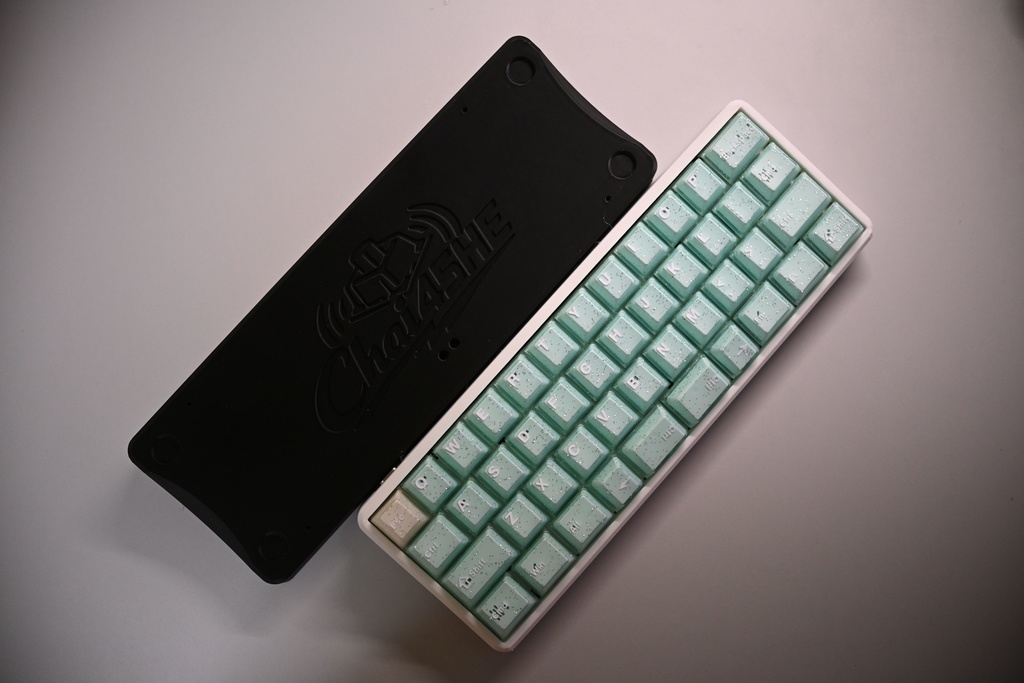

・基板セット - PCB : 1枚 - スイッチプレート(ステンレス製) : 1枚 - ゴムブッシュ : 4個 - M2ネジ(10mm) : 4個 - M2ネジ(3mm) : 10個 - M2スペーサー(3.5mm) : 5個 - ケースデータ(購入後購入履歴からダウンロード) ・ケース(マットブラック) - 3Dプリント製ケース(PLA) : 1個 ・ケース(マットホワイト) - 3Dプリント製ケース(PLA) : 1個 ・ 静音フォーム - 3Dプリント製フォーム(TPU) : 2枚 ※なくても使用できます。入れると少し打鍵音に寄与するものとお考え下さい。PORONのような性能はございません。 ※3Dプリント品については注文後に印刷を始めますので、発送にお時間をいただきます。
キット以外に必要なもの
・磁気スイッチ(KS-20互換) : 45個 ・キーキャップ : 45個 ・USBケーブル(Type-C) : 1本 ・ドライバー(M2用)
ケースデータについて
販売しているデータ(STEP)は私の所有する3Dプリンター(P1S)に合わせて調整しています。 ご自身の3DプリンターやJLC3DPなどで印刷すると不具合があることがあります。自己責任でケースの作成をお願いします。 ・オリジナルのままでの使用：非商用のみ ・改変した場合：商用利用可能 ・データファイル自体の再配布・販売禁止(改変した場合も同様) ・改変後の3Dプリント製品等の販売は可能
紹介記事
ごはんだ https://note.com/gohanda_kbd/n/nd86abceb6e51 五月雨さん(@sam1dareshiki) https://note.com/sam1dare/n/nf89a3e8838e8 https://note.com/sam1dare/n/nae46bbf4b89c
