RTC充電アダプタ アマチュア無線用 IC-7300/9700等向け
Physical (worldwide shipping)
- Ships within 3 daysゆうゆうBOOTHパックで配送予定Physical (direct)3,000 JPY
Physical (ship to Japan)
- Ships within 3 daysゆうゆうBOOTHパックで配送予定Physical (direct)3,000 JPY

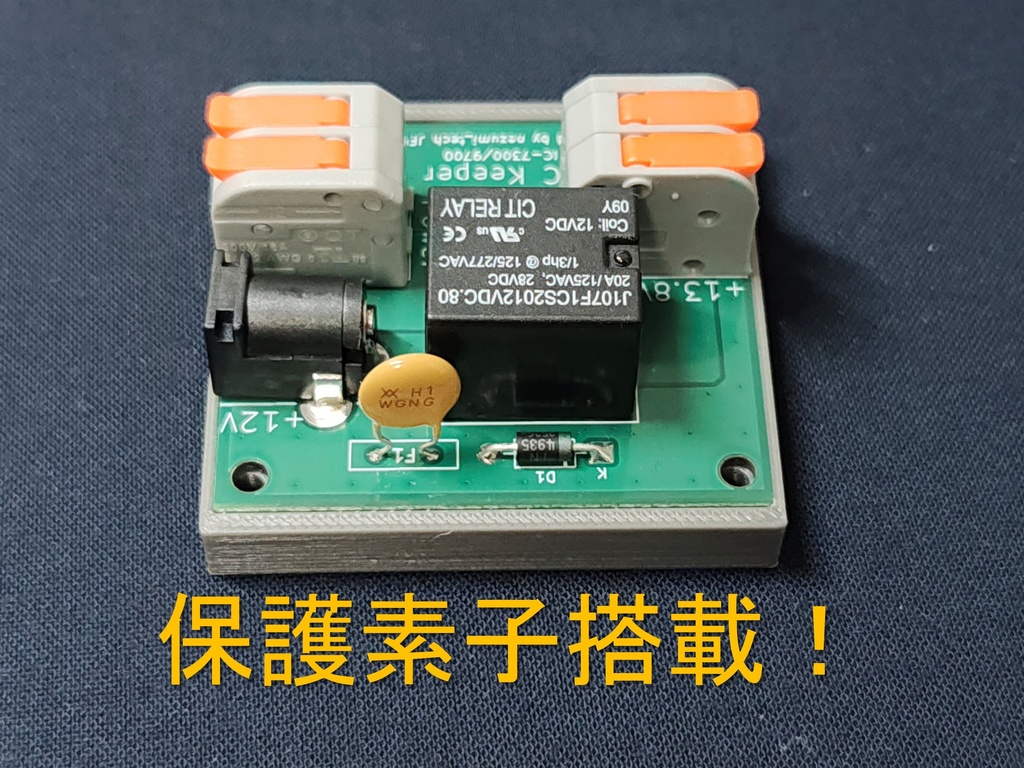

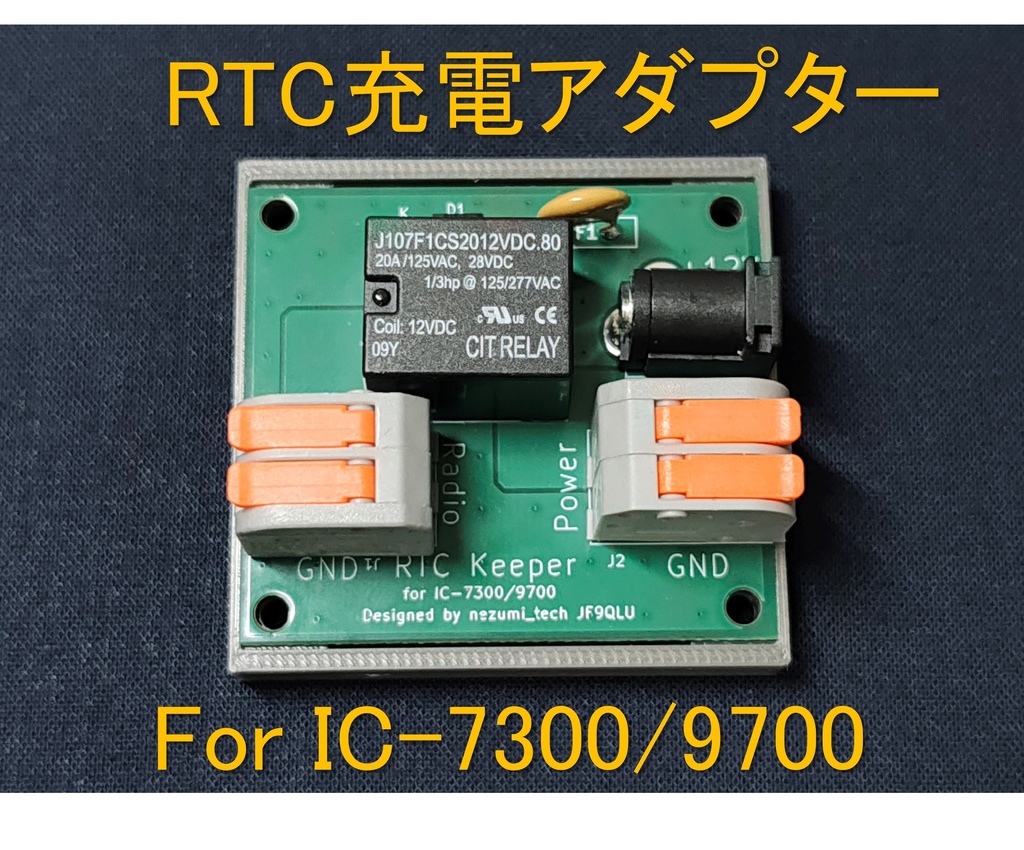

安定化電源がOFFのときでも、アマチュア無線機のRTCがリセットされないよう、別系統から常時12Vを供給するアダプタです。大型の安定化電源を常時ONにするリスクを低減できます。 長期使用でRTCのバックアップ電池が劣化した、IC-7300Mなどに使えます。
動作原理
本アダプタにおいて、各電源系に対するリレーの接続は下記の通りです。 NC接点：バックアップ系・ACアダプタ NO接点：メイン系・安定化電源 COM端子：無線機へ コイル：メイン系電源 【メイン系電源がOFFのとき】 NC端子とCOM端子が導通し、バックアップ系のACアダプタから、無線機へとDC12Vが供給され、RTCバッテリが充電される。 【メイン系電源がONのとき】 NO端子とCOM端子が導通し、メイン系の安定化電源から、無線機へとDC13.8Vが供給され、無線機を使用できる。

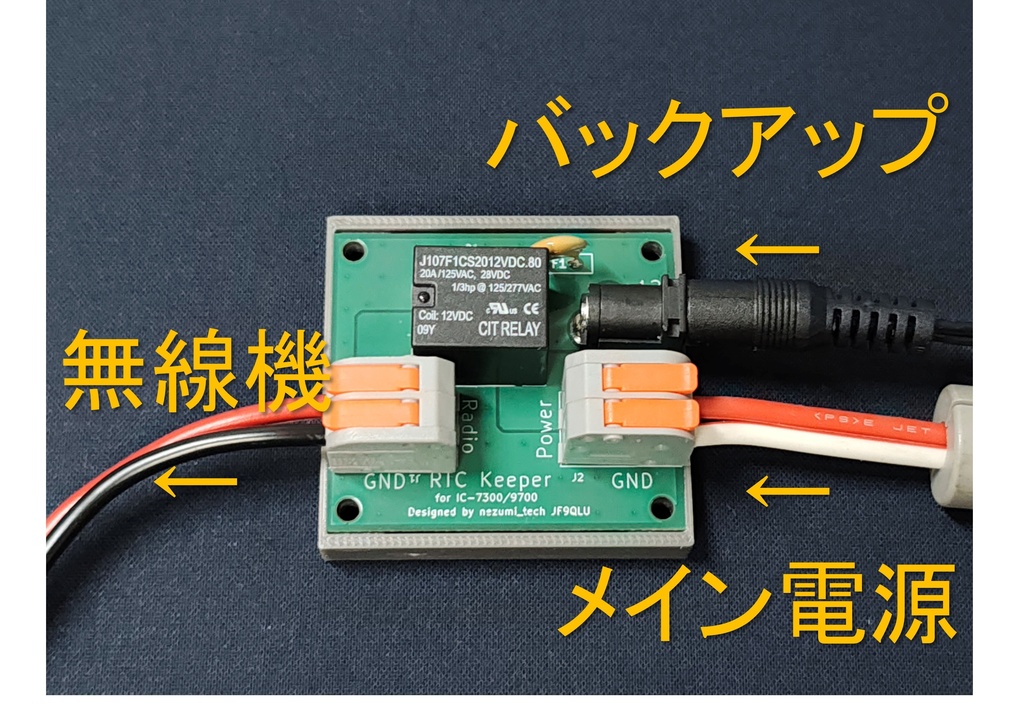

使い方 (画像3枚目参照)
1. メイン系となる安定化電源と無線機の間に、本アダプタを挟む。入出力の向きに注意！ 2. バックアップ系のDCジャックに、12V 1A程度のACアダプタを接続する。
諸元

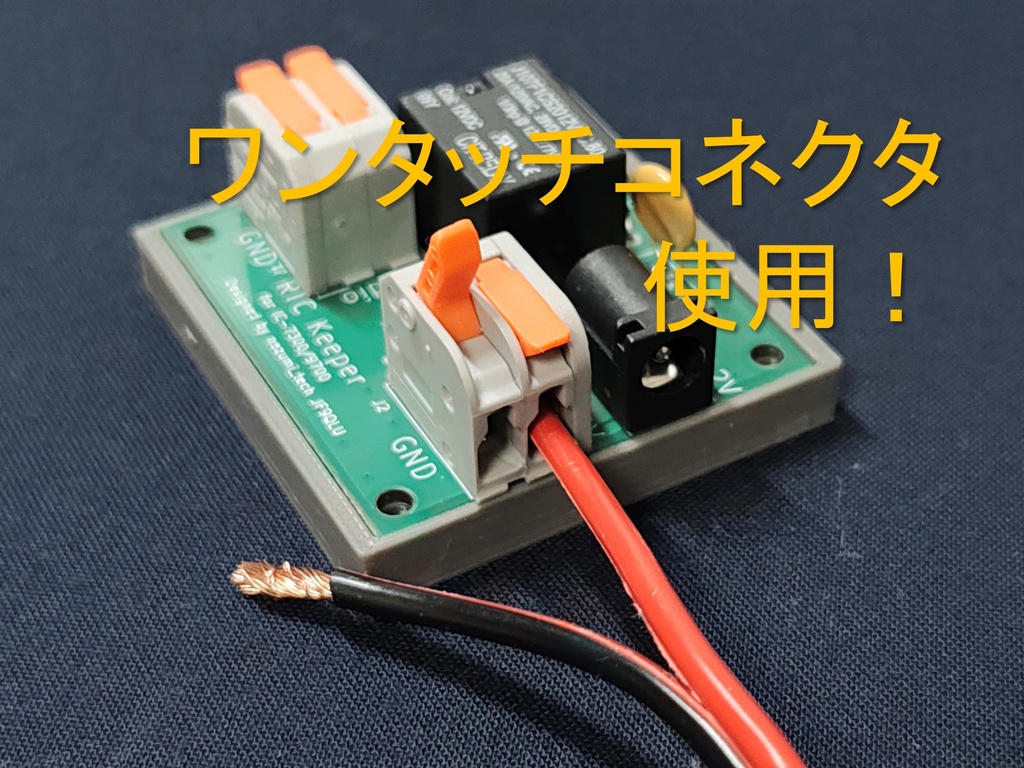

【絶対最大定格】(これを超えると壊れます) メイン系・バックアップ系電圧：15.6V (リレー定格) メイン系電流：20A (コネクタ・リレー定格) バックアップ系電流：1.8A (DCジャック) 【使用範囲】 メイン系電圧：13.8V バックアップ系電圧：12V 【接続の仕様】 メイン系：ワンタッチコネクタ 24～12AWG (0.2～3.5sq) バックアップ系：DCジャック 2.1mm標準DCジャック (外径5.5mm、内径2.1mm、センタープラス) 【物理パラメータ】 外寸：約 52 x 50 x 23 mm 重さ：約35g
発送方法
定形外郵便・50g以内・規格内です。
